格雷希尔GripSealE10电连接器EOL测试接头

　　编辑：亿控科技（湖北）

　　新能源客户要对电池pack、电驱动等核心部件进行EOL电性能测试，特别是托盘生产方式下，如何提升接插件的可靠性是一个重要的应用难题。

　　C9对接板总成 主要是为托盘对接设计的整体方案。一个典型的对接板测试系统实例，可能包括液冷测试设备对接、整包气密测试设备对接、EOL测试设备对接、DCR测试设备对接等等需求，以及若干个托盘端对接组成。而其中的电连接测试更是繁琐而且复杂的应用难题。包括通讯口测试接口、IPS测试接头、快充测试接头、高压测试接头、组合测试接头等等需要。

　　部分客户可能会不得不使用一些对应的母接头，用于临时测试用途。认为测试次数不多，但多数的汽车部件用的插针、插孔、夹片等都不能满足长期插拔次数，很多都是标明不能插拔500次，实际如果加上通电等测试，可能100-200次都不能满足。但是1-2个核心接口重新接线或是更换接头的工作量是巨大的，甚至会让整个测试系统瘫痪。隐形的质量成本巨大而不可以接收。

　　格雷希尔E10电连接器，就是专门为高频率测试(典型10万次插拔寿命)设计的一种测试接头，比如新能源应用中，用于PACK电池包和电驱动的电接口和C9M对接模块的归一化连接。

　　一个典型的电驱动测试可能包含：

　　1.1-2个低压信号

　　2.大电流驱动接口

　　3.UVW铜排或是插针电源口

　　4.一些夹片类型的接口

　　等很多不同功能的电性能接头，E10电连接器能够安全可靠的完成高频次的插拔，而且保证测试性能，这是产品设计的基本目标，就是高寿命。这是对接板托盘系统里面相对核心而且费人工的部分。

　　下面是几款E10电连接器的实例

　　1.探针型E10电连接器 ，主要用于信号线从12针到67针不等的各种中低电流的应用。

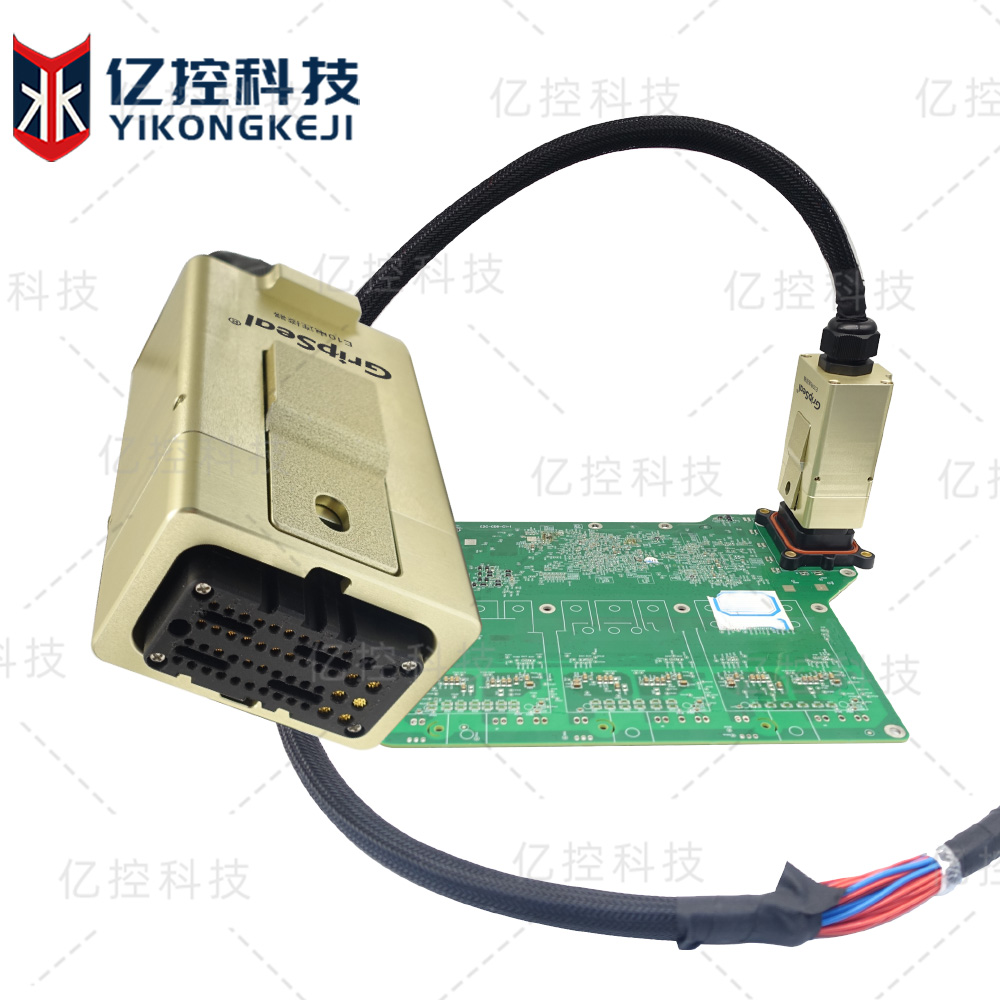

　　如图实例是一款E10探针型电连接器，采用探针的方式对信号针进行测试，将插针插孔的摩擦转变为探针的弹簧动作和表面接触，利用探针的高寿命特性，来大大提升插拔的重复性和电测试性能的可靠性，至于如何选好用好探针、固定、焊接以及保护等等，还是有非常多的复杂的内控工艺，让E10电连接器变得可靠并不容易。

　　2 大电流E10电连接器

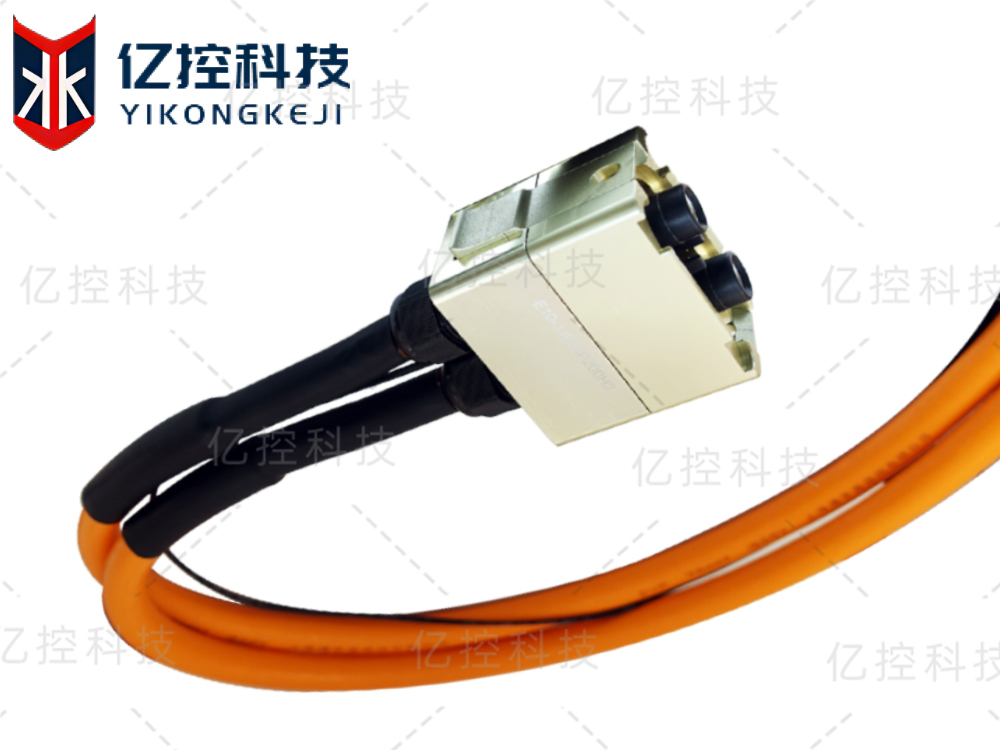

　　大电流E10电连接器，主要是为了各种驱动电流或是UVW电源接口准备的，如图实例是一款驱动电流的解决方案，采用高寿命镀金或是镀银线簧孔，配合特定的卡口和绝缘设计，能满足高压绝缘、以及高寿命插拔的需求。

　　E10电连接器是格雷希尔GRIPSEAL配套C9对接板总成的关键一环，高寿命，高可靠性，让格雷希尔gripseal能提供从对接板、电连接器、密封接头等整套的解决方案，满足一些设备商的核心部件配套需求，核心部件本地配套，能满足客户快速交付的需求。
