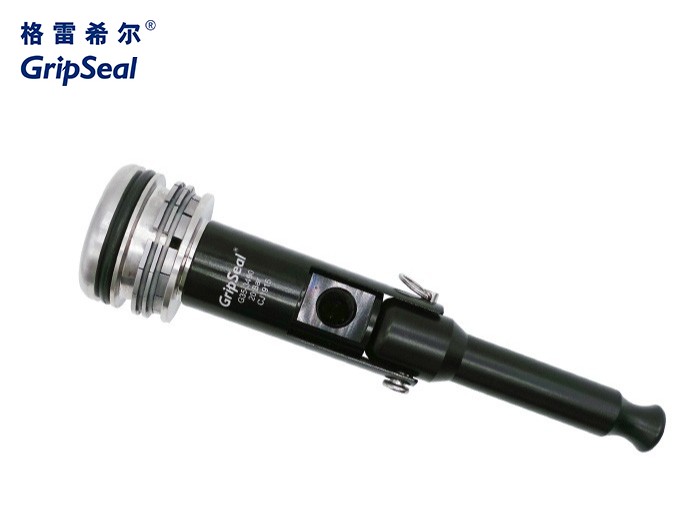

格雷希尔GripSealG30，G35高压快速密封接头用于焊接管气密测试

　　编辑：亿控科技

　　格雷希尔GripSealG30，G35高压快速密封接头常用的气焊、电阻焊、电弧焊等方式连接或封堵的管件，为了确保焊接部位的密封性，需要对其进行气密测试。用相应规格型号的快速密封接头来连接管件和检漏设备或封堵管口，与传统的卡箍软管方式相比较能提高焊接管件气密测试效率。

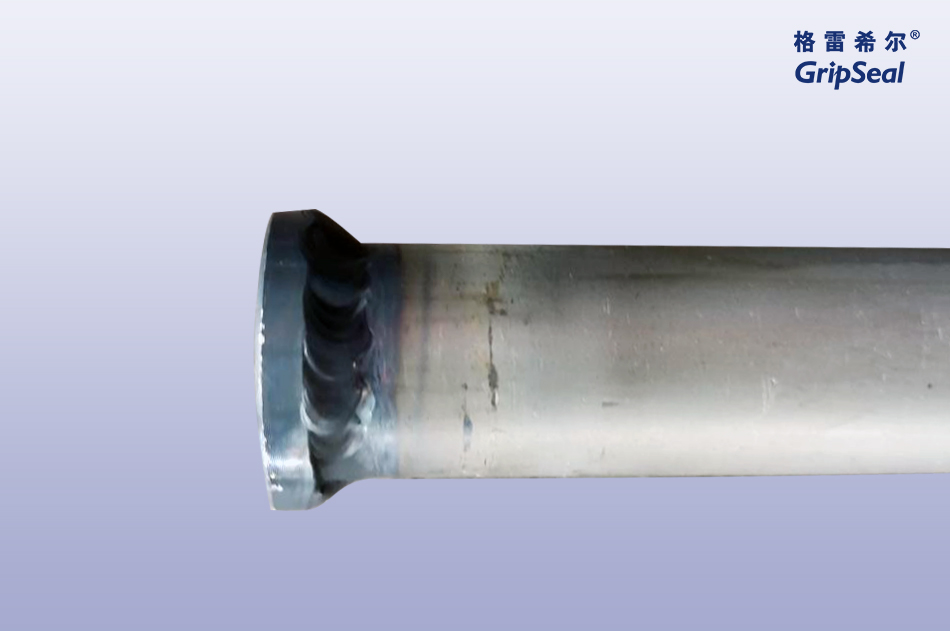

　　如下图，是某大型机械上用到的焊接管件，一端焊接封堵，为了测试焊接部位是否符合要求，需要在管件另一端通气加压，然后进行相应的检漏设备测试或将焊接部位放入水中看气泡，来判断焊接管是否合格。

　　根据用户提供测试要求数据，测试压力在7Bar左右，外径22mm内径16mm，检测方法是浸水看气泡。对于此类管件，我们有多种快速密封连接方案可以提高测试效率，如格雷希尔GripSeal系列G10气动接头、G30、G35系列高压快速密封接头等。

　　气动接头可以用于自动化测试或半自动化测试，据统计自动化方式比以前常用的软管加卡箍的方式能节省80%-90%的连接时间。由于测试压力较大，气动接头在使用的时候需要配合相应的气缸、夹具，而用户那边没有自动化工装匹配，所以还是选高压快速接头。

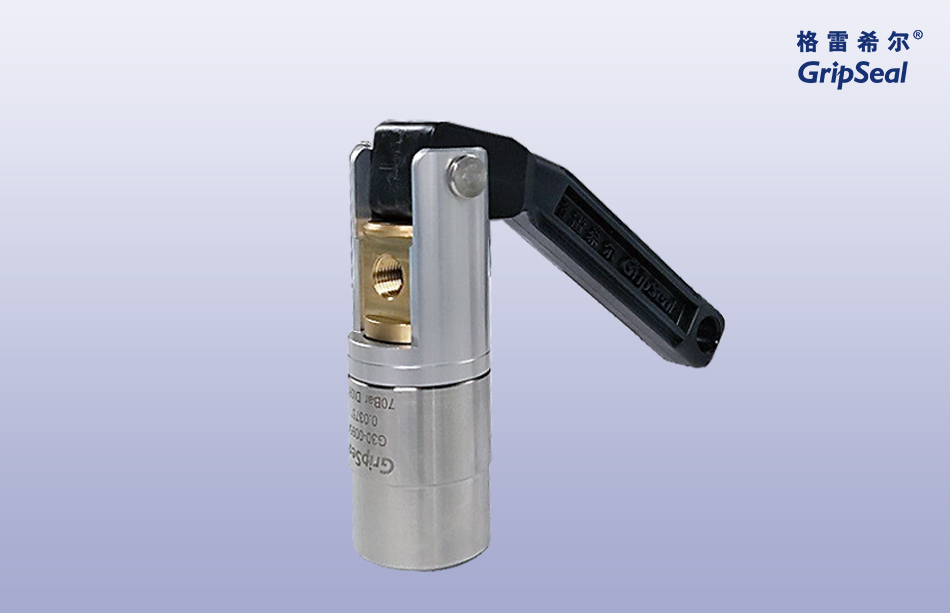

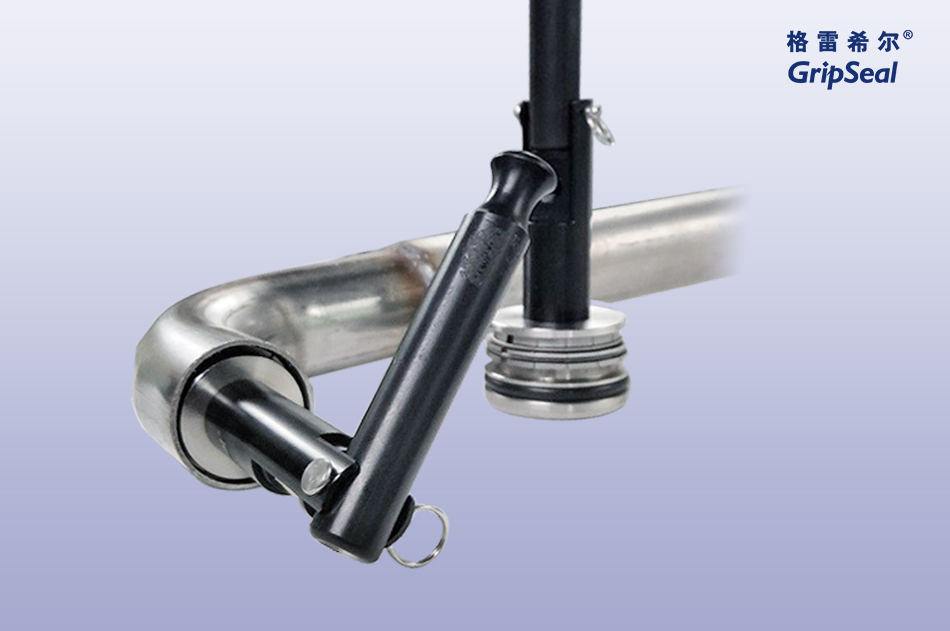

　　采用G30或G35系列高压快速密封接头，是手柄式操作方法，使用时先将测试气源连接在快速密封接头上固定住。测试时，将接头前端插入焊接管未焊接的一端，弯折手柄即可实现快速密封连接。在进行相应的通气加压，然后将焊接部位浸水观察气泡。快插式设计，能适用70Bar高压，相比于卡箍方式，不仅是密封连接效率提高了，测试安全性也有更大保障。

　　并且快速密封接头密封性能好、稳定，能符合氦检测试要求，能更大程度避免因密封连接处泄漏而造成误检。根据多个行业领域统计数据来看，使用快速密封接头方式大概能提高50%-80%的测试效率，复检测率降低95%以上。注：以上统计数据均来自用户使用情况反馈，行业领域、产品、测试要求、操作环境、操作规范等不同，数据会有一定变动。

　　快速密封接头顾名思义，是一种能够快速插拔式操作的密封连接头，提高多种产品管口密封连接的效率，确保密封连接的稳定性。提高焊接管气密测试的密封连接方案有多种，需要根据实际应用场景来选择合适的快速密封接头规格型号。
