密封测试接头配件之一的密封圈有哪些结构原理

编辑：亿控科技

大部分密封测试接头的密封原理是依靠密封圈与管件内壁、外壁、端面、锥面、螺纹面等紧密接触，形成有效的密封面，从而达到密封连接的作用。所以，针对不同规格型号的接头，密封圈的结构原理可能都不一样，在选择密封圈时需要根据测试压力要求进行合理匹配，不能超出额定范围使用，以免产生意外。

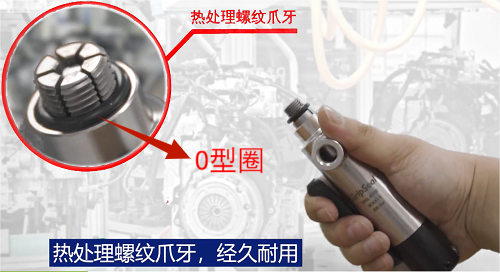

如上图G80系列螺纹密封测试接头，采用的的是端面O圈，所使用的是螺纹抓紧端面密封的方式。由于不需密封圈承受抓紧力，有相应的金属部件对其加固，所以此处设置O型密封圈，小巧不会占用接头太大部位，维护更换简单。

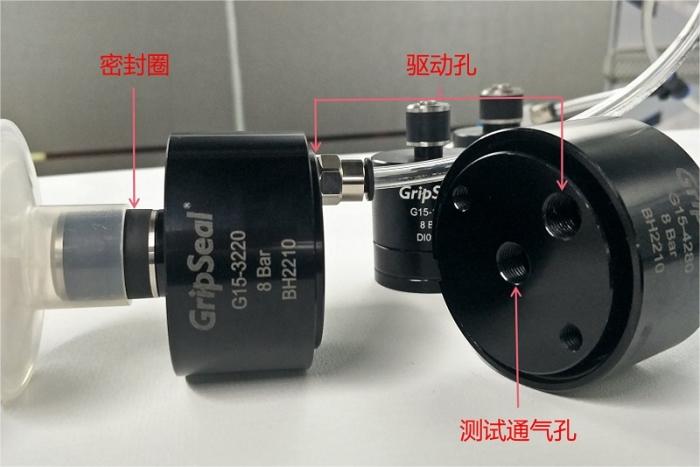

如上图的气动接头G15系列，常用于测试压力较低的情况下，没有相应的金属结构对管件进行抓紧，密封圈不仅要起到密封的作用还需能够充分抓紧管壁，避免接头被压力冲出造成危险。此时的密封圈设计需做加大加长处理，成圆柱形，根据实际测试时的管件工艺水平、工差、测试要求的等信息再来确定密封圈的合适材质。
