G10系列外包式气动密封测试接头如何根据型号表进行选型

编辑：亿控科技

格雷希尔G10系列自动化外包式气动密封测试接头具有密封性好、操作简单等特点，常用于工业自动化的密封测试，由于工业产品管口形状规格多样，所需的插入深度和测试压力大小各不相同，所以在选择合适的接头规格型号时需要了解清楚相应的数据详情。

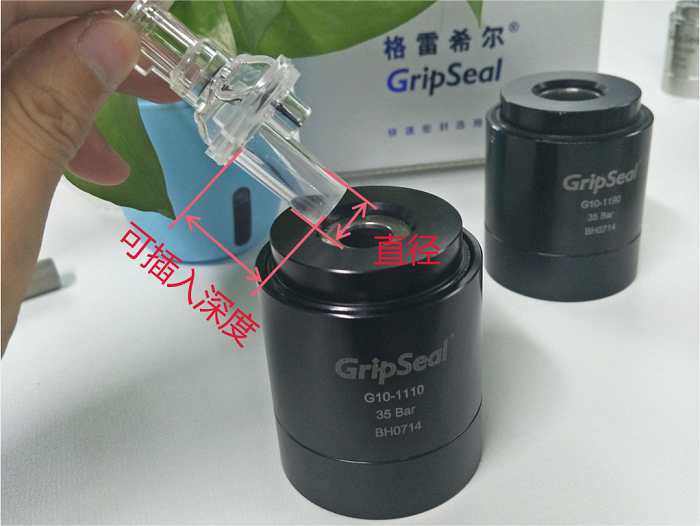

如图，为格雷希尔G10系列外包式气动接头，首先我们需要了解管件外径和可插入深度。可插入深度是指管件规则部分可以深入接头内部的深度，因为测试时有一定压力，需要依靠管件外壁和接头内部密封圈形成的摩擦力进行抓紧，以防被压力推出，所以需要有一定的接触面积，且在进行密封连接时也是需要有一定的密封面，才能对管件形成稳定密封。

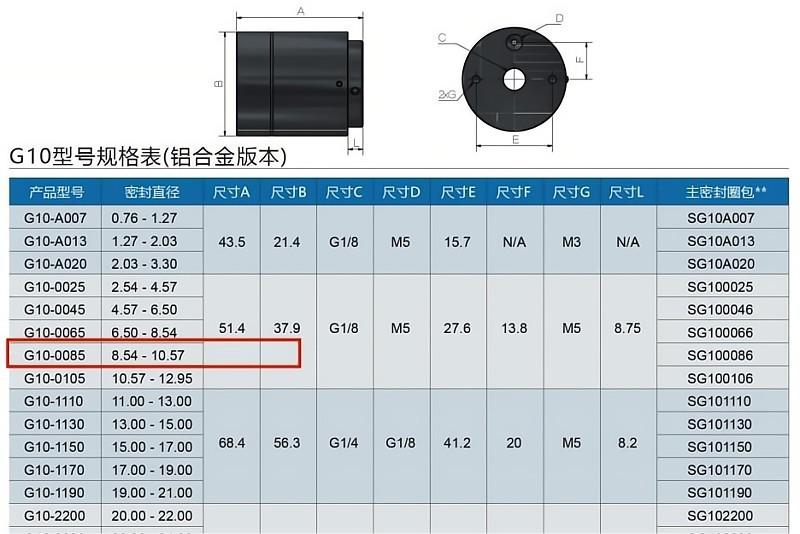

G10系列气动密封测试接头适用于0.7mm-80mm的管件外包式密封连接，比如管件外径为10mm我们可以选择型号为G10-0085（如上图所示），G10系列的测试压力可从真空到35Bar；温度适用范围-20℃-120℃。
