格雷希尔GripSeal密封测试接头的驱动方式分类介绍

发布时间:2022-10-02 14:05:44

编辑:亿控科技


在气密性检测中都会用到密封测试接头进行封堵或连接,格雷希尔GripSeal密封测试接头多达近千种标准型号,为了大家能更好了解接头的使用特性,下面将按照它们的驱动方式来进行分类介绍。

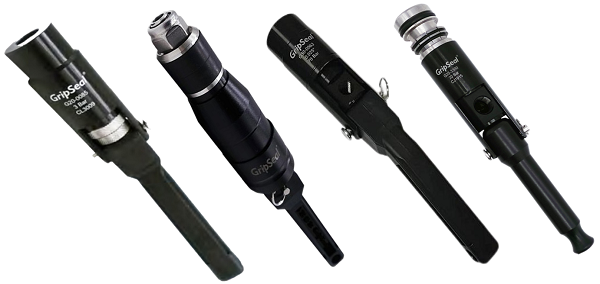

格雷希尔GripSeal手动操作密封测试接头

一、手动密封测试接头

通过按压手柄来推动连接杆运动,使得密封膨胀或压紧密封面,完成对管、孔等测试件的迅速密封连接。根据其前面密封圈吸咐在测试管材内腔上,因而在应用全过程中务必确保接头密封件和被测产品工件密封表面干躁。手动密封测试接头分为低压和高压版本,低压要求测试压力在3Bar以内,高压版本根据型号不同目前可做到70Bar。此类接头关键优点是能够处理相对复杂的应用环境,和简单的密封操作,成本较低不需要其他气动工具支持。

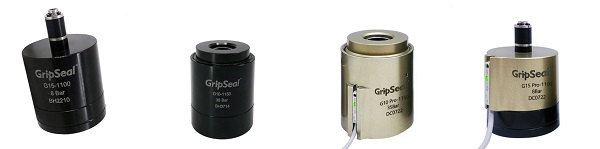

格雷希尔GripSeal自动化密封测试接头

二、自动化密封测试接头

通过气压来驱动连接杆或直接压力使密封圈膨胀形成密封,用以对接管、孔和螺纹构件的工作压力和气密性测试。它运用延展性密封的基本原理,可密封环形或不光滑的表面并融入很大尺寸公差的测试件。气动式推动可运用于自动化生产测试,该类接头运用密封件和测试件接触面挤压形成密封连接。一般上压力不宜过大,直管没有抓紧措施,压力过大会造成接头从管中飞出。一般外包式接头的压力在35Bar以内,内胀式8Bar。

格雷希尔GripSeal气压驱动密封测试接头

三、气压驱动密封测试接头

适合操作空间比较小的场地,比如用手柄式操作的接头在实际应用场景中因空间受到限制无法使用,此时可以选择气压操作的接头来工作。其工作原理是在插入适当深度后,充入驱动气压,气压推动主体套筒内的金属环单元,进而金属环单元挤压前密封圈,致使密封圈发生膨胀形变与密封管件管壁形成密封接触,达到密封连接的效果。
