密封方式：外卡式
密封范围：参见选型表
产品分类：异形管密封测试接头
产品描述：G70J 系列密封测试接头是一款燃油管专用接头，与G70系列异型管密封测试接头在外观上没···

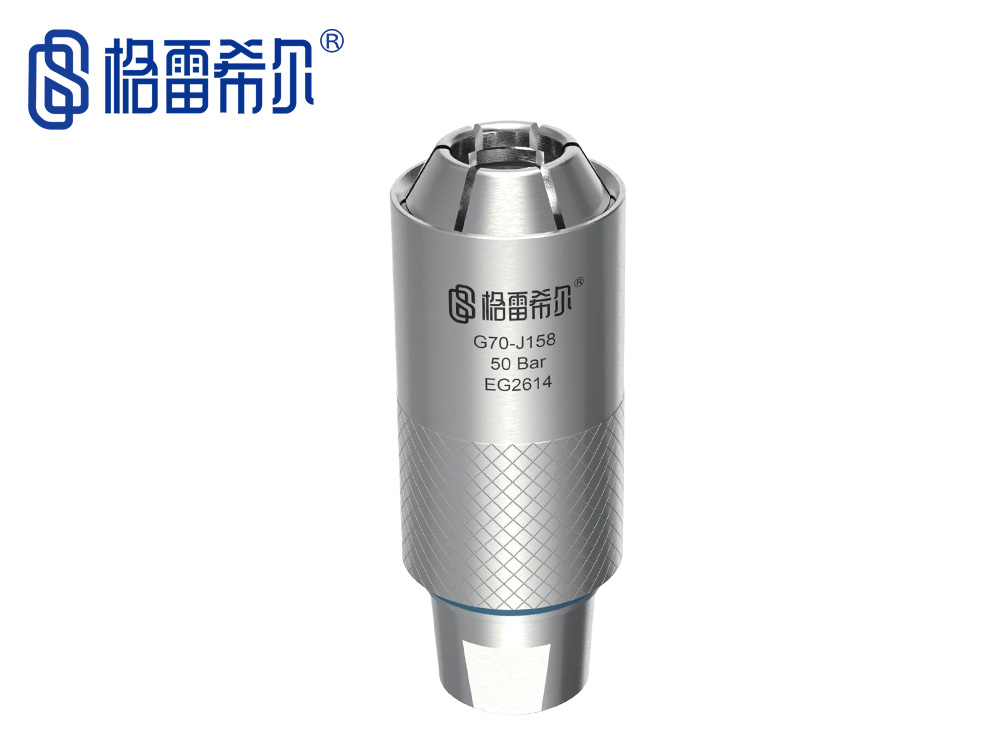

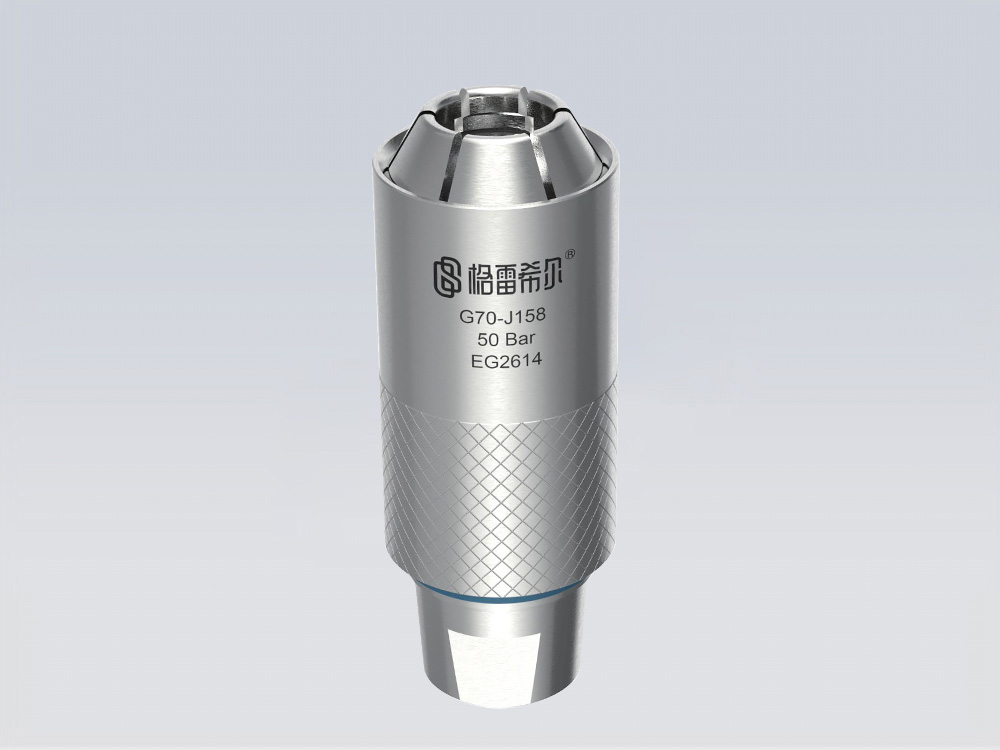

G70-J 系列密封测试接头是一款燃油管专用接头，与G70系列异型管密封测试接头在外观上没有区别。其中 G70-J 带 V 系列内设截止阀，当接头与工件接口断开时，内置截止阀处于关闭状态，这样可以阻止接头内部的物质泄漏，如氦气或流体等物质。

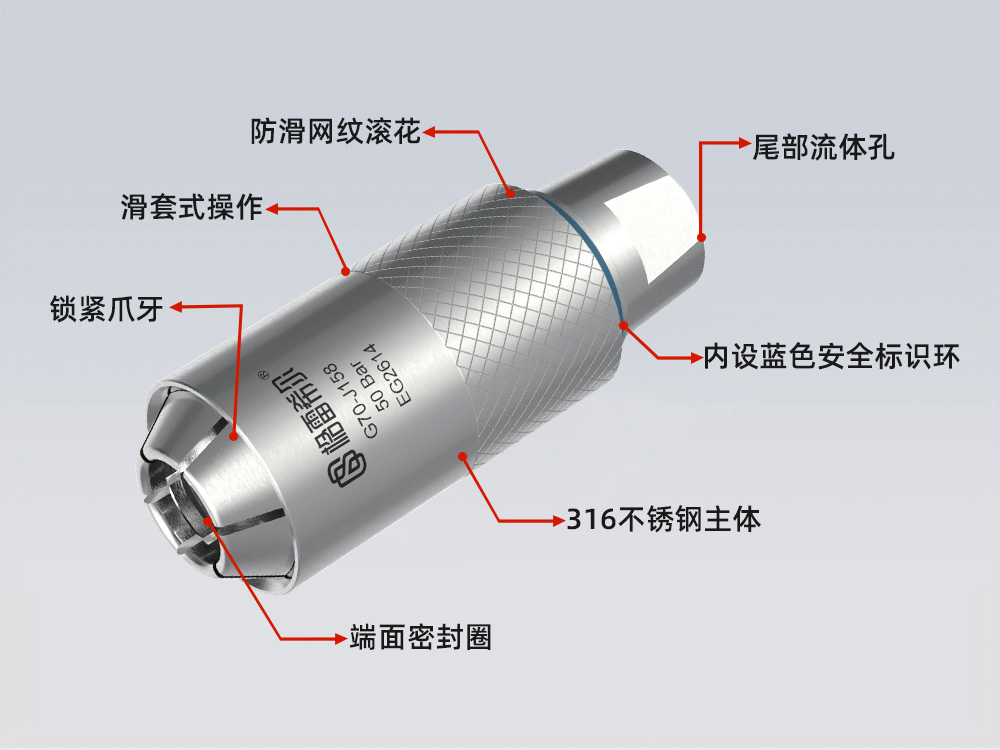

SEALING CONNECTION SCHEME
|
& 端面密封圈易于日常维护与更换 |
| & 滑套式结构，一推一拉即可完成连接与断开 | |
| & 直通式设计最大化保证流量提高测试效率 | |
| & 蓝色安全标识环保证测试安全性 | |
| & 316不锈钢材质坚固耐用，极大延长接头的使用寿命 |
PRODUCT FEATURES
|
|
|
|
|
|

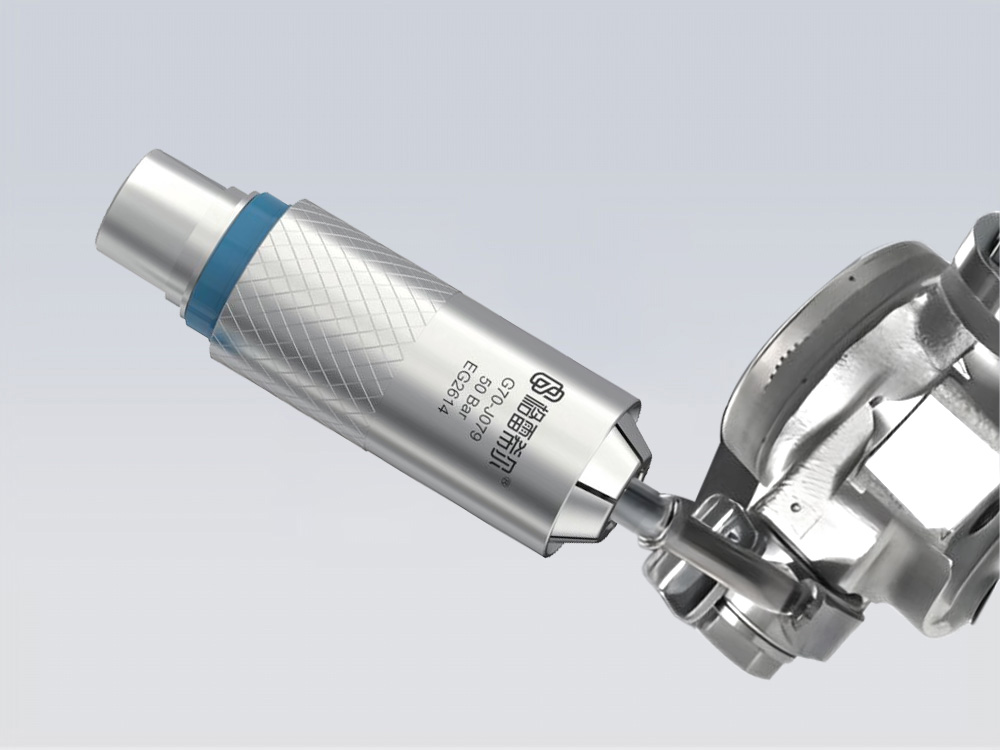

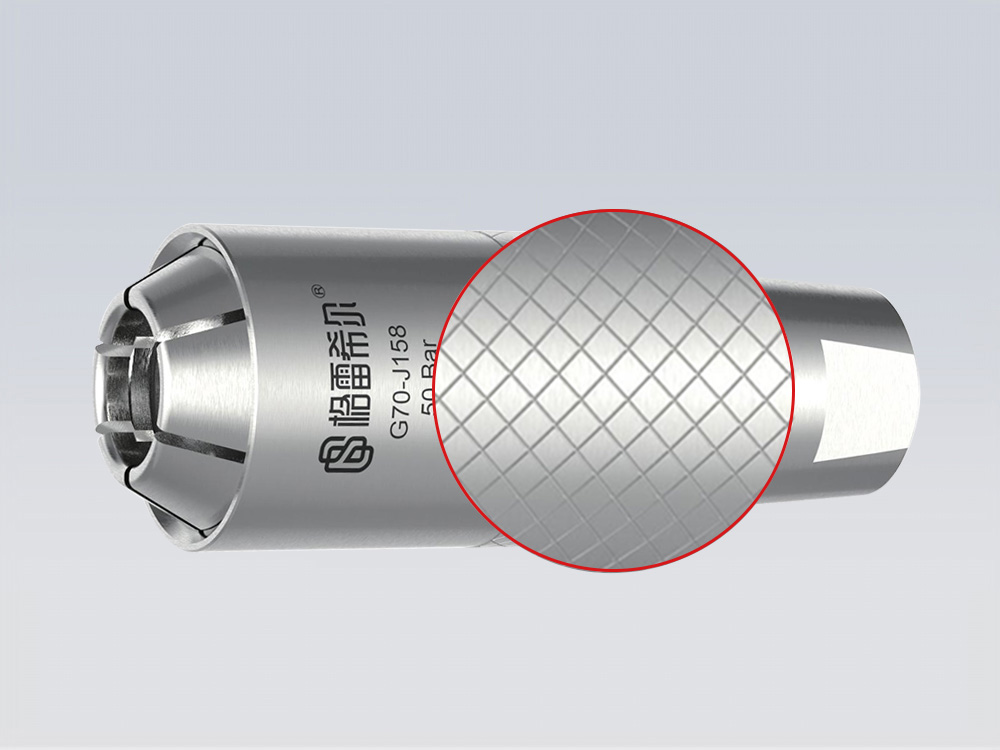

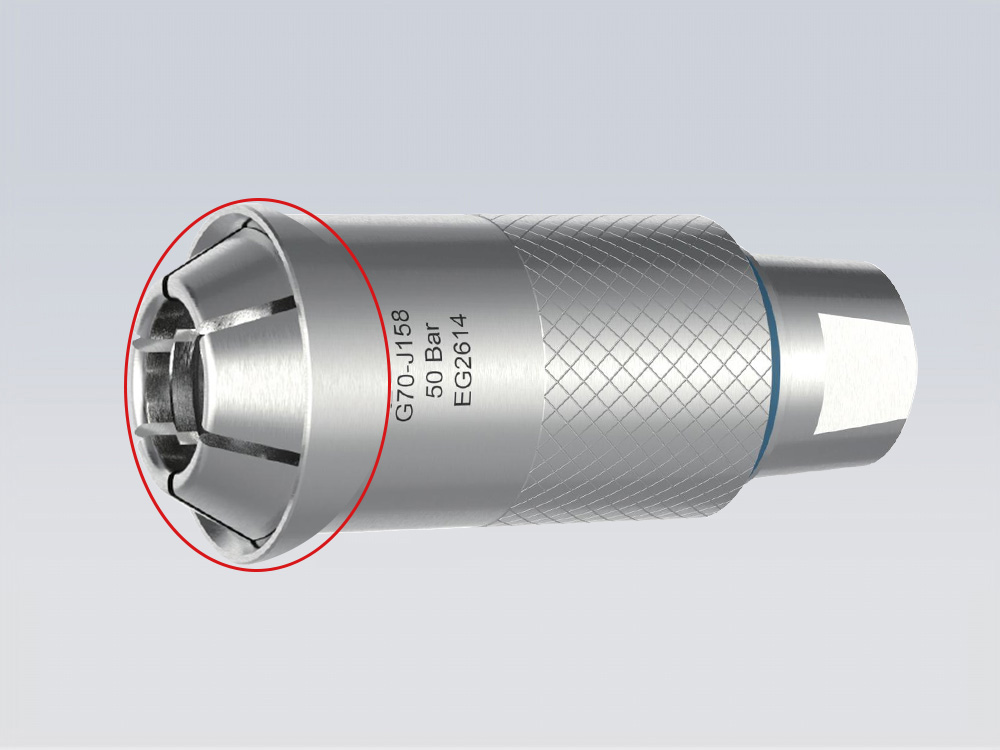

| 外卡式夹爪锁紧，直接抓取工件管口凸起部位 | 网纹滚花增加摩擦力，易于操作 | 滑套式结构轻松推拉即可实现锁紧与断开 | 直通式设计，减少对流量的损失 | 蓝色到位安全环标识，保证生产正常 |
PRODUCT PARAMETERS
| & 操作压力：从真空到50Bar |
|
| & 密封范围：参见选型表 | |
| & 最大凸起宽度：4-8mm | |
| & 流量接口：G1/4、G3/8、G1/2、G3/4 | |

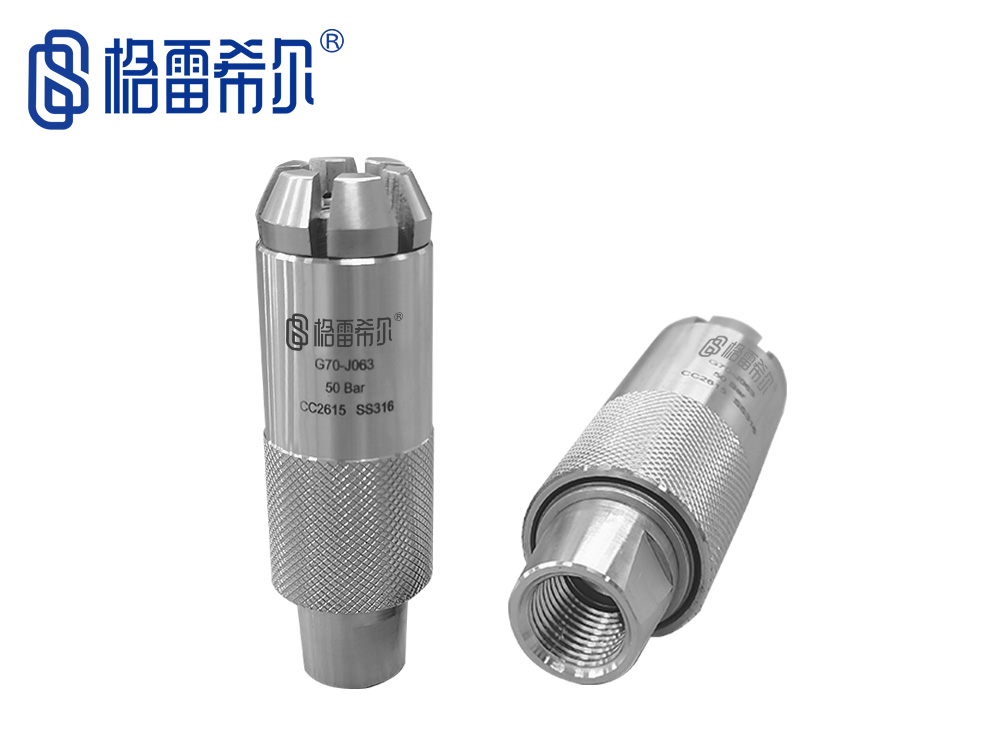

| & 主体材料：316 不锈钢 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
OPERATION METHOD
|
|
|
|

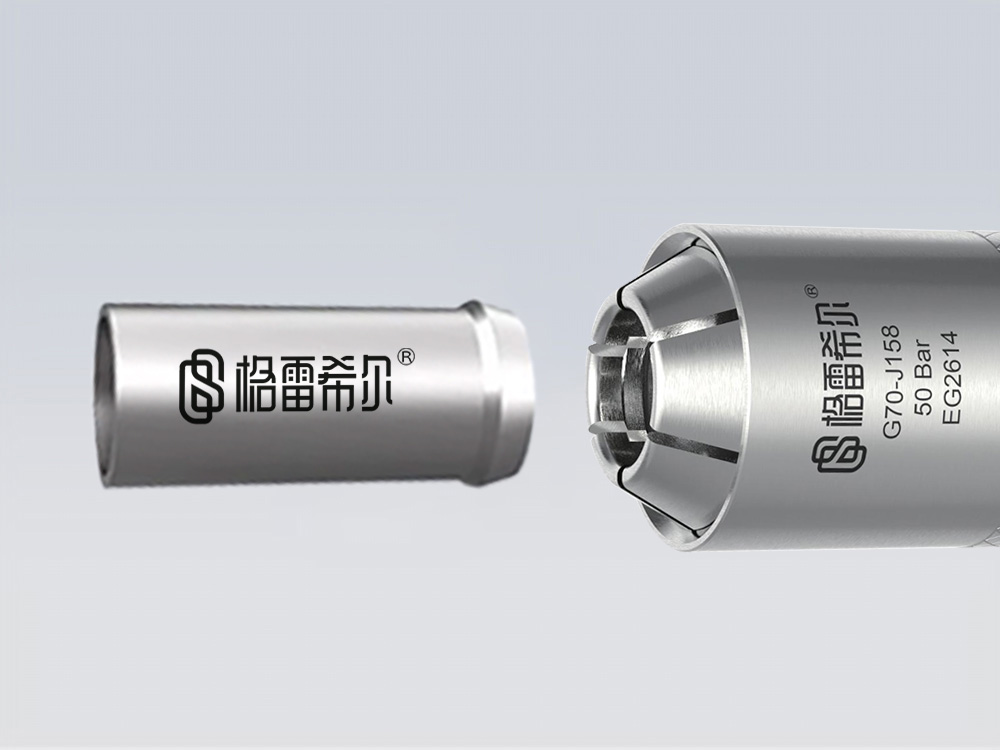

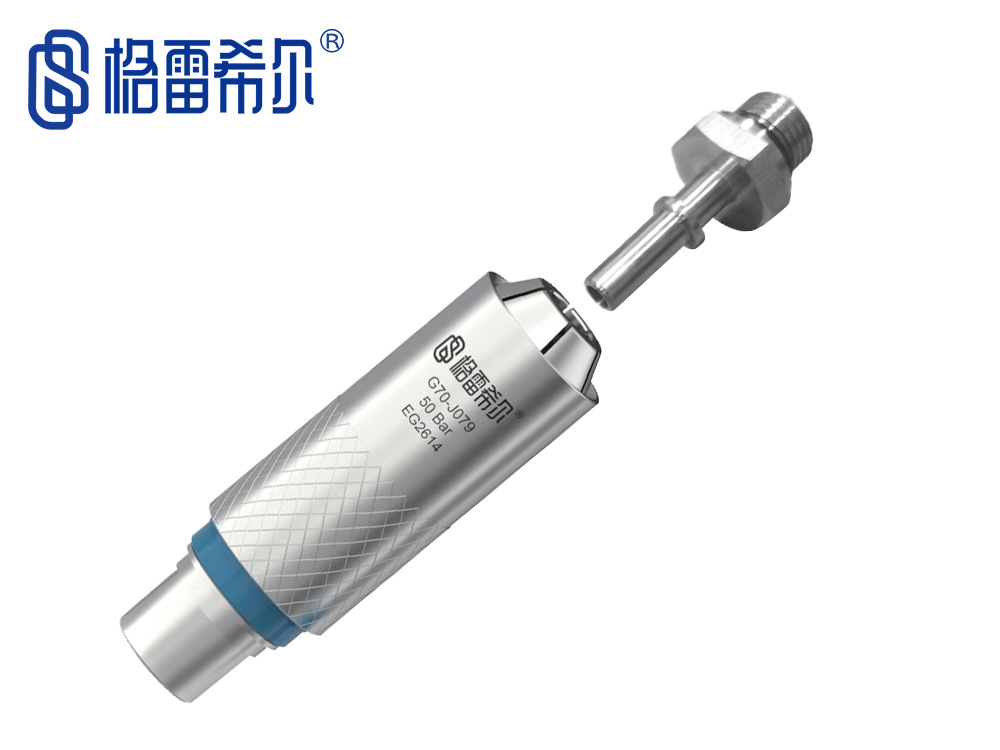

步骤1： 将接头对准待测工件的接口部位，此时接头前端爪牙受压力影响自动张开直至管件到达底部后爪牙自动锁紧 |

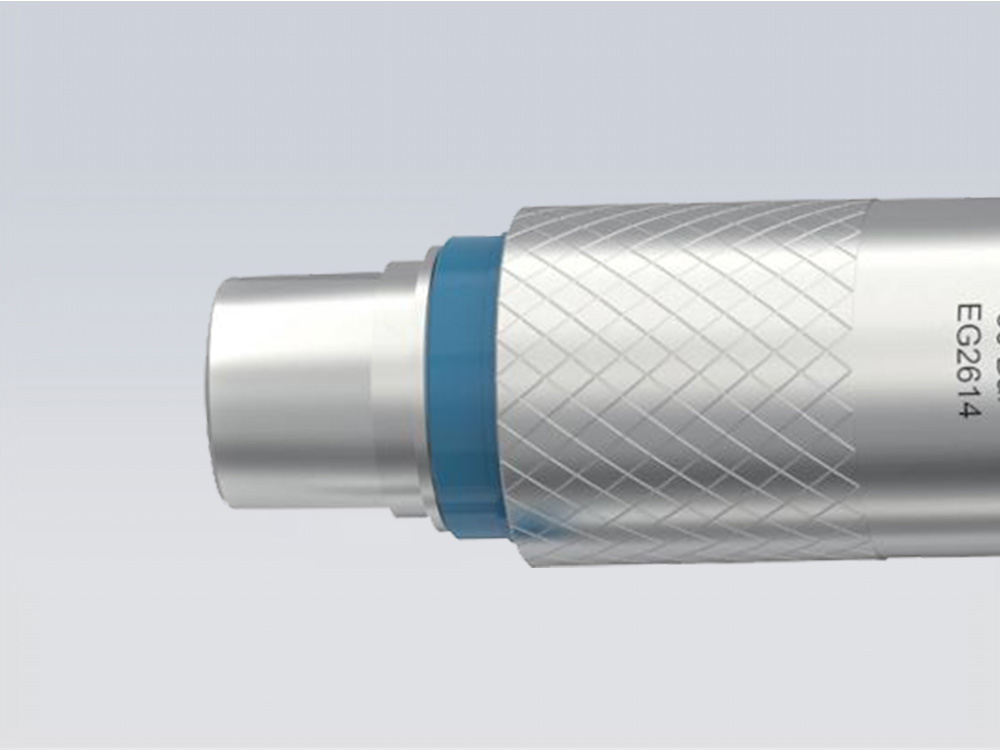

步骤2： 当看到接头尾部的蓝色标识环就代表已连接好，此时可以充入介质开始测试 |

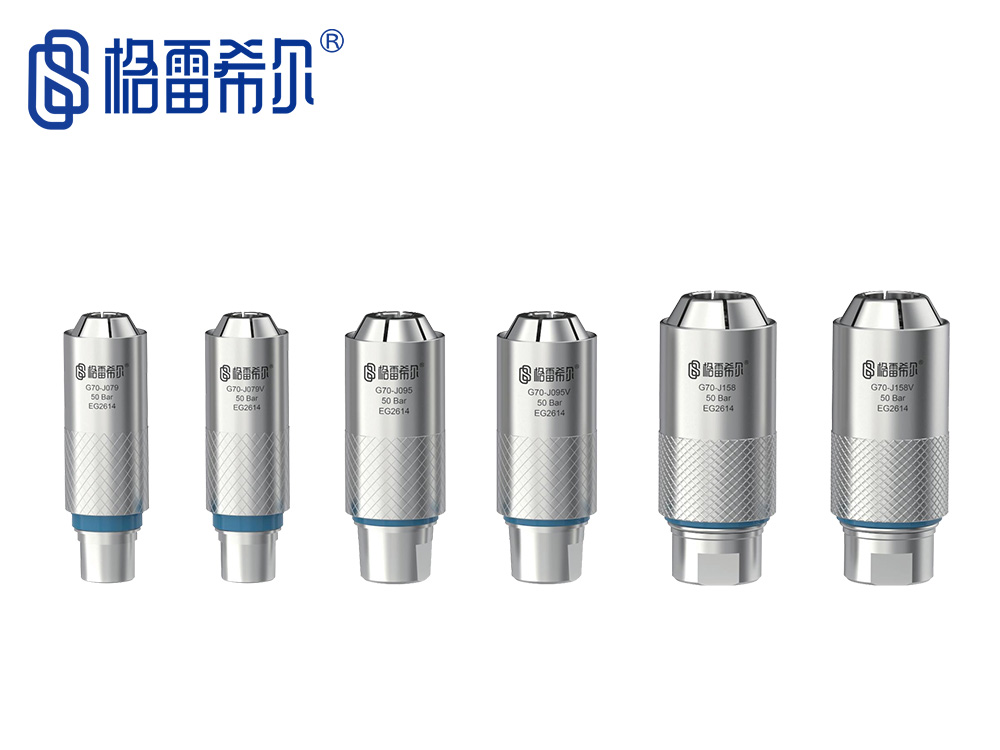

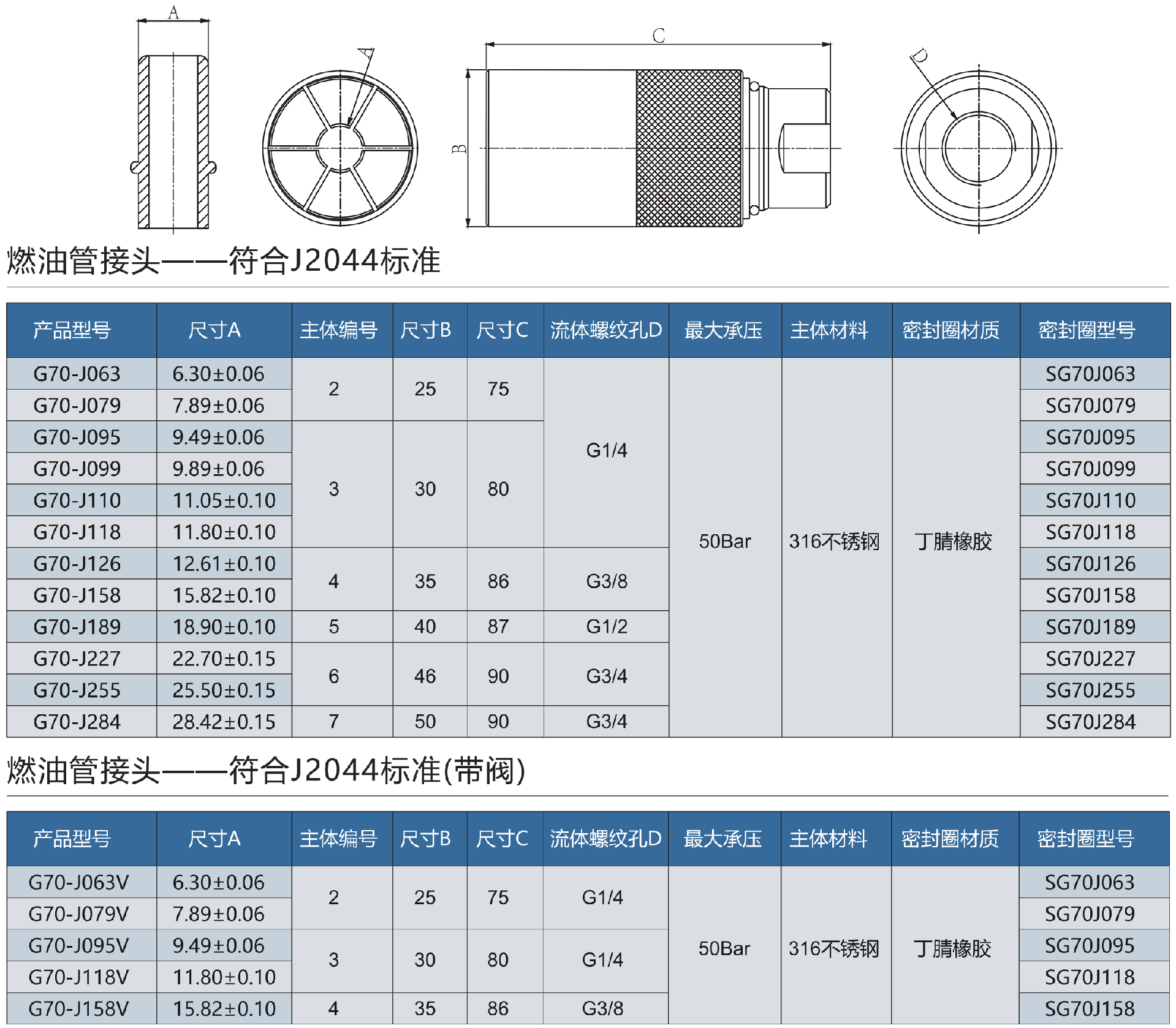

SPECIFCATION AND MODEL TABLE

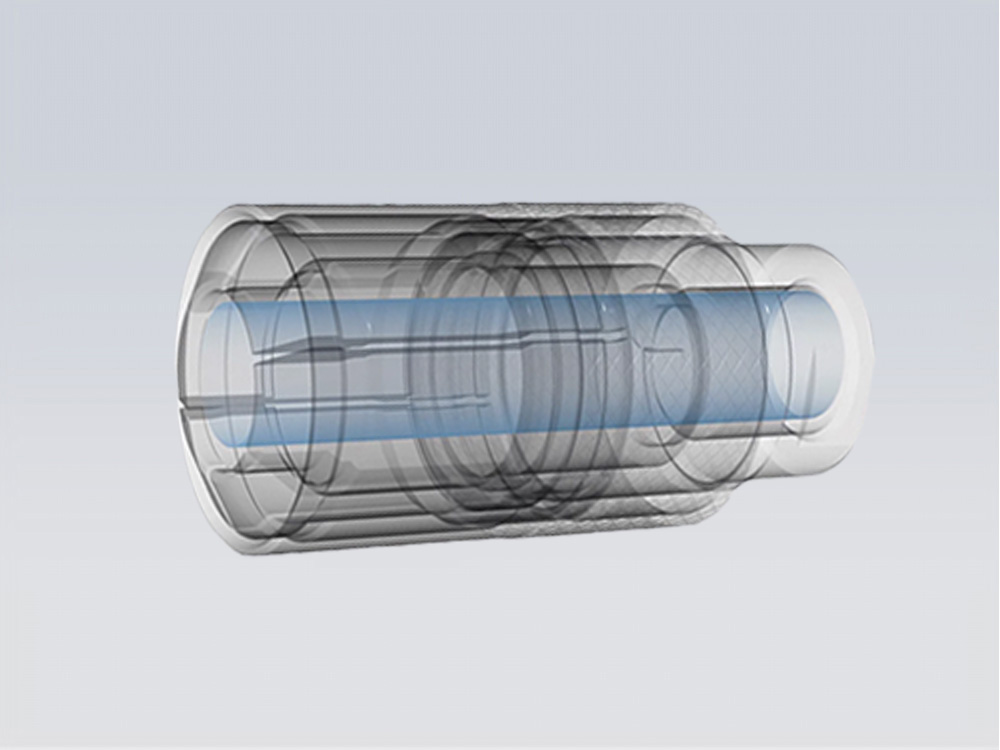

格雷希尔G70-J系列密封测试接头的内部结构与阀体都是直通式设计，最大程度减小了测试时的压力与流量损失，内部结构均采用316不锈钢材质，密封圈则采用耐腐蚀性好的丁腈橡胶，极大地保证了接头的使用寿命与通用性。
