格雷希尔G30系列快速接头爪牙组件的拆卸和安装

编辑：亿控科技（湖北）

G30系列快速接头在长期的工作中经过反复受力、摩擦，颗粒污染、化学腐蚀、高温或是低温等工作环境中，会导致爪牙金属疲劳与塑性变形、磨损、化学腐蚀、密封性能下降等情况，我们需要对爪牙进行及时的更换，这里建议选用格雷希尔原装爪牙配件。

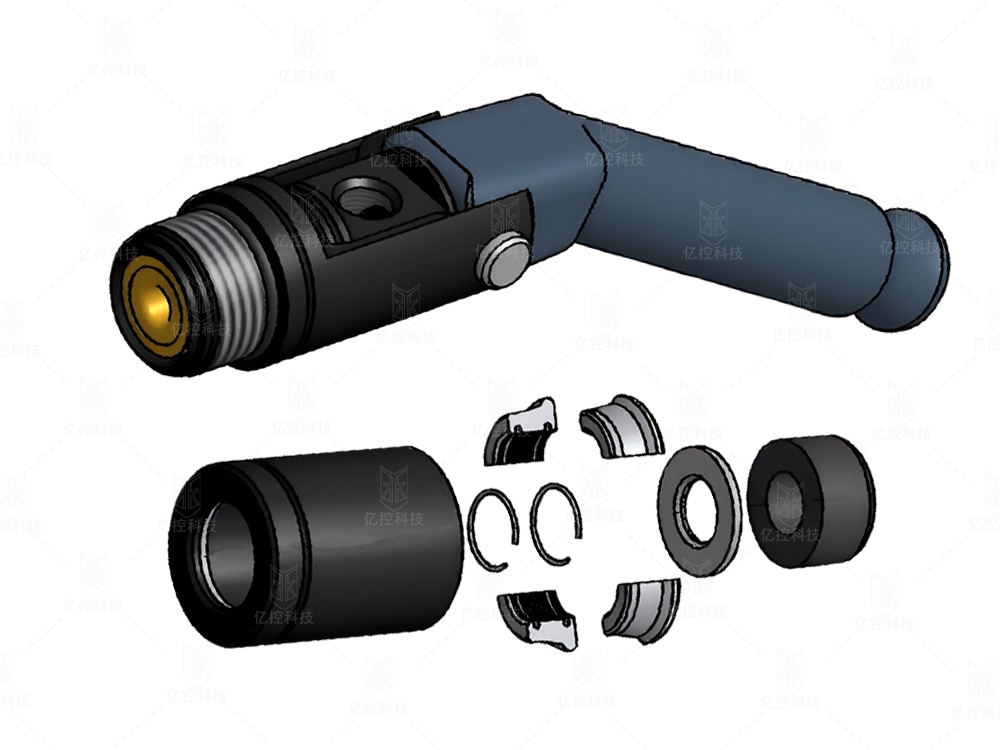

G30系列快速接头爪牙组件的拆卸和安装:

第一步：拆卸爪牙

1、将手柄打直，让接头处于放松状态，将外壳从主体上拆卸下来。

2、将套筒内的密封圈、金属垫片、锁紧环、和回装环取出来放置好。

第二步：爪牙安装

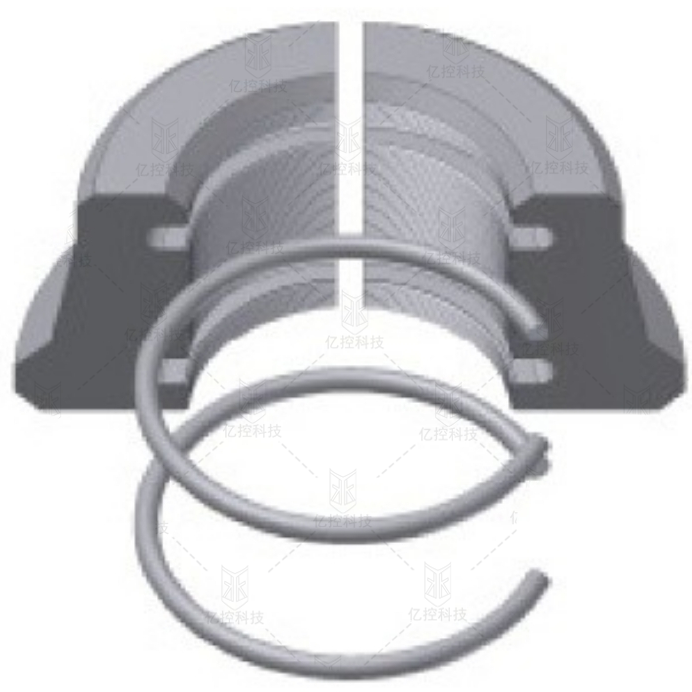

1、拿出新的爪牙配件，包括4瓣爪牙和2个保持环。将其中2瓣爪牙放在一起形成半圆，把有卡槽的一面面向自己，用手指将其固定。

2、依次将2个固定环放入爪牙的卡槽中，将剩下的2个爪牙依次卡入固定环中使其形成1个圆圈。

3、将密封组件按照顺序摆好，最后将爪牙的大头放置在摆好的密封组件上。

4、将套筒的螺纹朝上放置在堆叠好的组件上。

5、小心的将外壳滑到工作台边缘，当它滑出边缘时，用你的食指将密封/夹头组件保持在外壳内避免掉落。

6、将螺纹连接器主体拧入套筒，用手拧紧，直到包含测试端口的活塞组件也可以旋转。在套筒紧固后，可以重新调整。

7、扳动手柄以驱动连接器，检查连接器是否正确夹紧和密封。

注意事项：

如果爪牙在密封外壳中未正确对齐，则外壳将无法完全拧紧。当发生这种情况时，请松开外壳并调整夹头组件，您可能需要从上面的第一个步骤重新开始。
