G25F系列密封测试接头

G25F系列格雷希尔堵密封测试接头，用于新能源电池包、电机控制器等壳体在进行气密性测试时，对其各种电连接器插座接口的封堵或是通气。通过涨紧密封圈的方式密封电插座接口的内壁部分，从而实现气密性测试。接头主体部分比较短，防止接头本身长度及自重影响密封性。如需要通讯测试或是电性能测试请移步到E10系列。

G25F系列的产品视频

G25F series product video

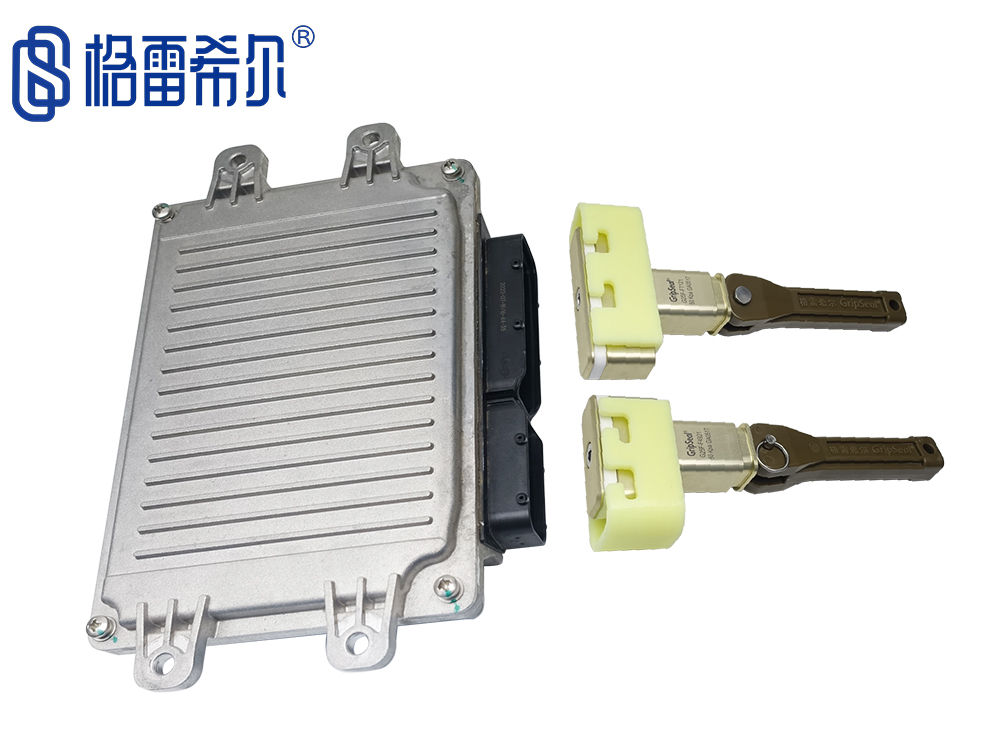

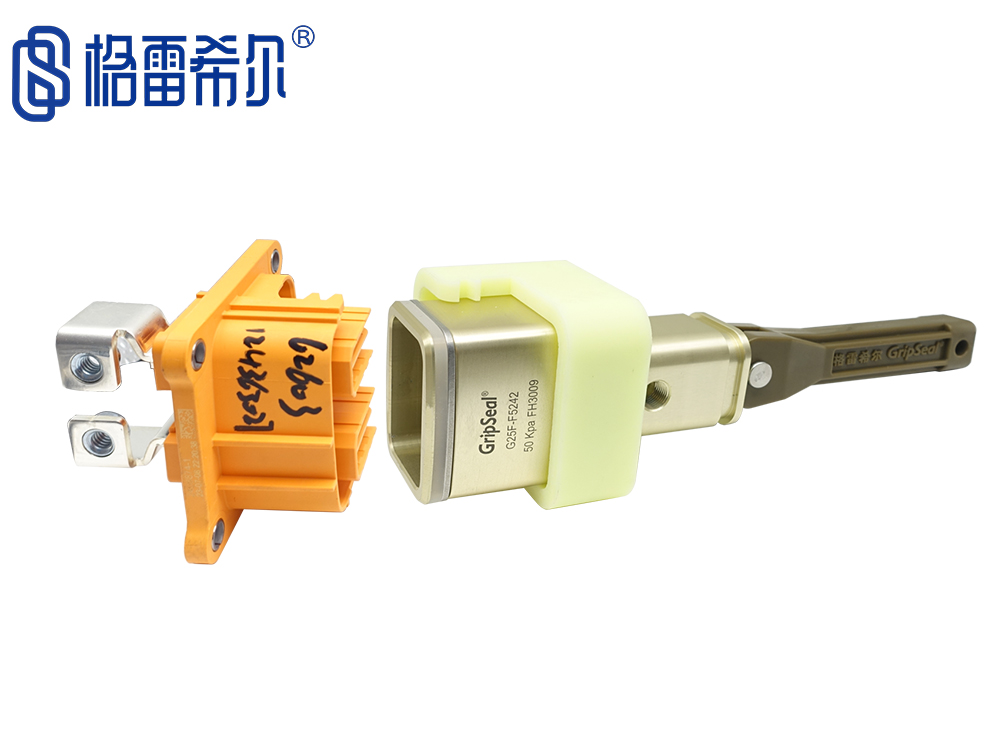

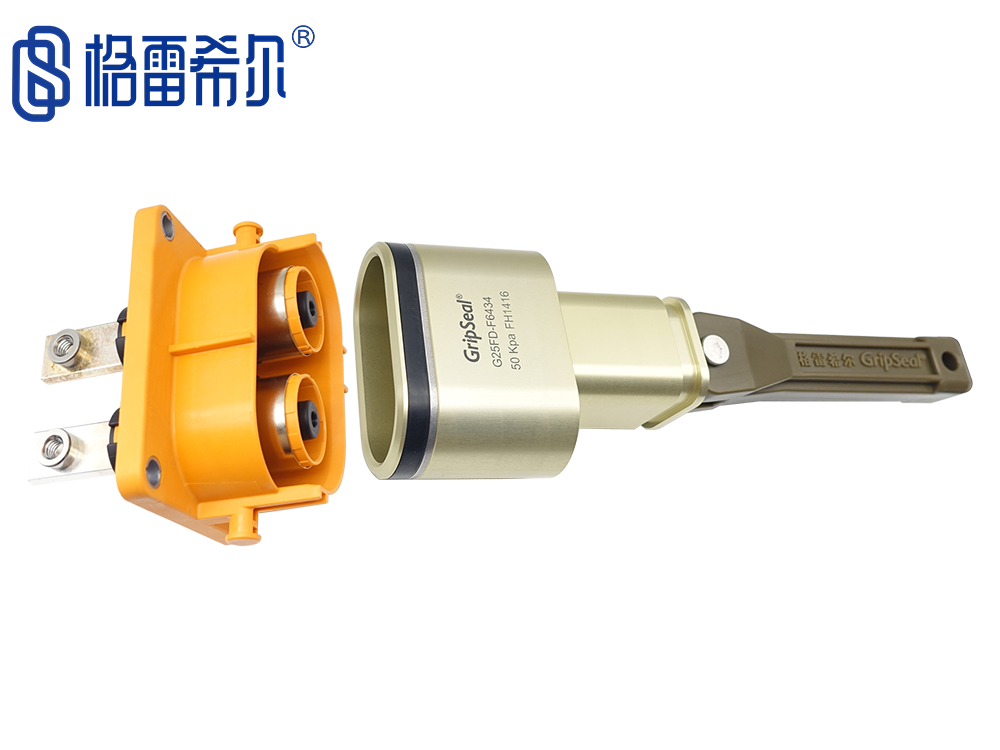

G25F系列的密封连接方案

Sealing Connection Scheme for G25F Series

	* 提高新能源电池包/电机控制器的气密性测试效率
	* 主体部分较短，防止侧翻
	* 可旋转式手柄，操作简单，可自锁防回弹
	* 胀紧式密封，安全可靠
	* 密封圈易于更换，且有多种材质可供选择

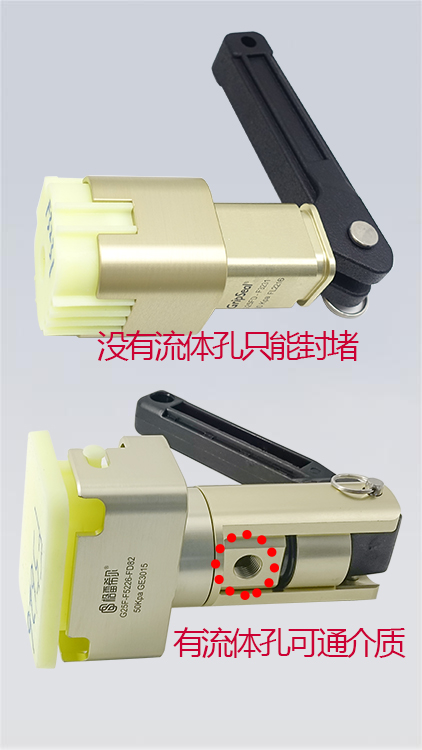

	* 拥有通气和封堵两个版本，封堵版本密封点更少，测试更稳定

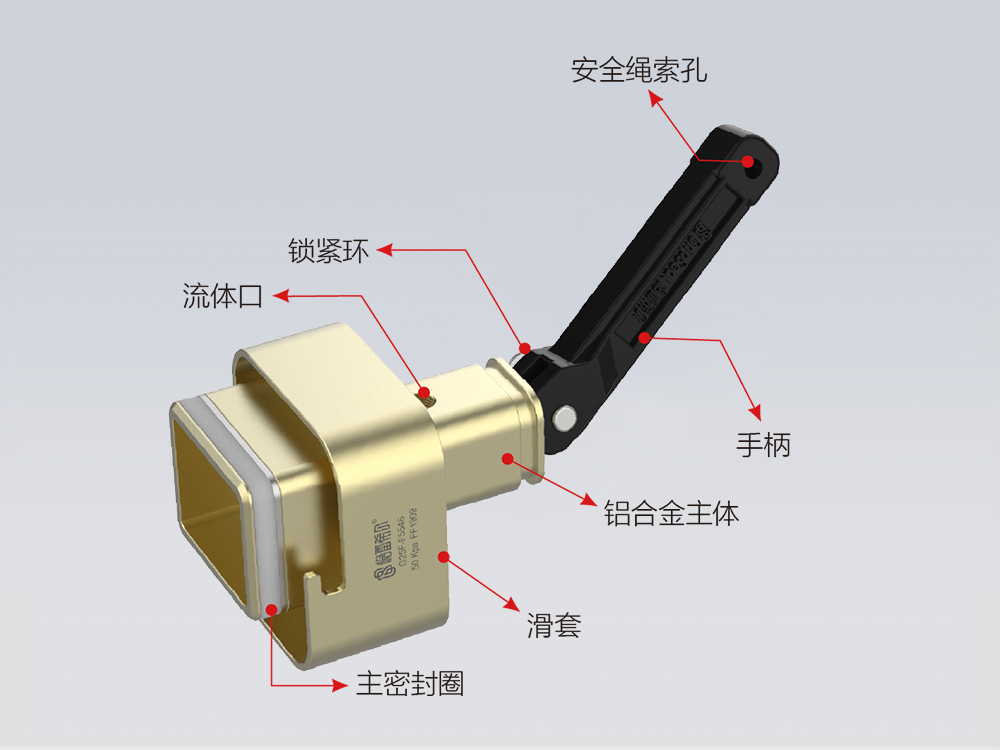

G25F系列的产品特点

Features of G25F series products

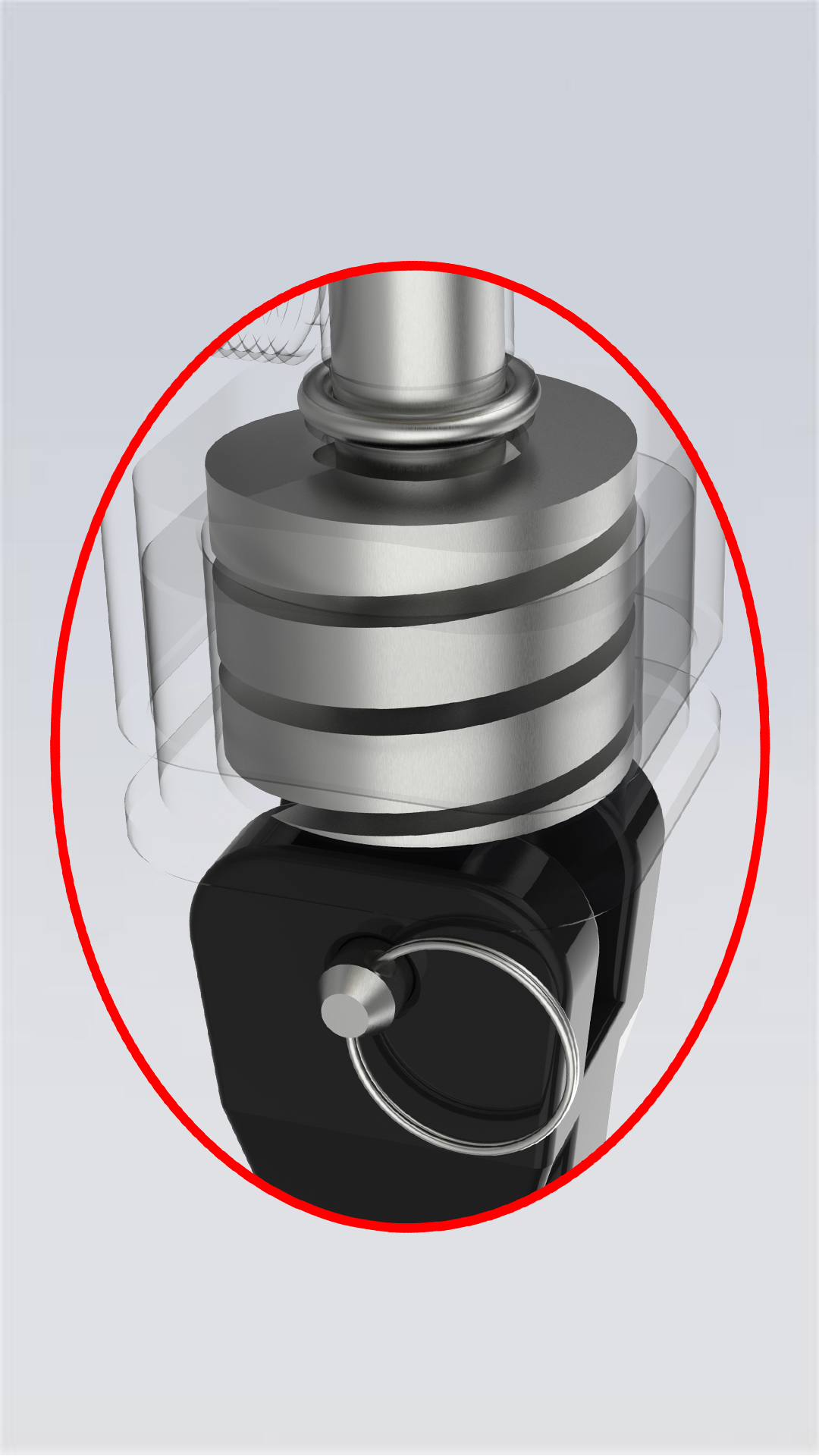

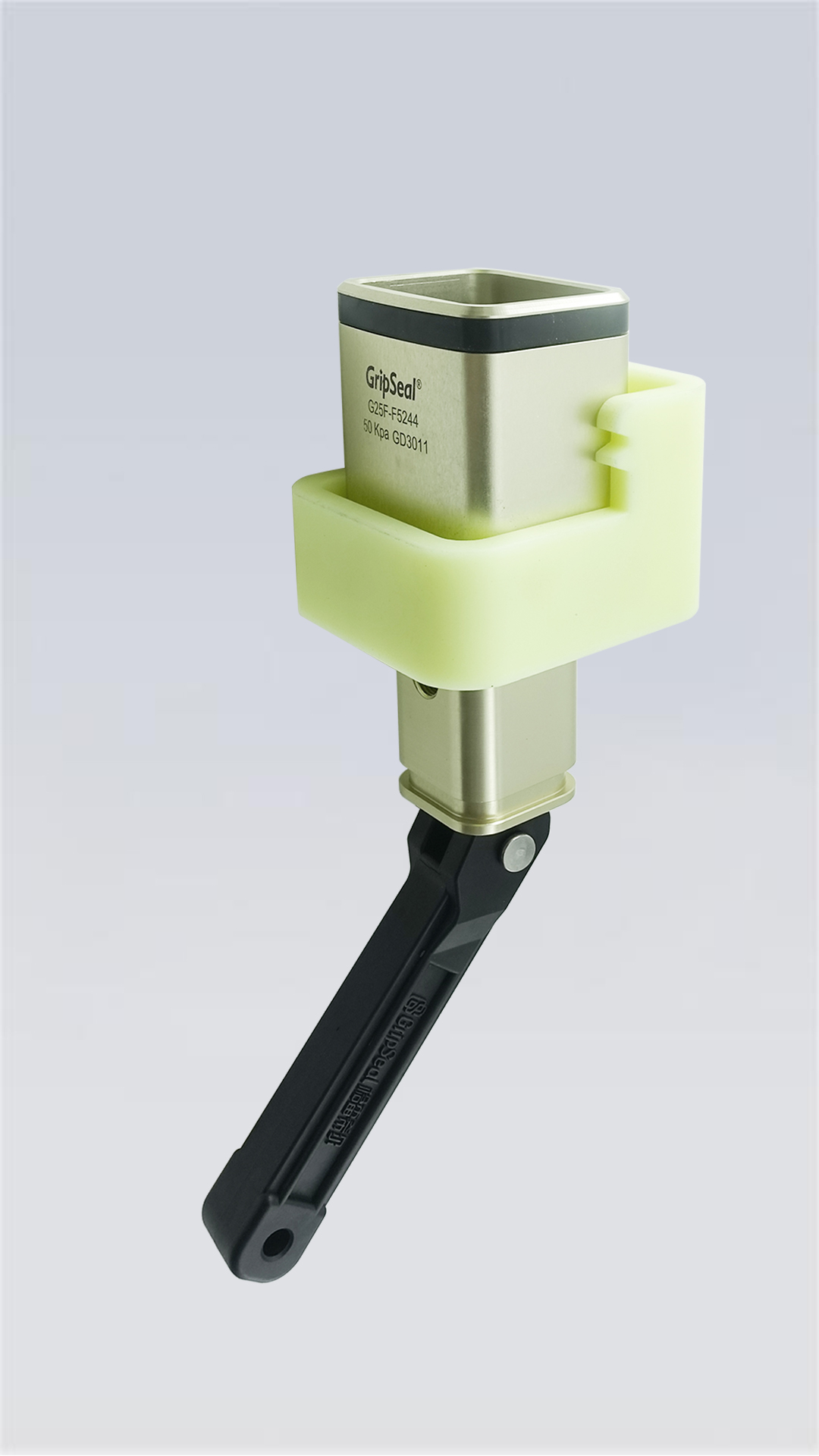

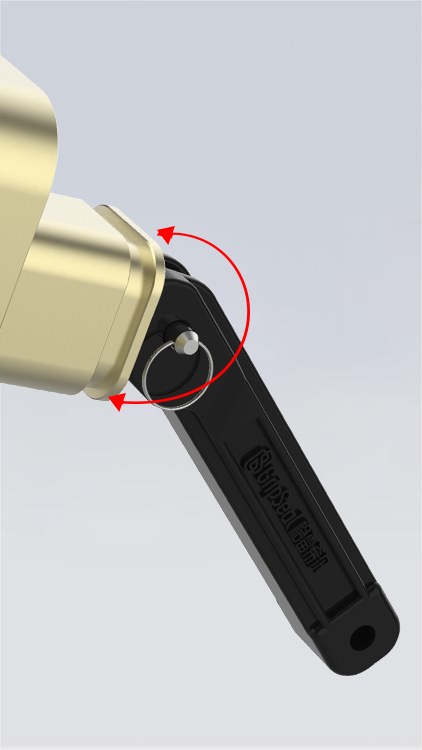

自调节弹簧： 根据孔径自动调节密封压力，延长接头的使用寿命	滑套锁紧： 移动滑套锁紧电接口的凸起部位，防止接头被压力冲击弹出	铝合金主体： 接头主体采用航空铝材，轻便耐用，减轻操作负荷	双版本选择： 拥有通气和封堵两个版本，封堵版本密封点更少，测试更稳定	手柄操作： 开模注塑手柄，操作简单省力，并可360度旋转，方便现场操作

G25F系列的规格与参数

Specifications and Parameters

* 操作压力：从真空到50Kpa
* 密封范围：根据电接口尺寸定制
* 流量接口：M5、G1/8
* 主体材料：铝合金
* 主密封圈：氯丁橡胶/硅橡胶
* 操作温度：-20℃至120℃

G25F系列的部分主体展示

Partial main display of G25F series

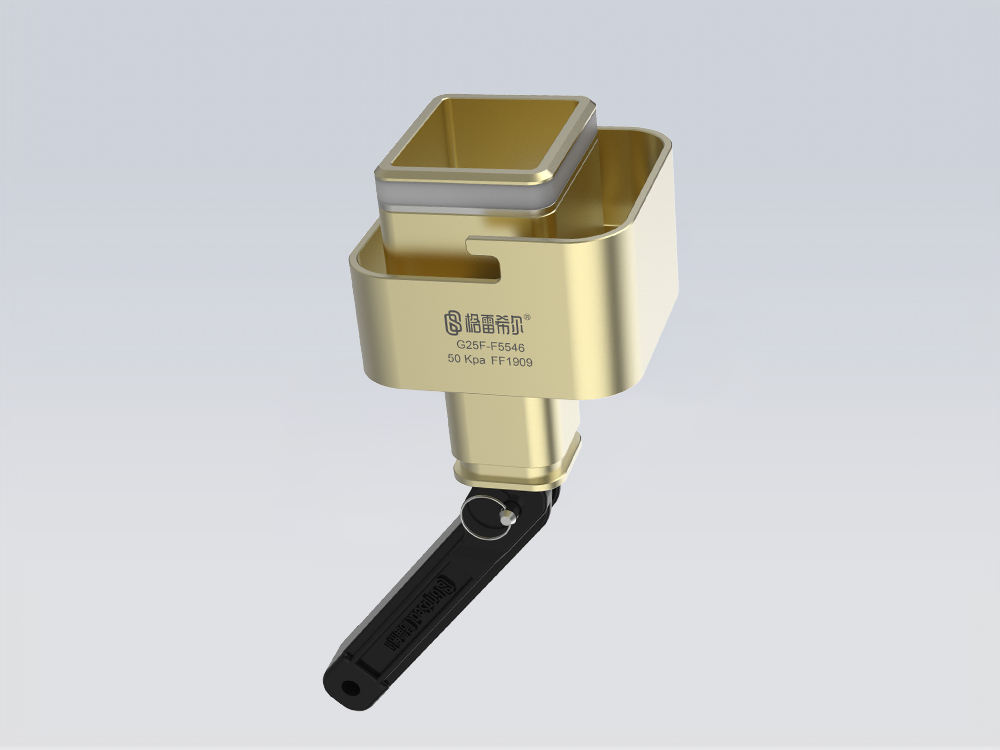

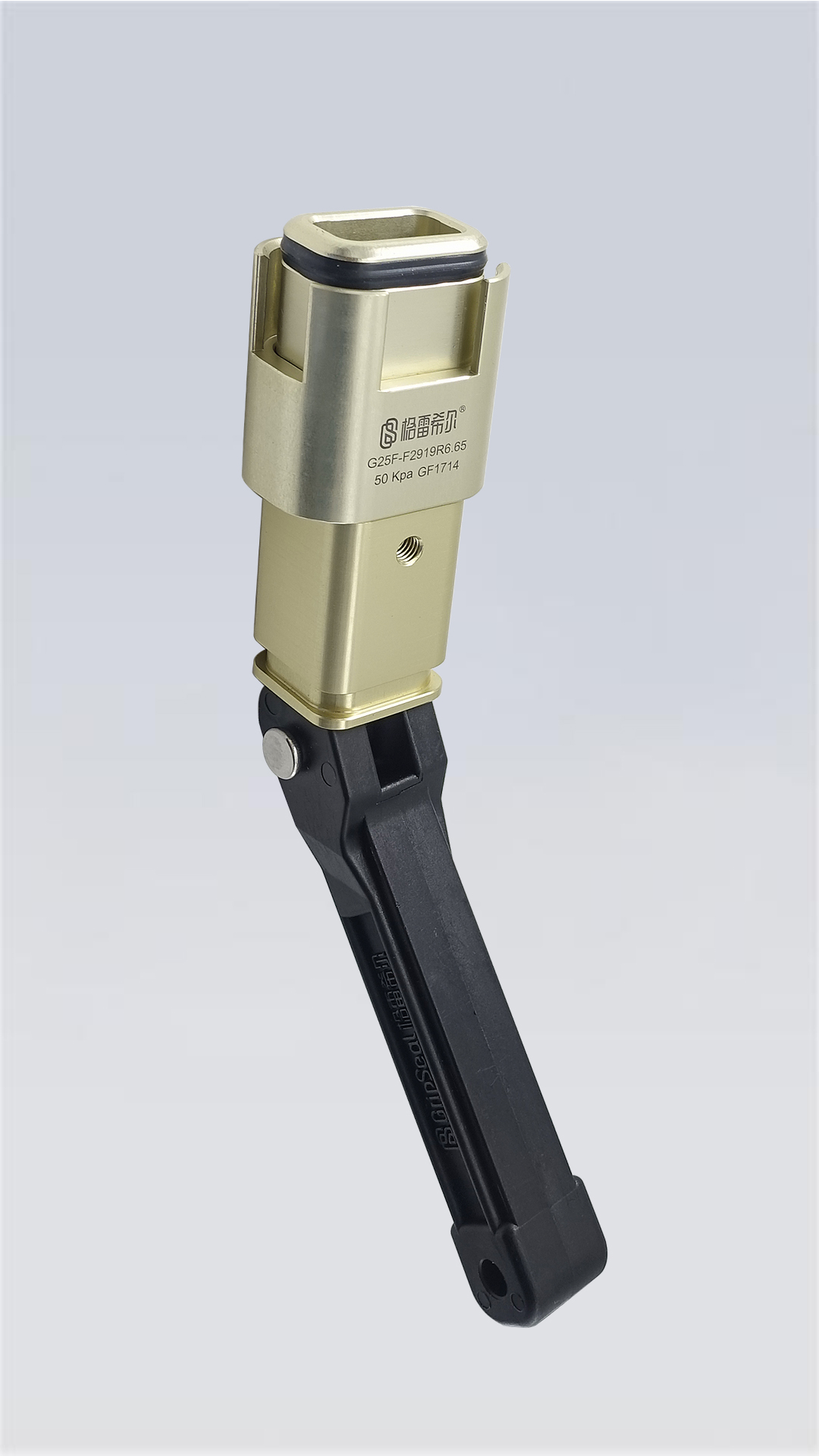

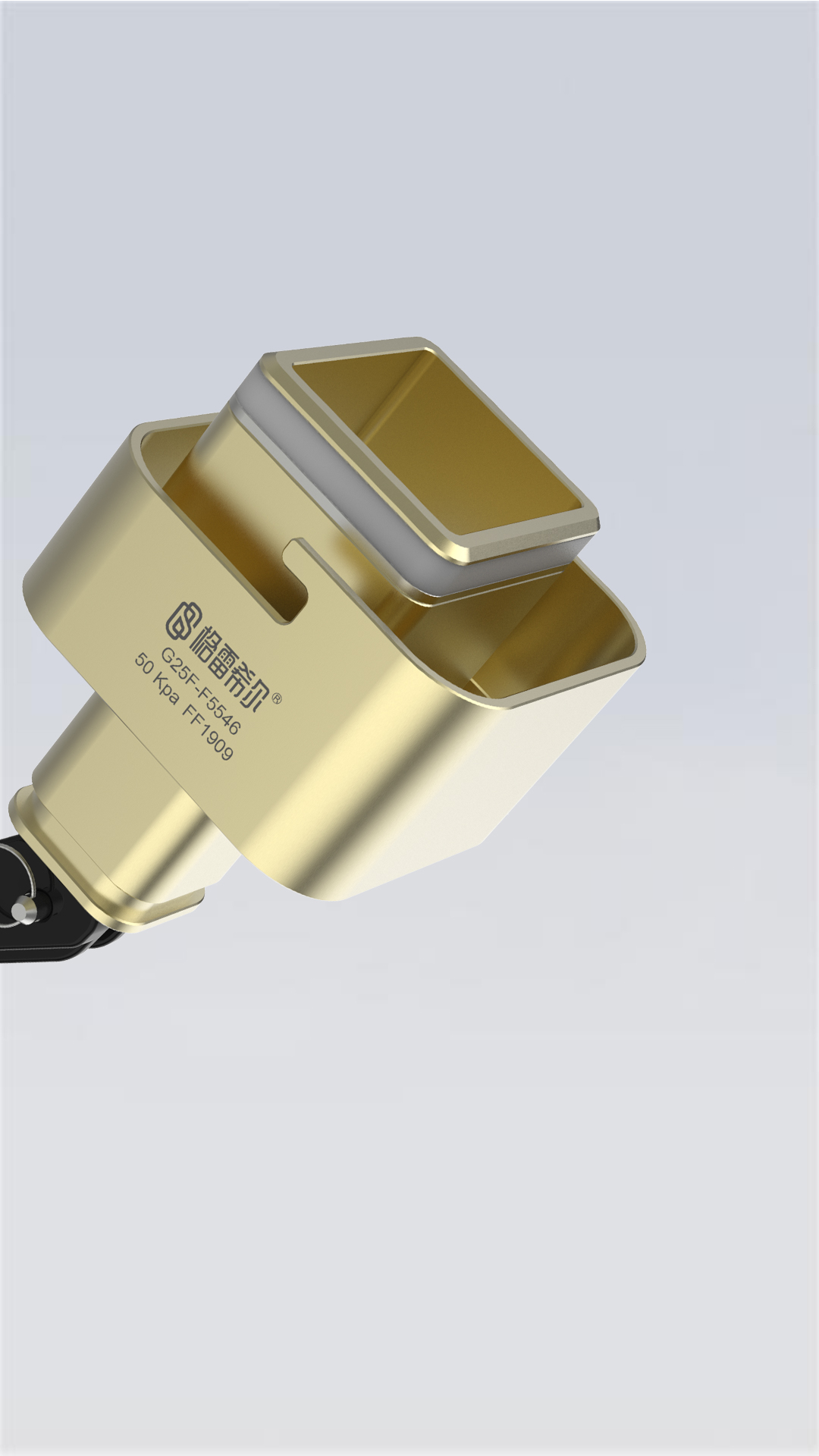

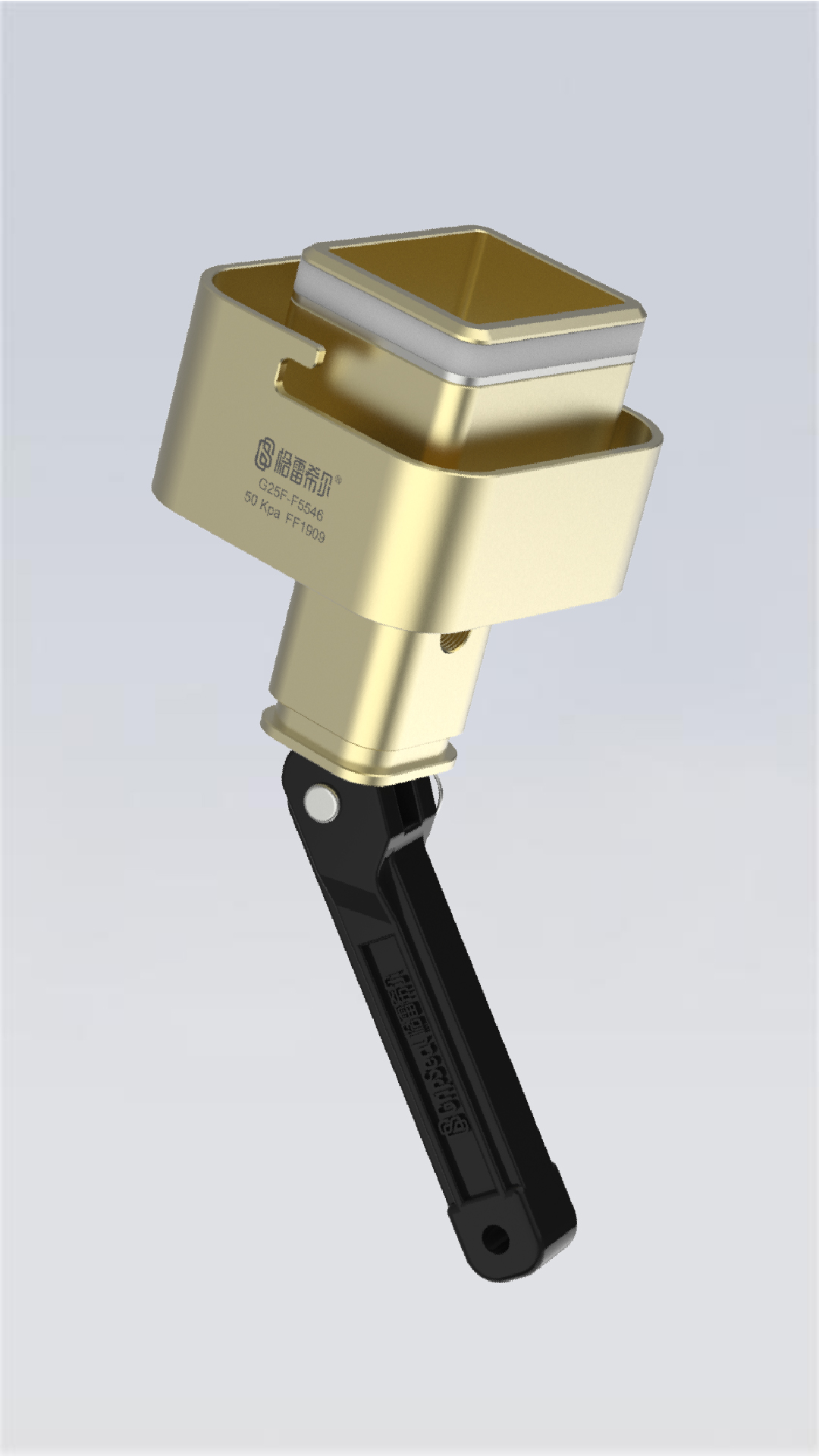

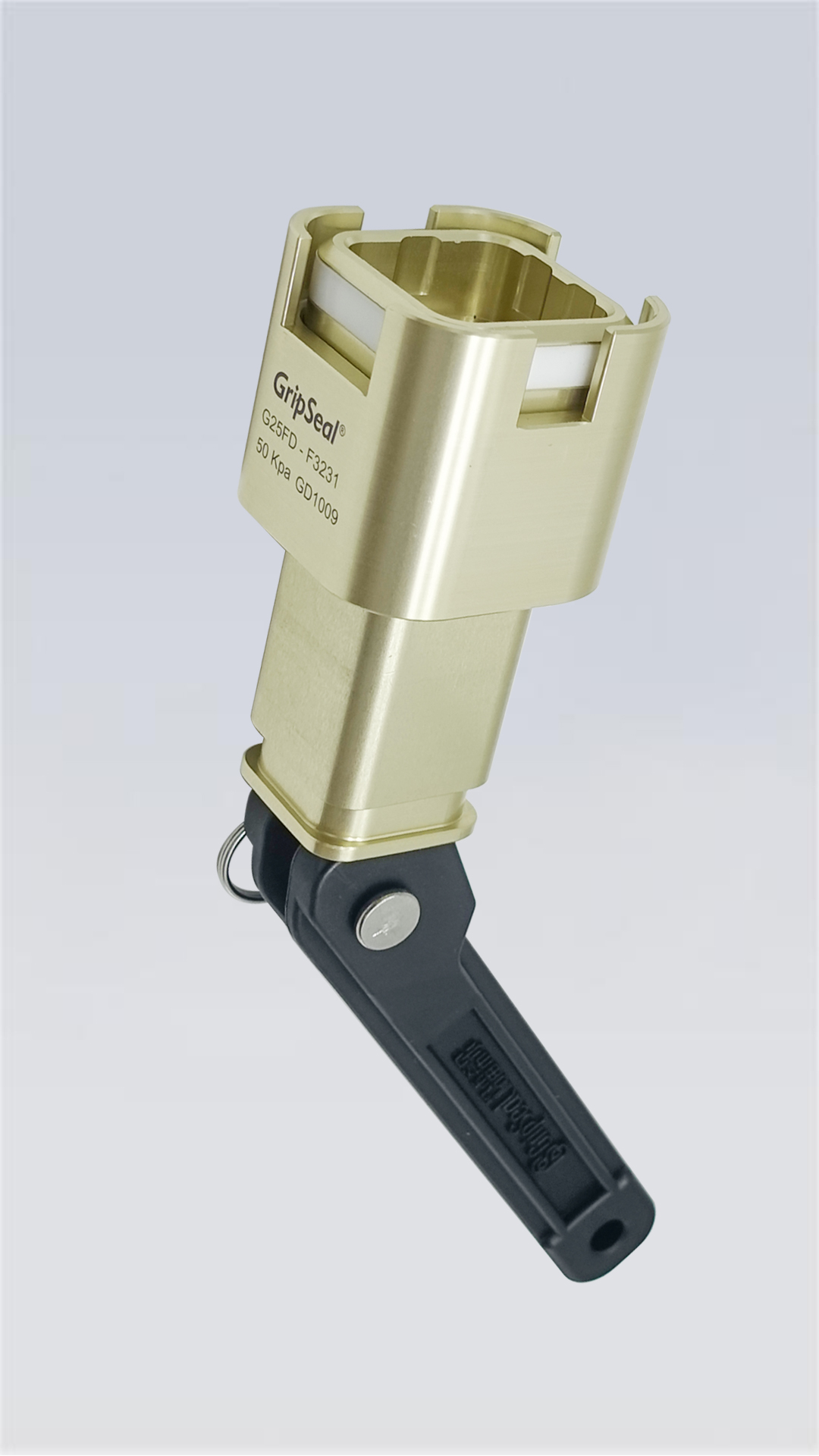

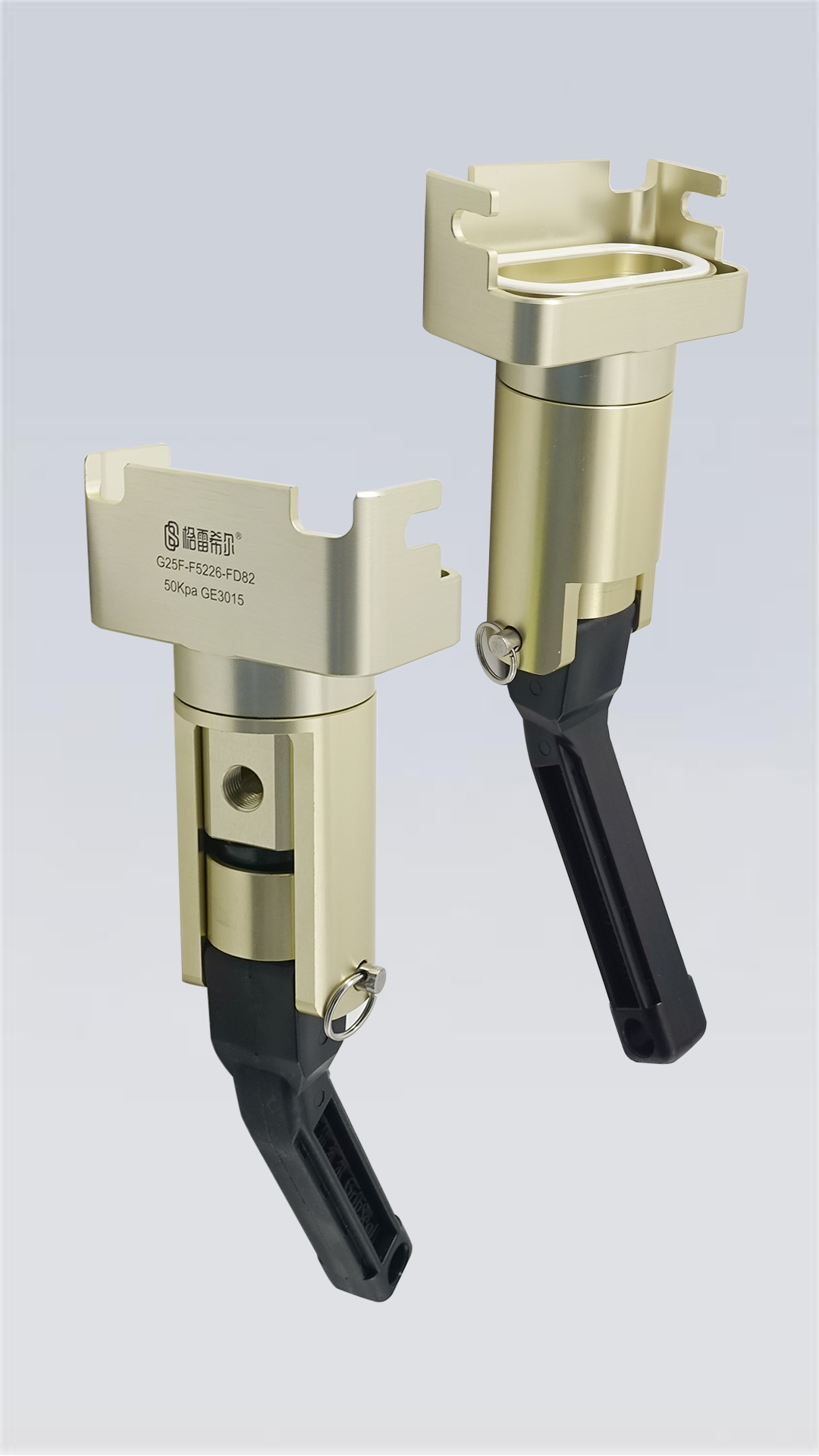

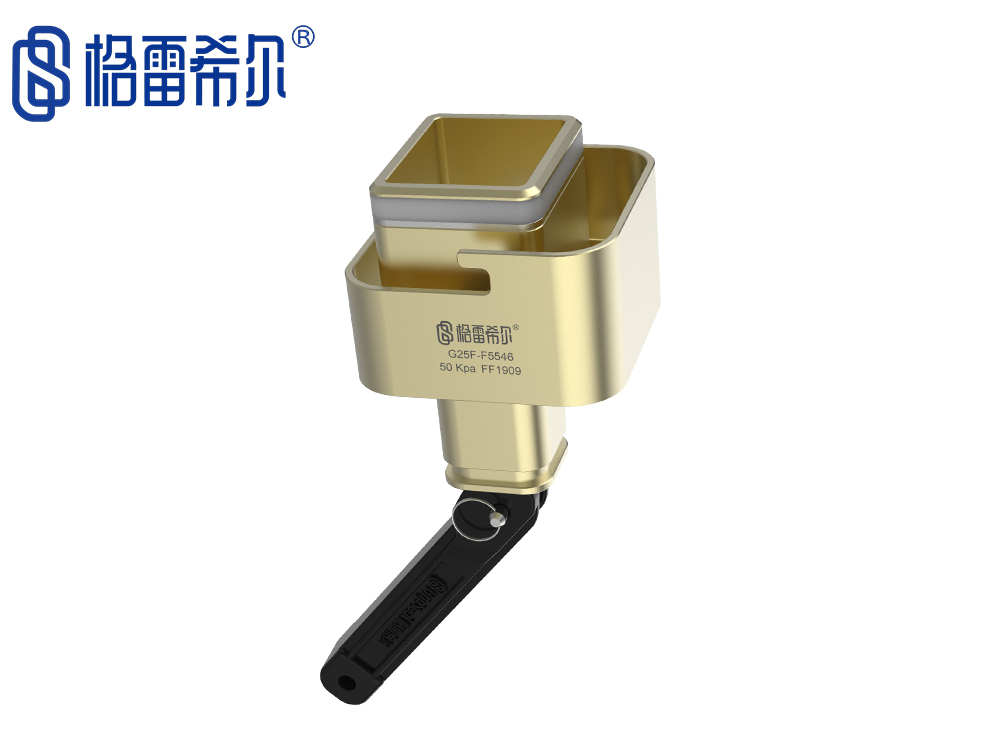

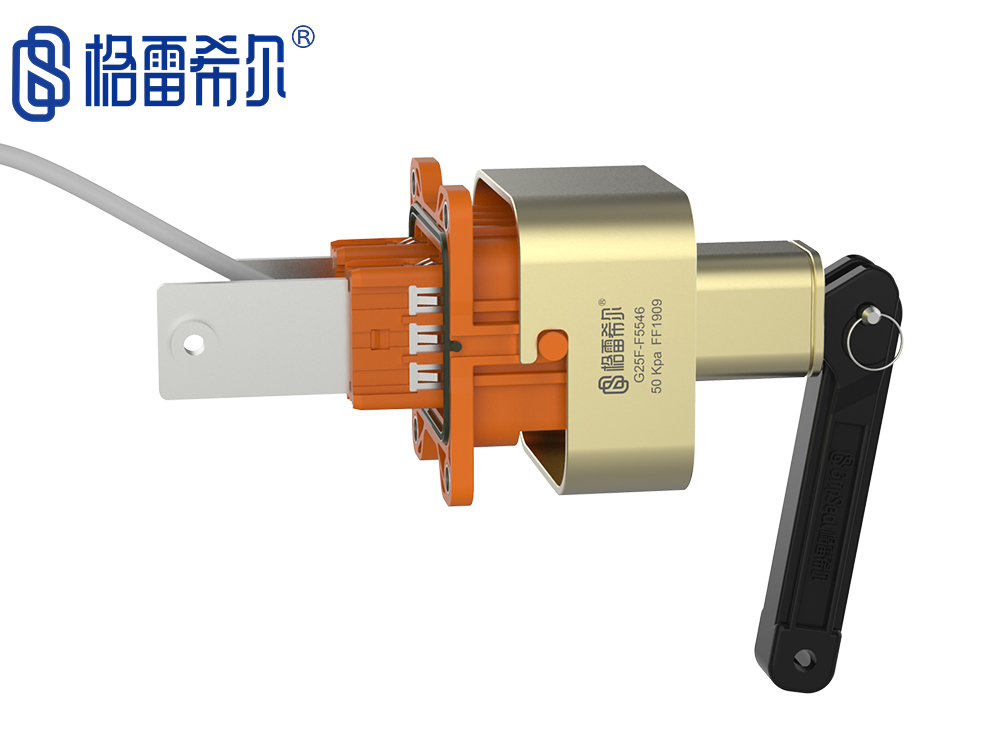

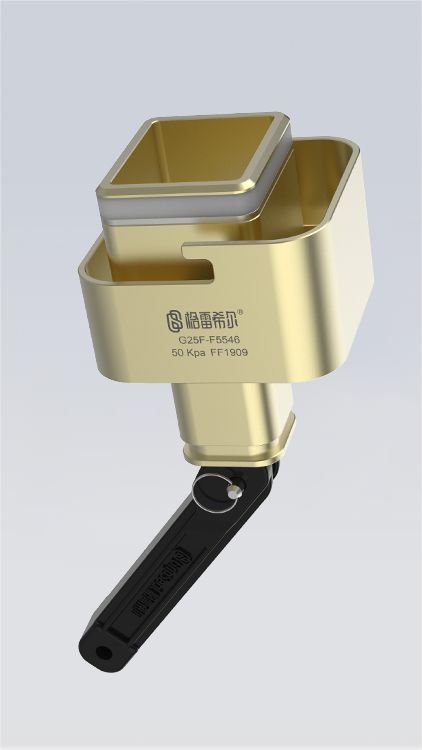

型号：G25F-F5546 应用：可充可堵两用	型号：G25F-F5244 应用：可充可堵两用	型号：G25F-F5226 应用：可充可堵两用	型号：G25FD-F3231 应用：只可用于封堵	型号：G25F-F2919 应用：可充可堵两用

G25F系列的操作方式

Operation method of G25F series

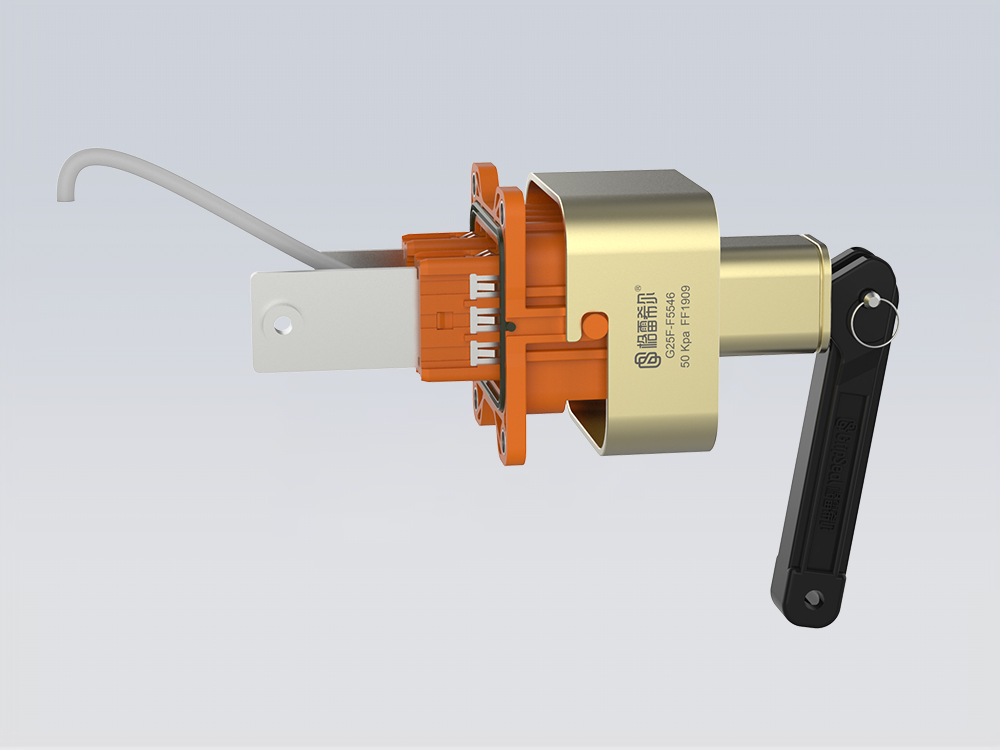

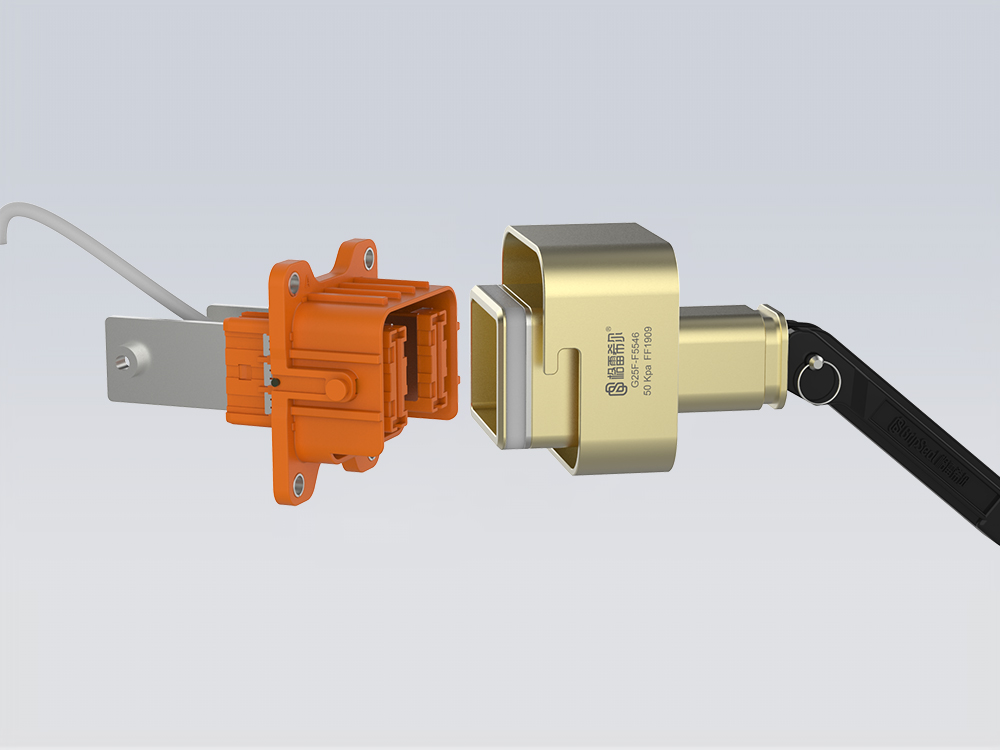

步骤1： 将接头前端密封圈放入待密封的电连接器插座内	步骤2： 移动滑套锁住电连接器插座的凸起部位，90°折动手柄即可
