螺纹密封测试接头

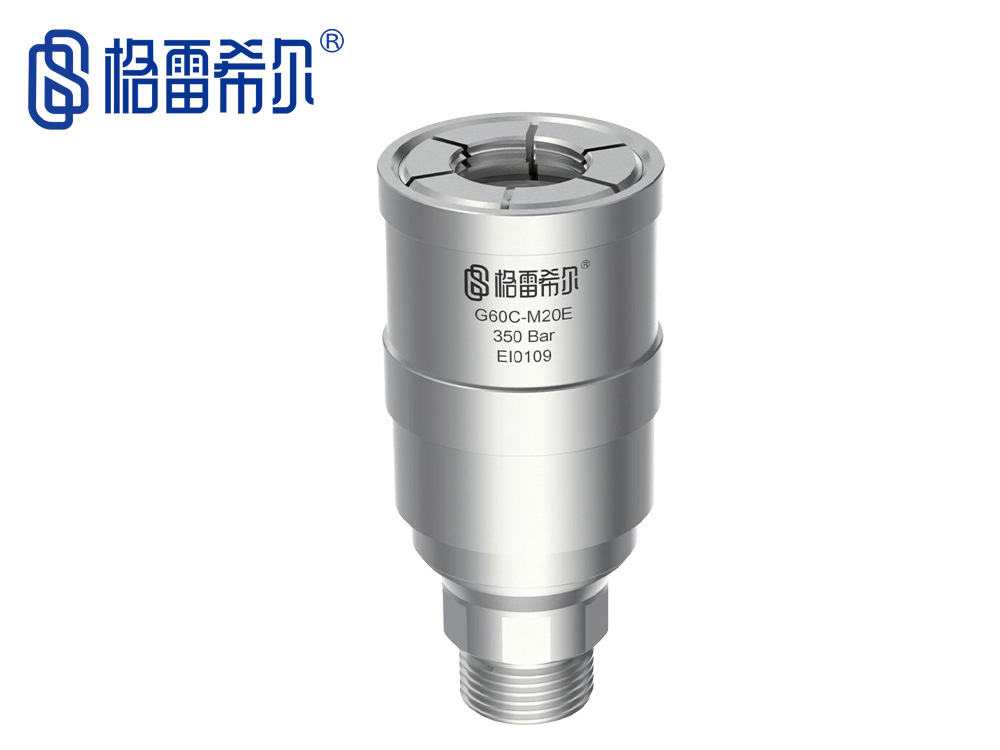

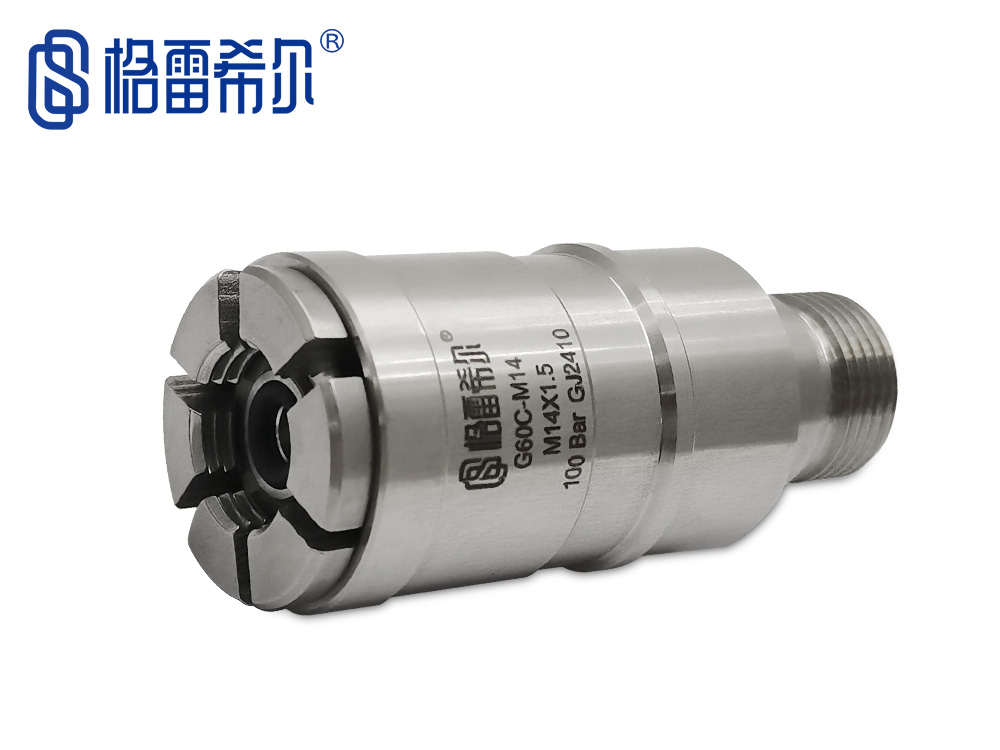

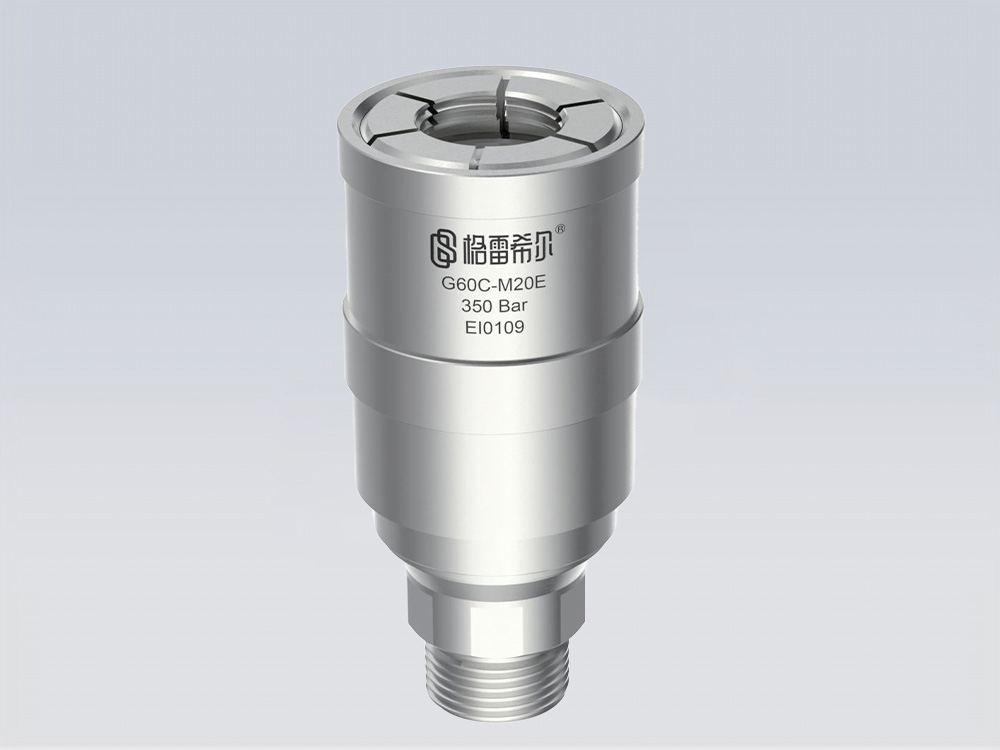

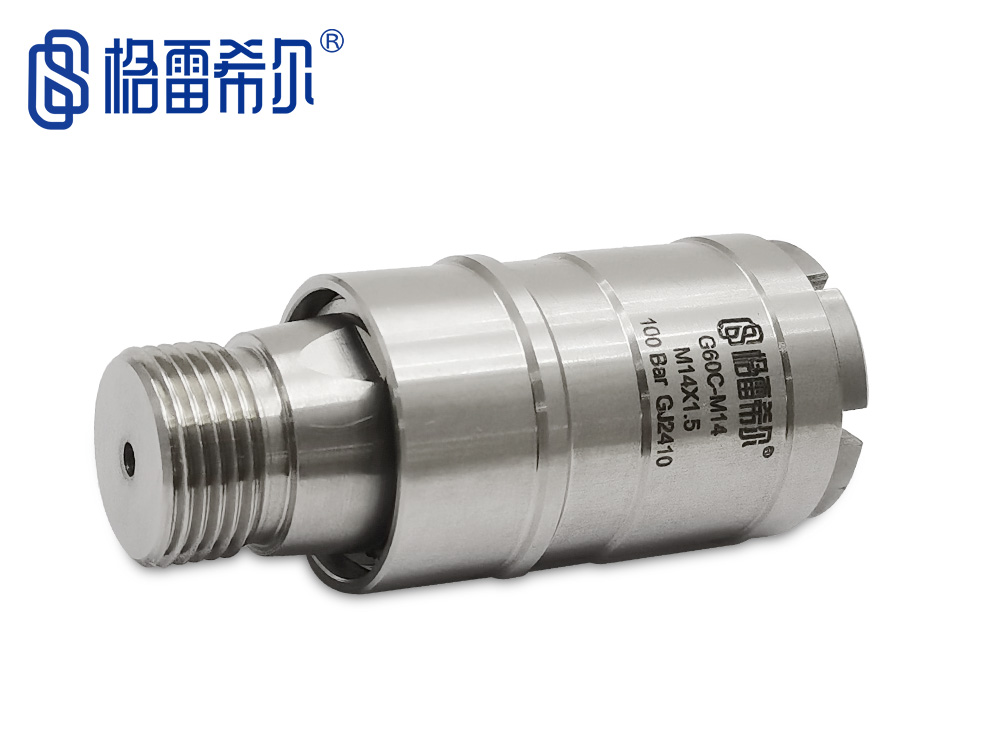

G60C仪器仪表密封测试接头

密封方式：外螺纹

密封范围：参见选型表

产品分类：螺纹密封测试接头

产品描述：G60C系列高压外螺纹密封测试接头，专为仪器仪表行业的测试、校准等服务，集中了格雷希···

在线订购

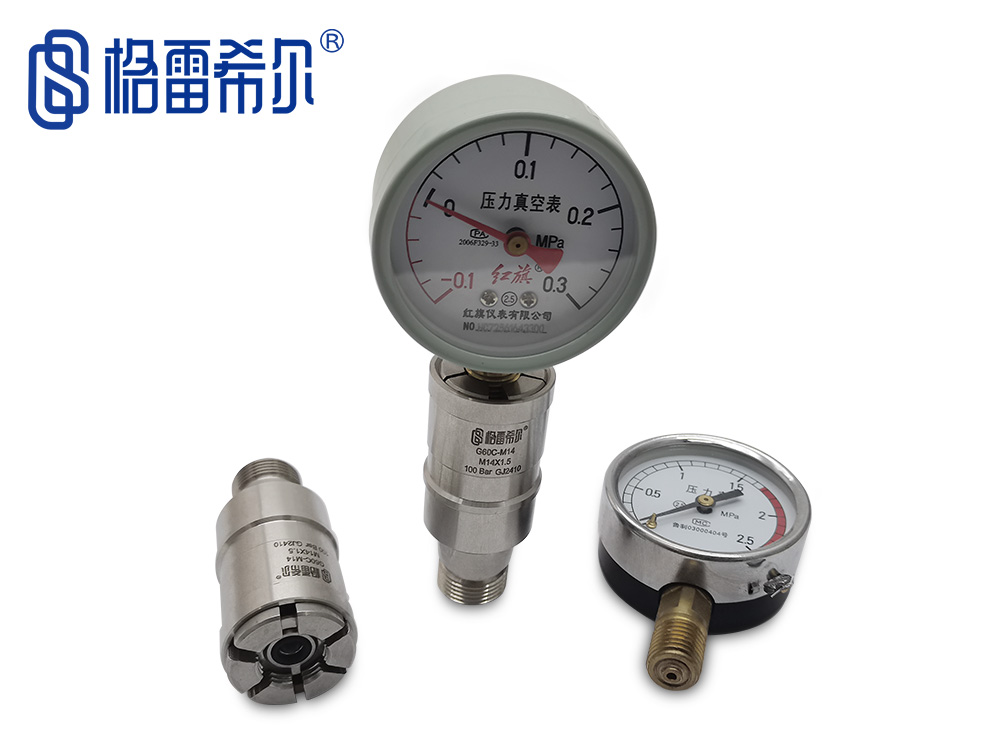

G60C系列高压外螺纹密封测试接头，专为仪器仪表行业的测试、校准等服务，集中了格雷希尔GripSeal多年的密封连接技术，专为仪器仪表优化设计不同规格的使用连接。不管是M20X1.5还是M14X1.5，或是其他的G1/2, G1/4等规格，都有大量现货供应，压力达700bar，根据螺纹规格即可匹配合适的密封测试接头。

密封连接方案

Sealed Connection Scheme

密封连接方案

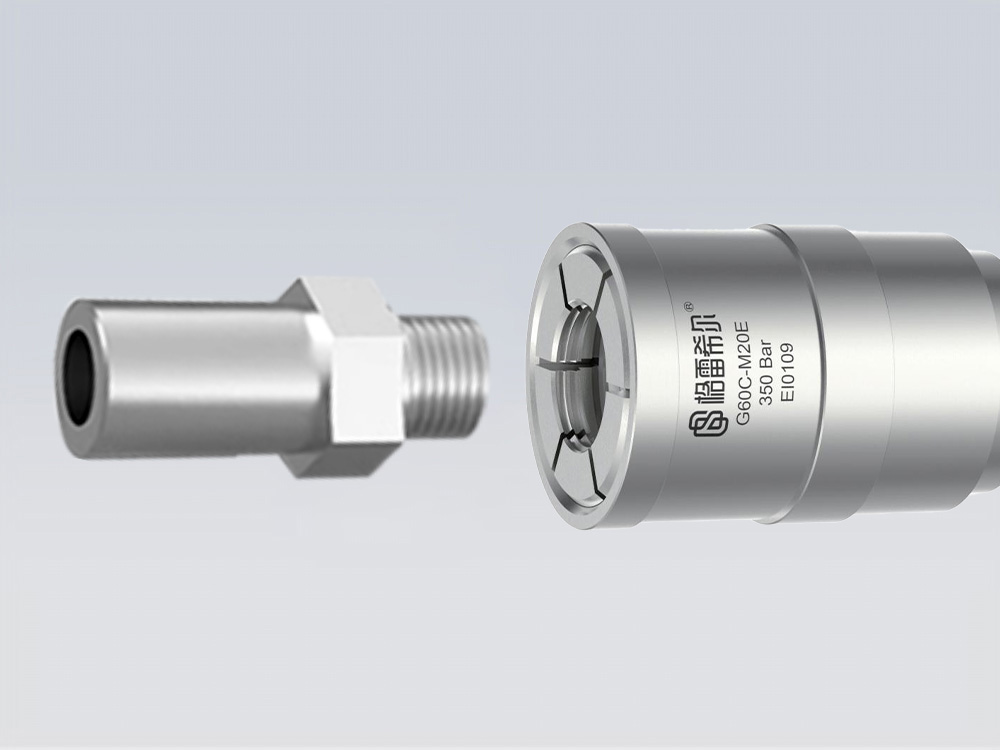

	& 自锁式外螺纹密封连接
	& 端面密封承压极限高，密封可靠
	& 主体采用SS316不锈钢材质，坚固耐磨
	& 大流量通道有效提高测试效率
	& 滑套式操作方式简单可靠，省时省力

产品特点

Product Features

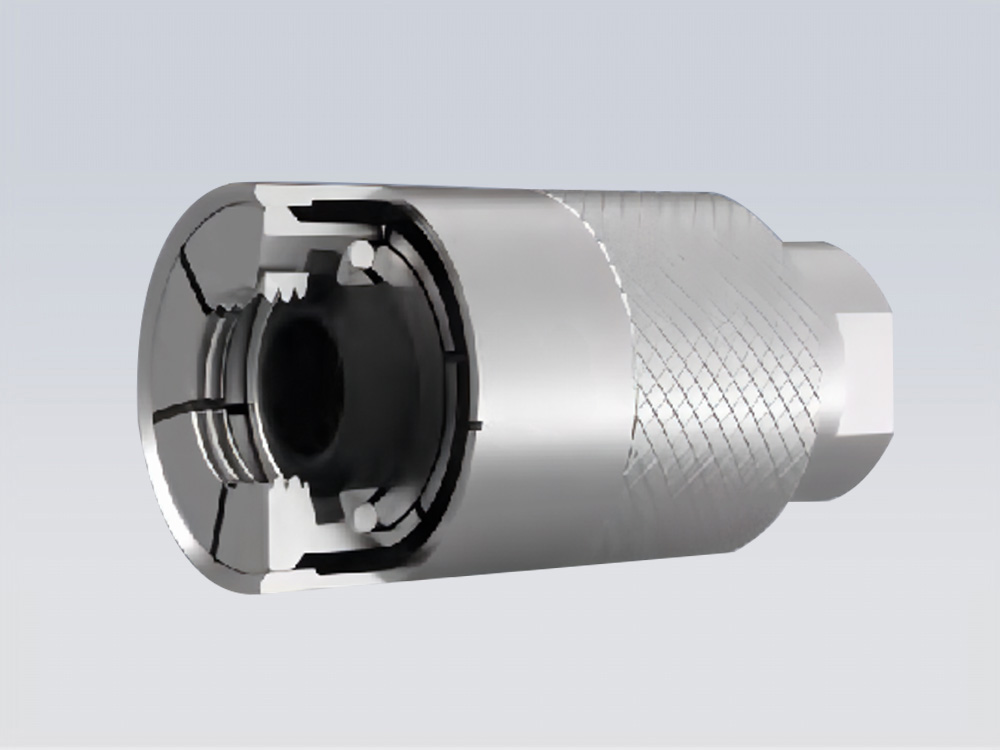

外包式螺纹锁紧，无须旋转，保护用户产品螺纹不被损伤	滑套式结构，轻松推即可实现锁紧与断开	直通式大流量通道减小对运行测试的影响，提高测试效率	端面密封圈密封可靠，日常维护简单，易于更换

规格与参数

Specifications and Parameters

规格与参数

& 操作压力：从真空到700Bar
& 密封范围：参见选型表
& 插入尺寸：25mm起
& 流量接口：参见选型表
& 主体材料：SS316 不锈钢
& 主密封圈：丁腈橡胶
& 操作温度：-20℃至120℃

规格型号表

Specification and Model Table

格雷希尔

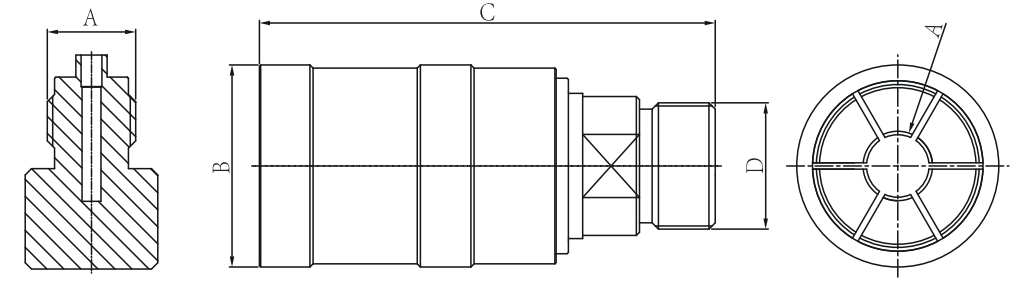

G60C结构图

产品型号	尺寸A	主体编号	尺寸B	尺寸C	尺寸D	压力/主体材质	密封圈材质	密封圈型号
G60C-M10C	M10*1.0	1C	25	72	M14*1.5	350Bar/316不锈钢	丁腈橡胶	SG60CM10C
G60C-M10E	M10.1.5	1C	25	72	M14*1.5			SG60CM10E
G60C-G01	G1/8"	1C	25	72	M14*1.5			SG60CG01
G60C-R01	R1/8"	1C	25	72	M14*1.5			SG60CR01
G60C-N01	NPT1/8”	1C	25	72	M14*1.5			SG60CN0
G60C-M12C	M12*1.0	2C	32	72	M20*1.5			SG60CM12C
G60C-M12E	M12*1.5	2C	32	72	M20*1.5			SG60CM12E
G60C-M14E	M14*1.5	2C	32	75	M20*1.5			SG60CM14E
G60C-G02	G1/4"	2C	32	75	M20*1.5			SG60CG02
G60C-R02	R1/4"	2C	32	75	M20*1.5			SG60CR02
G60C-N02	NPT1/4"	2C	32	75	M20*1.5			SG60CN02
G60C-M20E	M20*1.5	3C	40	85	M20*1.5			SG60CM20E
G60C-G04	G1/2"	3C	40	85	M20*1.5			SG60CG04
G60C-R04	R1/2"	3C	40	85	M20*1.5			SG60CR04
G60C-N04	NPT1/2"	3C	40	85	M20*1.5			SG60CN04
G60HP-M14E	M14*1.5	2HP	36	85	M14*1.5	700Bar/316不锈钢	丁腈橡胶	SG60HPM14E
G60HP-M20E	M20*1.5	3HP	43	95	M20*1.5	700Bar/316不锈钢	丁腈橡胶	SG60HPM20E

格雷希尔GripSeal密封测试接头的各系列产品，可为不同的管型、孔径、接口、螺纹等提供密封方案，近千种标准型号现货供应，并能根据实际需求为各类异型管件提供专业的非标定制解决方案，让所有管件的密封不再是难题，其一秒连接，瞬时密封的核心技术让格雷希尔GripSeal成为密封连接方面的专家。
