螺纹密封测试接头

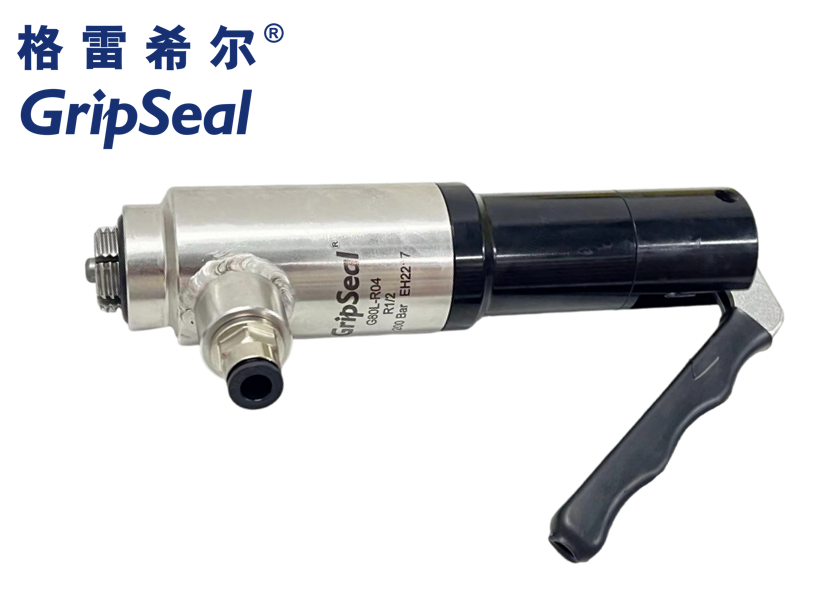

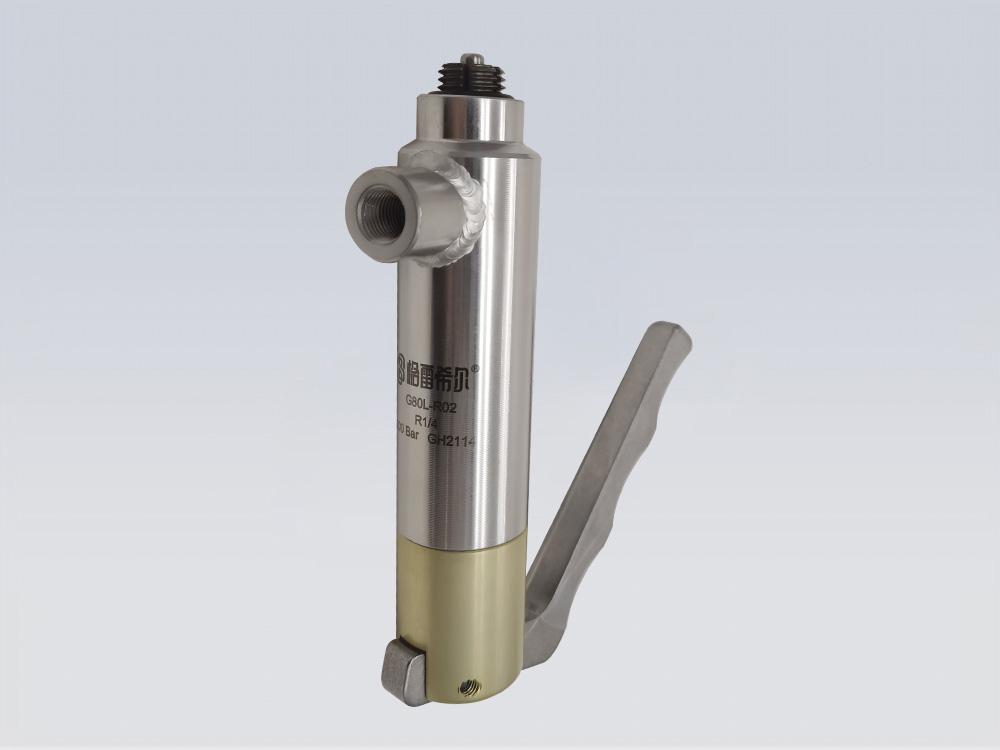

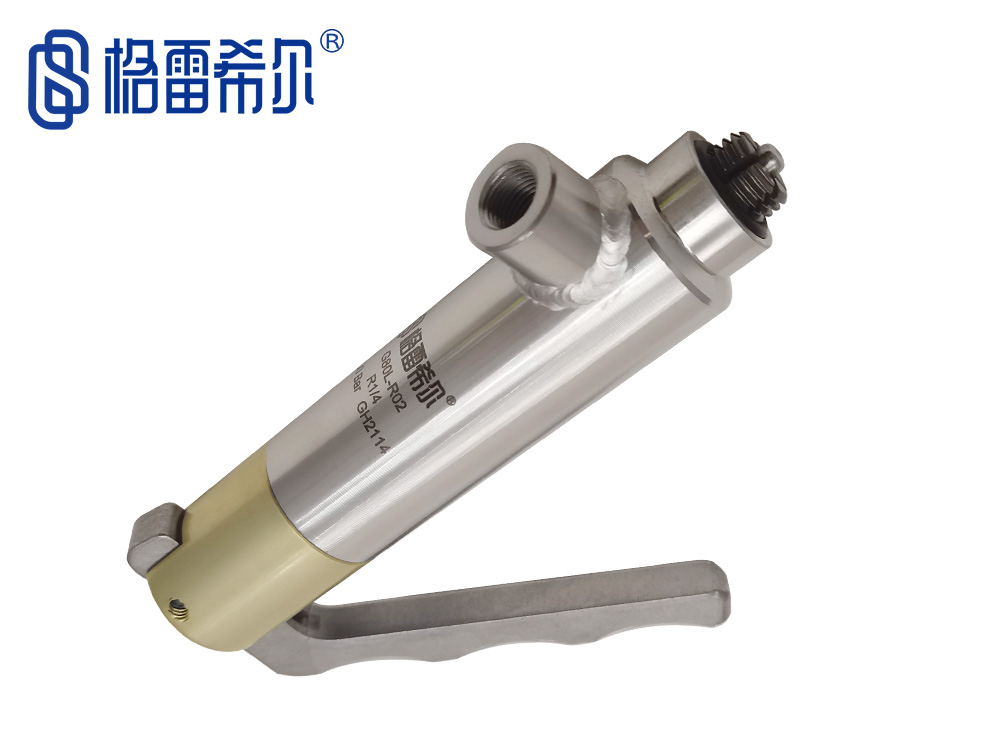

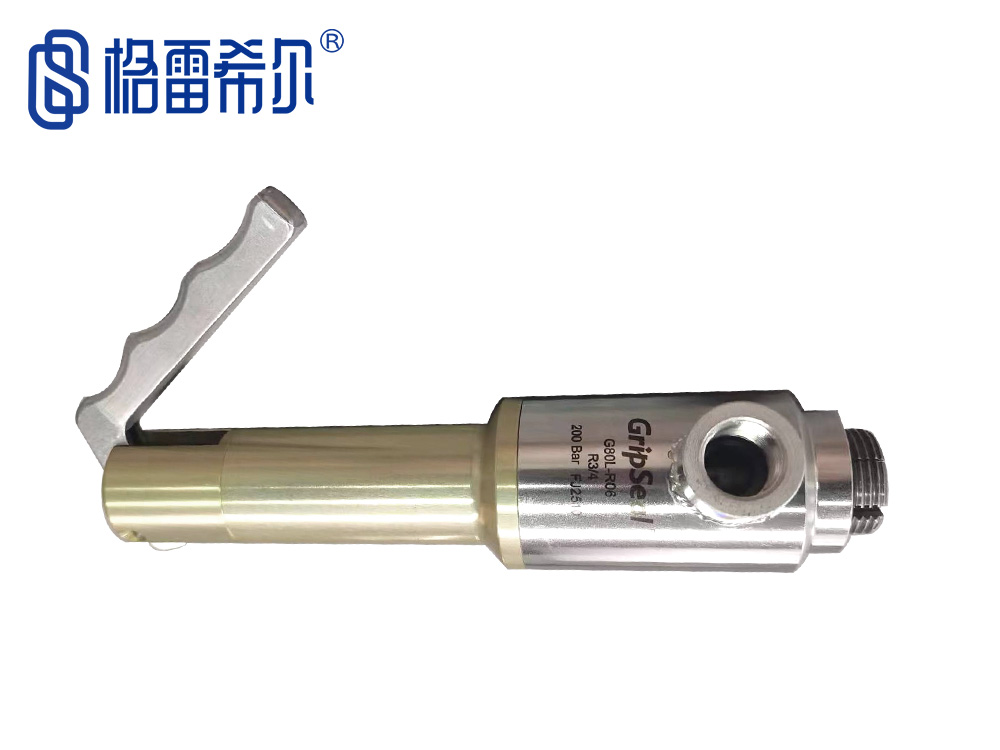

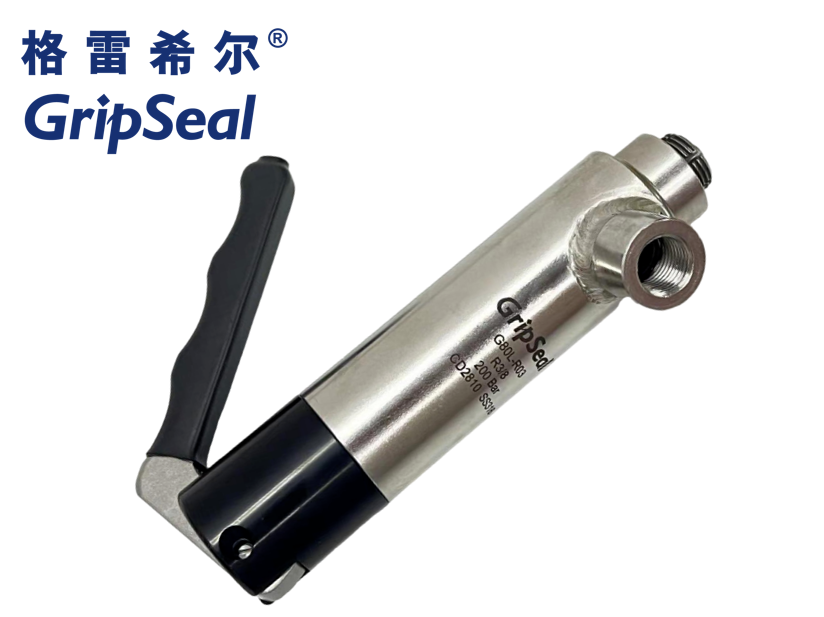

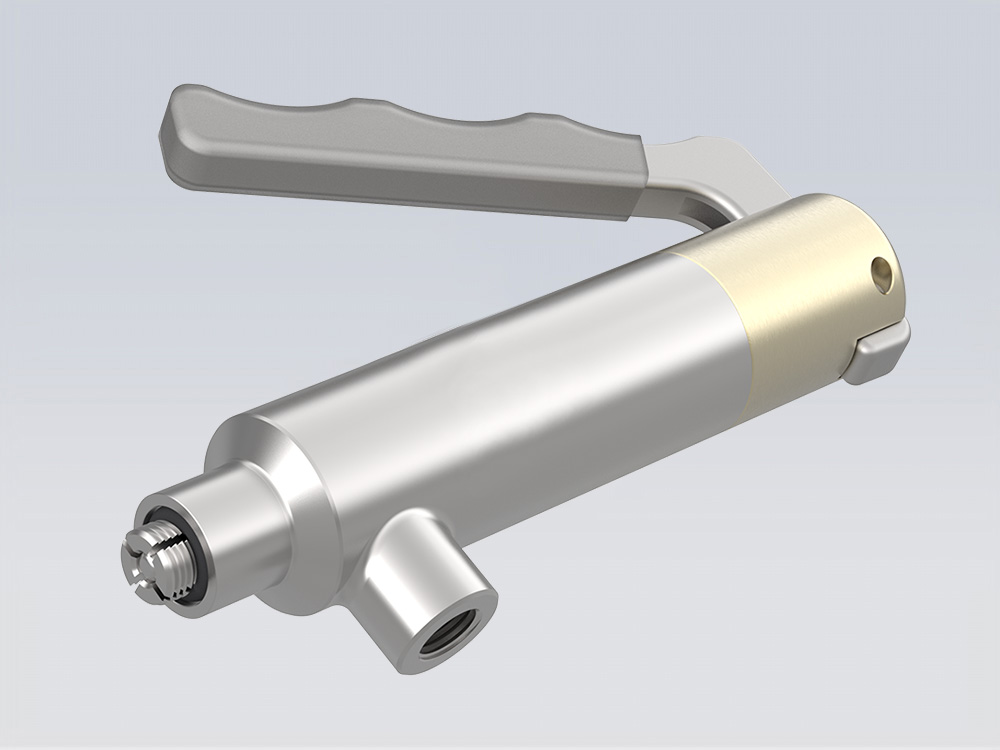

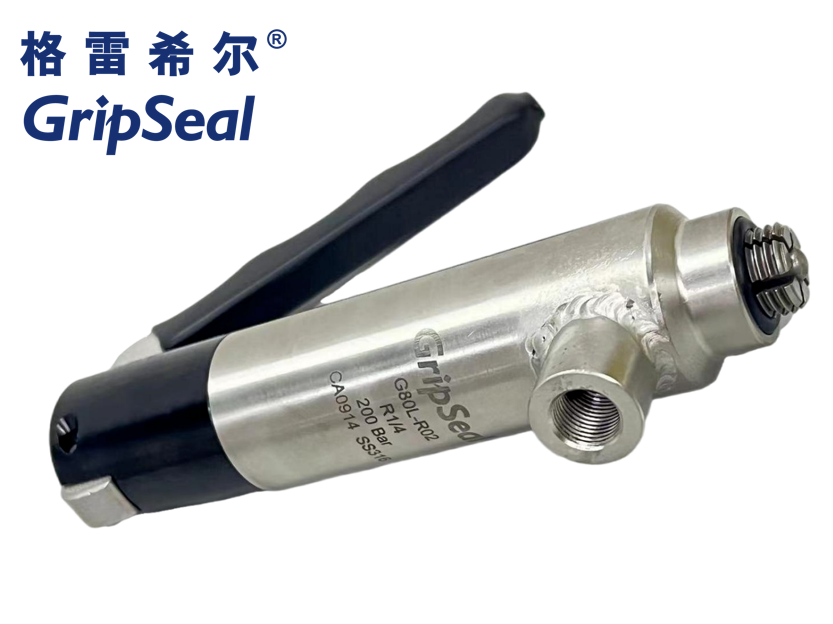

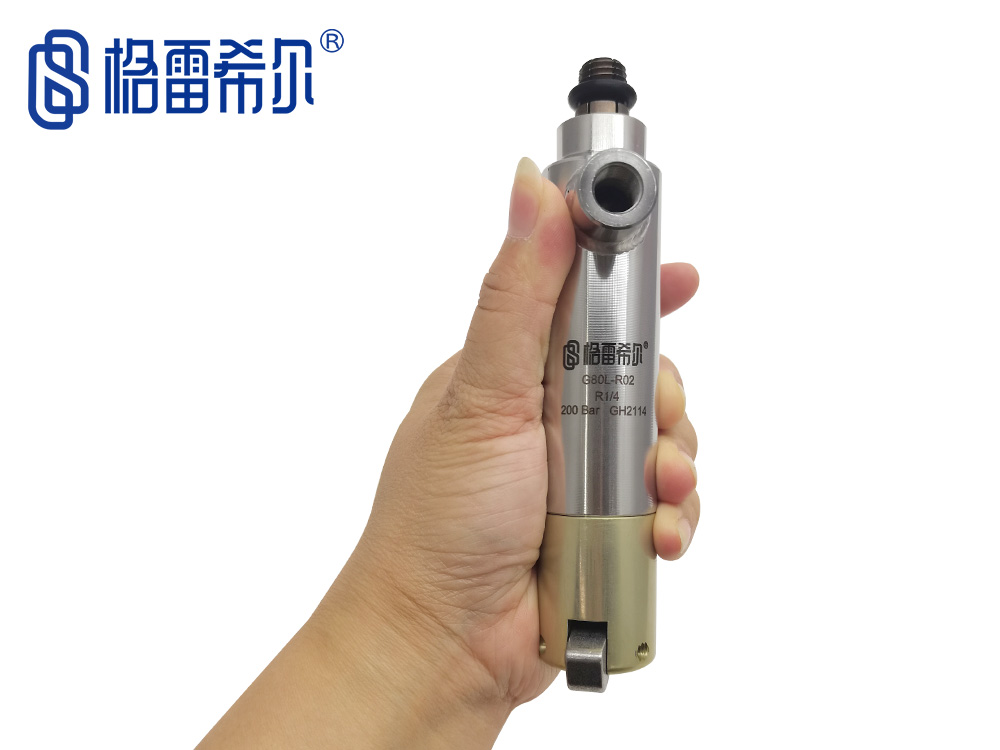

G80L-R锥管螺纹密封测试接头

密封方式：内螺纹

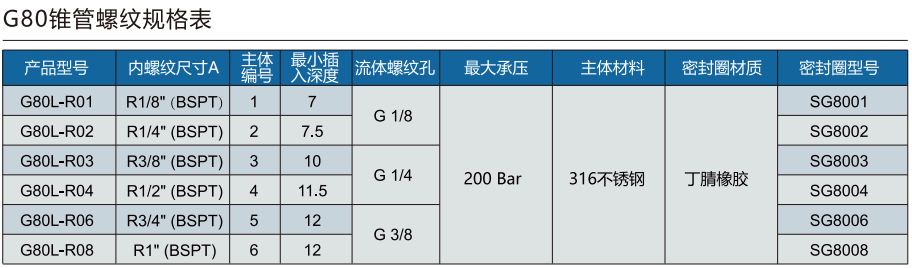

密封范围：参见选型表

产品分类：螺纹密封测试接头

产品描述：G80L-R系列是一款针对PT(BSPT)55度圆锥管螺纹密封连接的高压力测试接头，常用于水及煤···

在线订购

G80L-R系列是一款针对PT(BSPT)55度圆锥管螺纹密封连接的高压力测试接头，常用于水及煤气管行业；其流体孔为国内通用的G1/8、G1/4、G3/8螺纹孔，主体材质为SS316不锈钢材质，最大承压可达200Bar，可提供多种驱动方式以满足各种应用场合的需求，且可互相替换，减少改造成本，并能提供定制化服务为您解决各种密封难题。

密封连接方案

SEALING CONNECTION SCHEME

	& 内螺纹高压密封连接
	& 改善工作效率，降低生产成本
	& O形密封圈更换简单，使用寿命长
	& 多种驱动方式，满足不同应用场景的要求
	& 主体316不锈钢结构，力学性能优秀，坚固耐磨
	& 内部结构维护模块化，一体更换，维修简单

产品特点

PRODUCT FEATURES

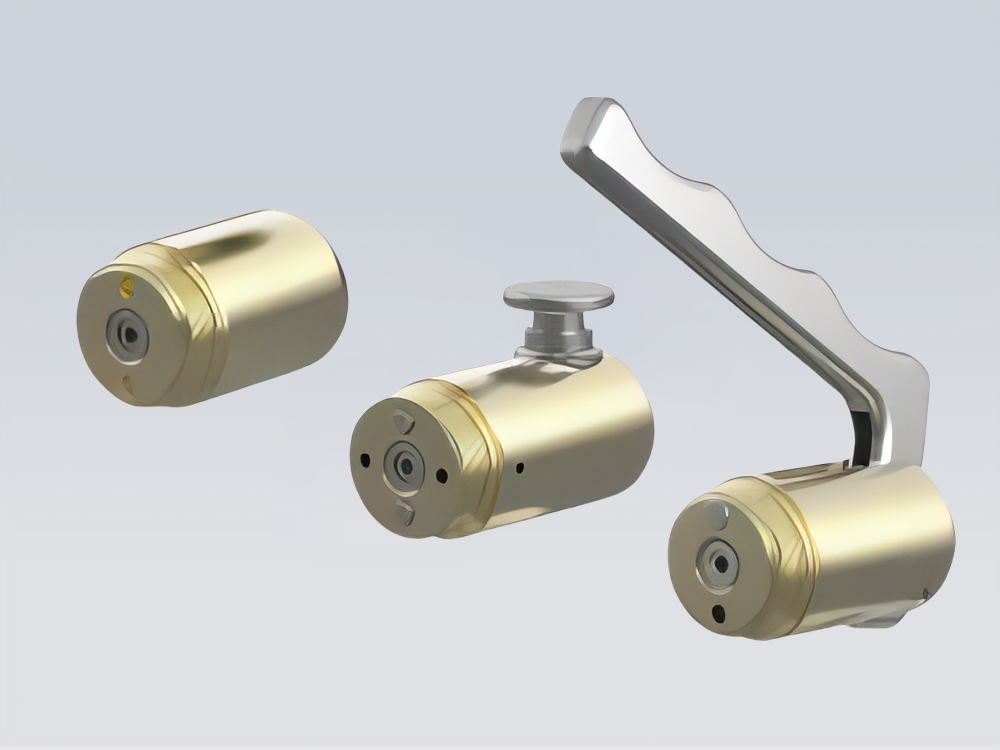

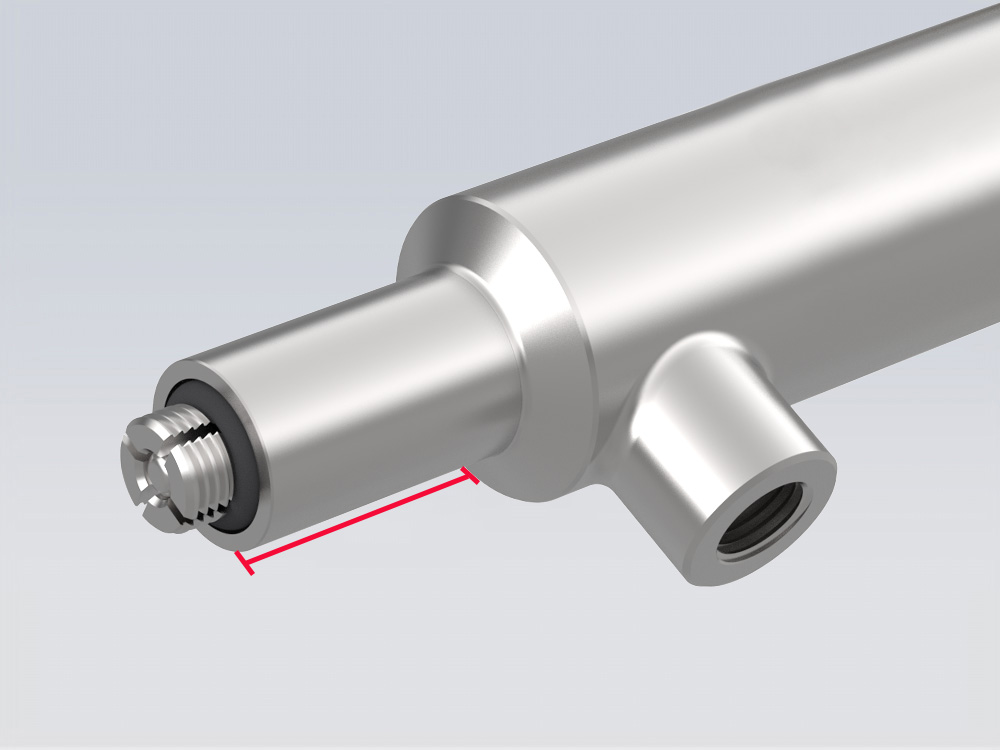

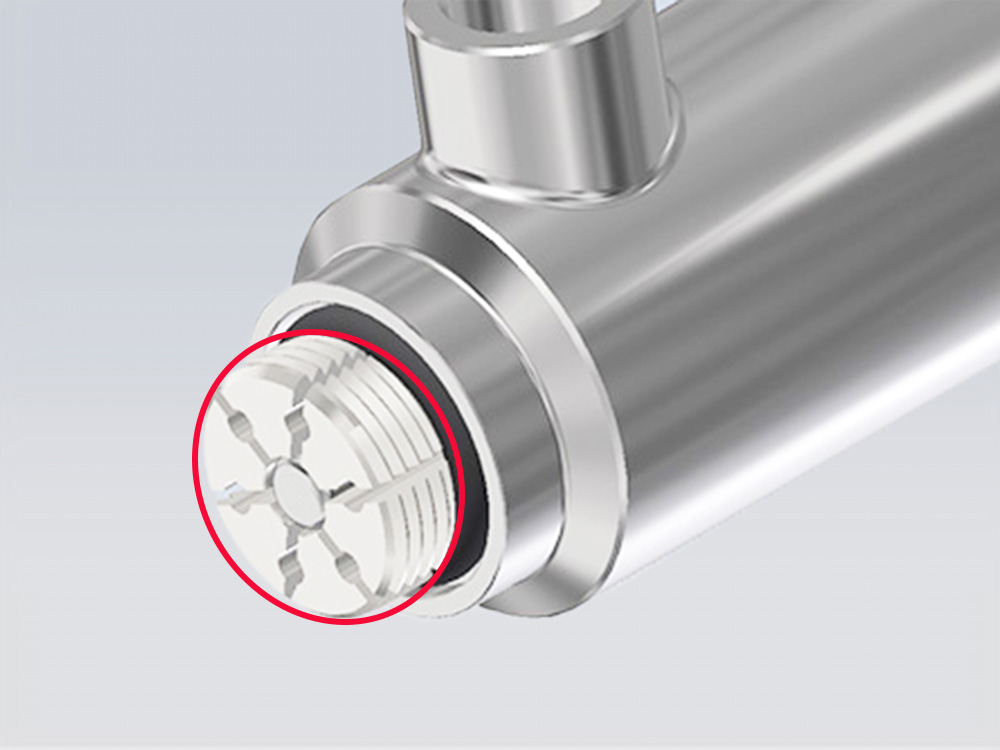

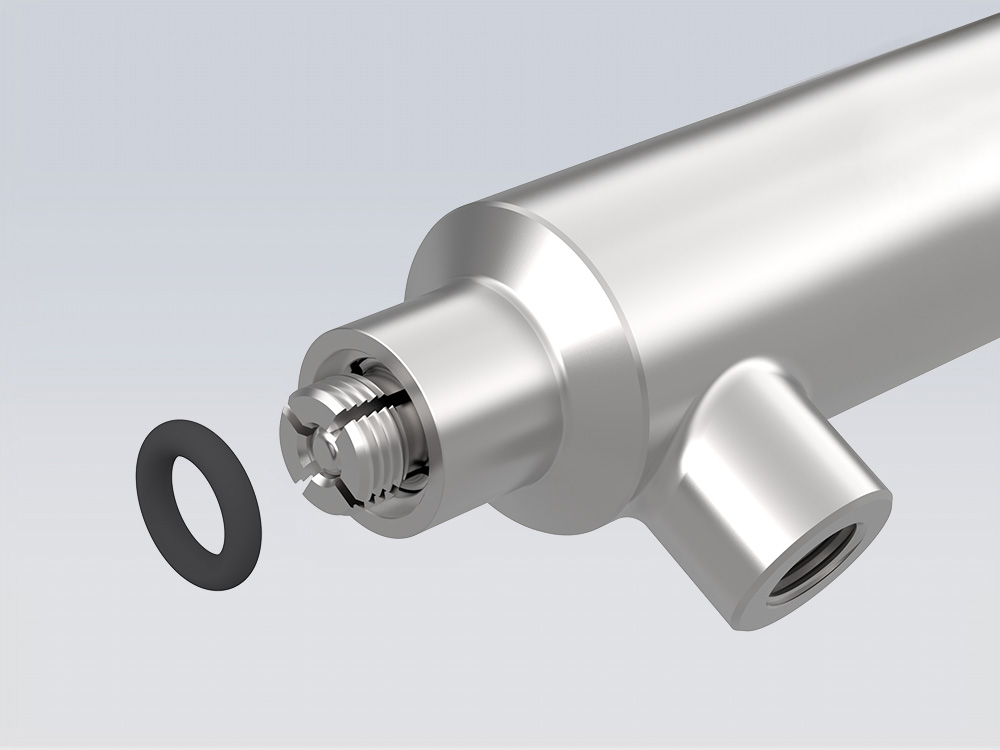

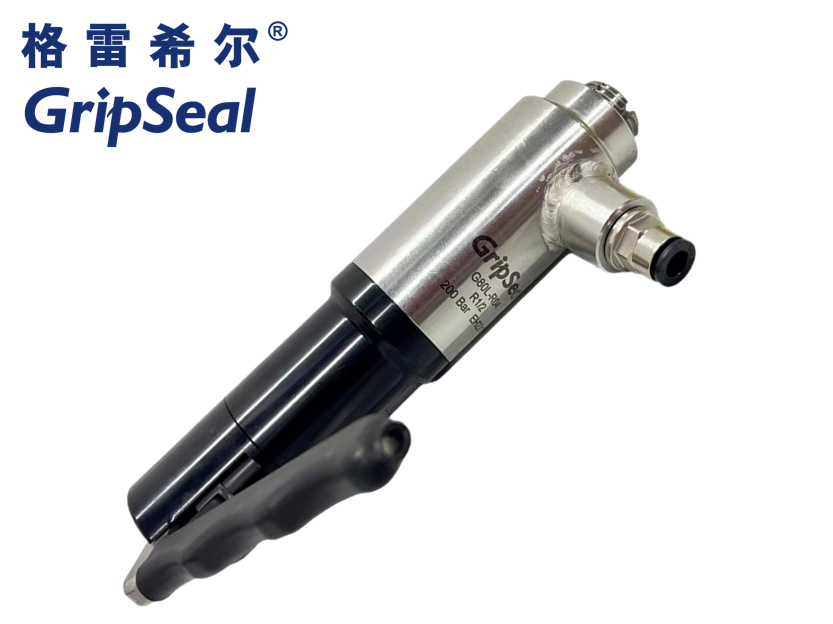

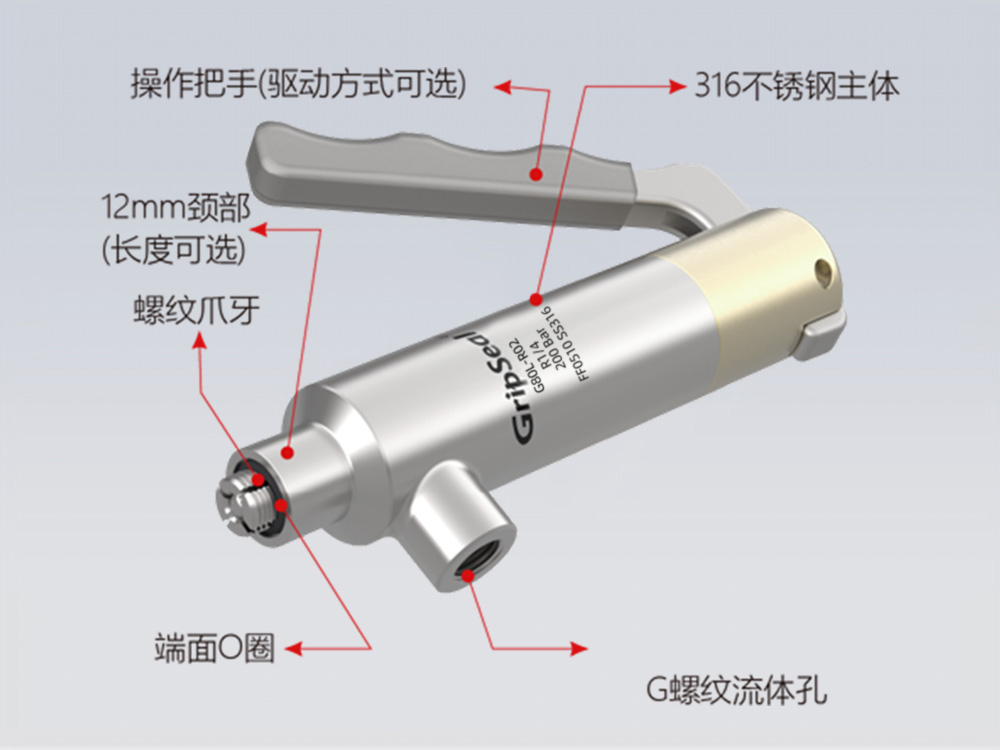

螺纹爪牙膨胀式锁紧内螺纹孔，对螺牙损伤小	驱动方式多样化，满足客户手动、气动操作要求	接头颈部长度可根据实际应用场景定制	螺牙上附有的流量孔可提高流量缩短测试时间	端面O形密封圈更换简单，易于维护

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到200Bar
& 密封范围：参见选型表
& 流量接口：G1/4、G1/8、G3/8
& 主体材料：SS316 不锈钢
& 主密封圈：丁腈橡胶
& 内密封圈：丁腈橡胶
& 插入尺寸：7mm-12mm
& 操作温度：-20℃至120℃

操作方法

OPERATION METHOD

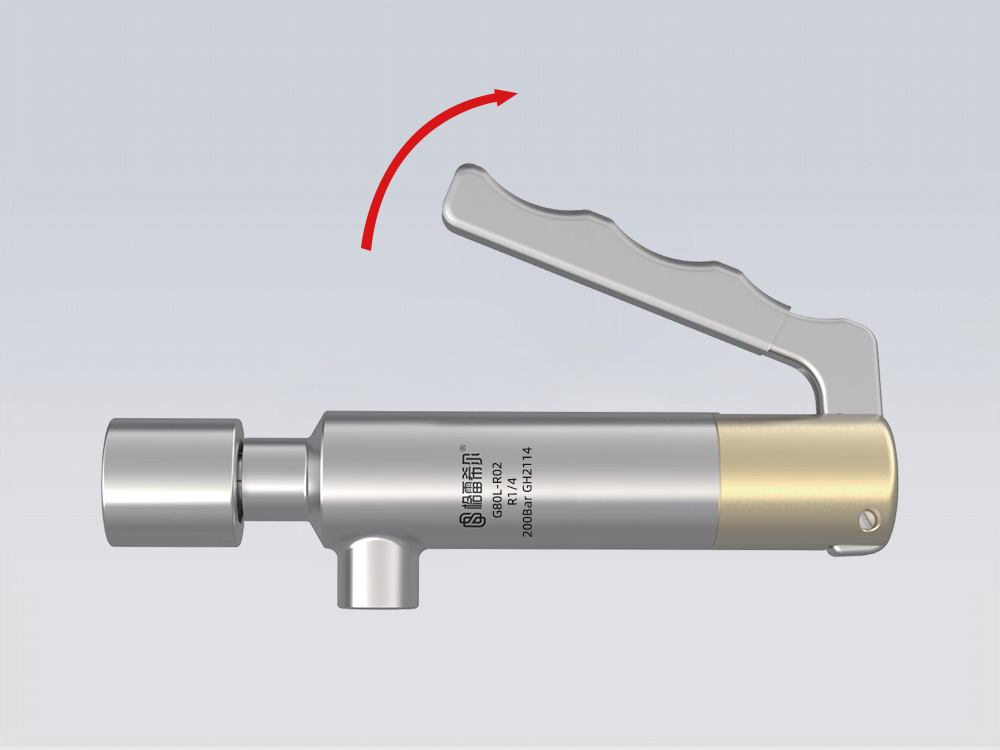

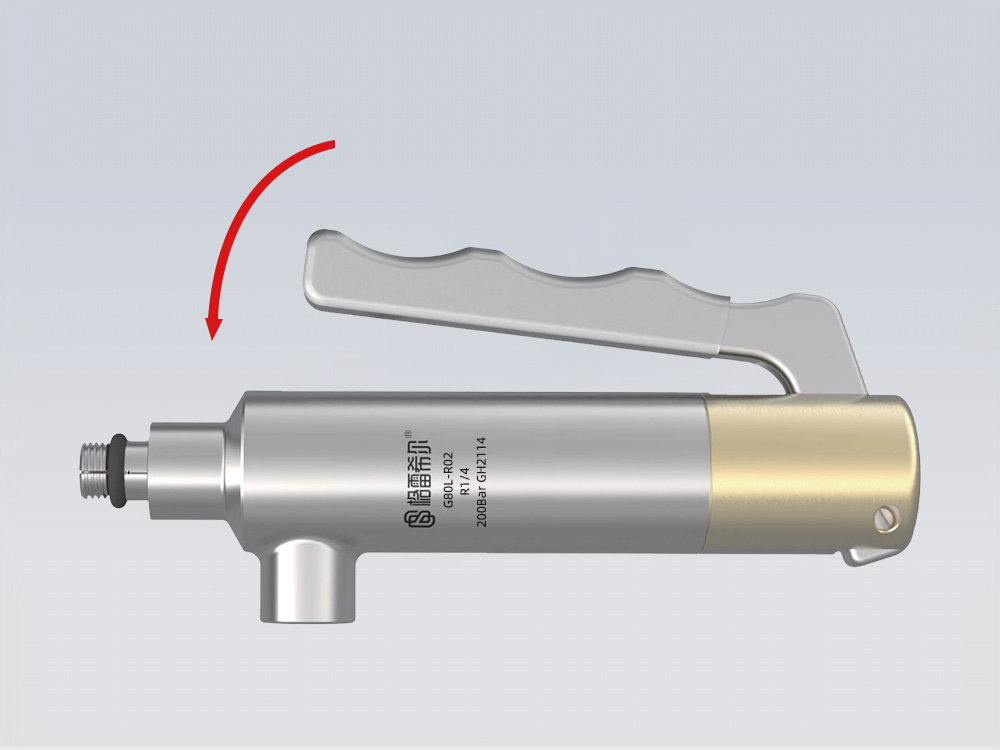

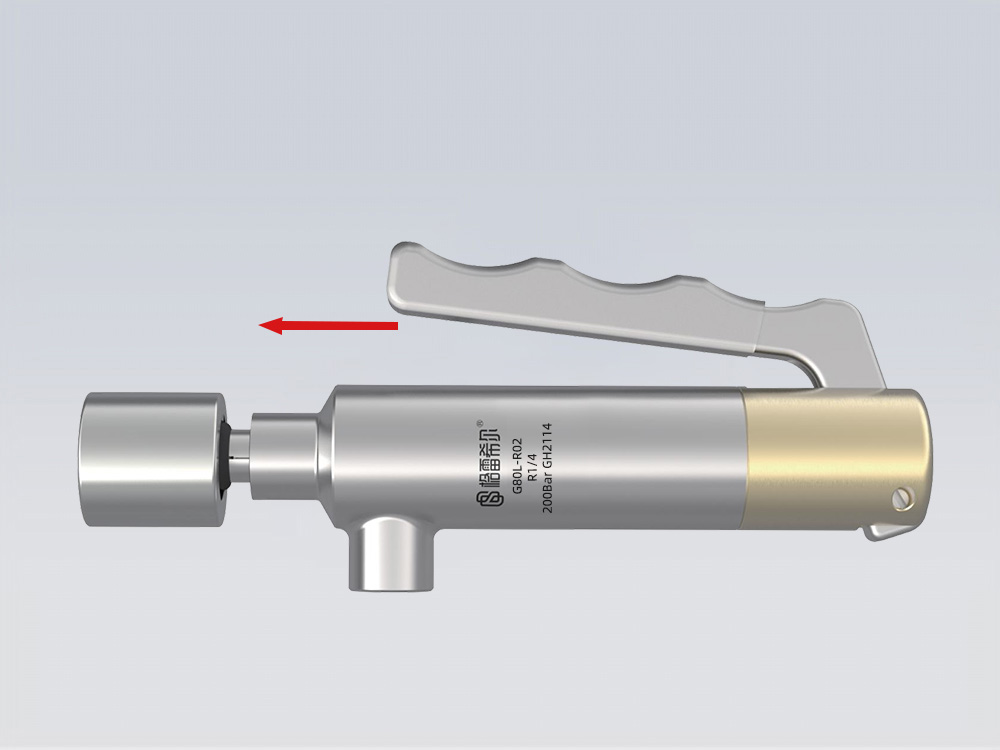

第一步：握紧手柄，爪牙伸出并处于收缩状态	第二步：向测试件接口方向插入爪牙，直到爪牙完全插入接口内部。	第三步：松开手柄，金属爪牙扩张完成抓紧及密封动作
