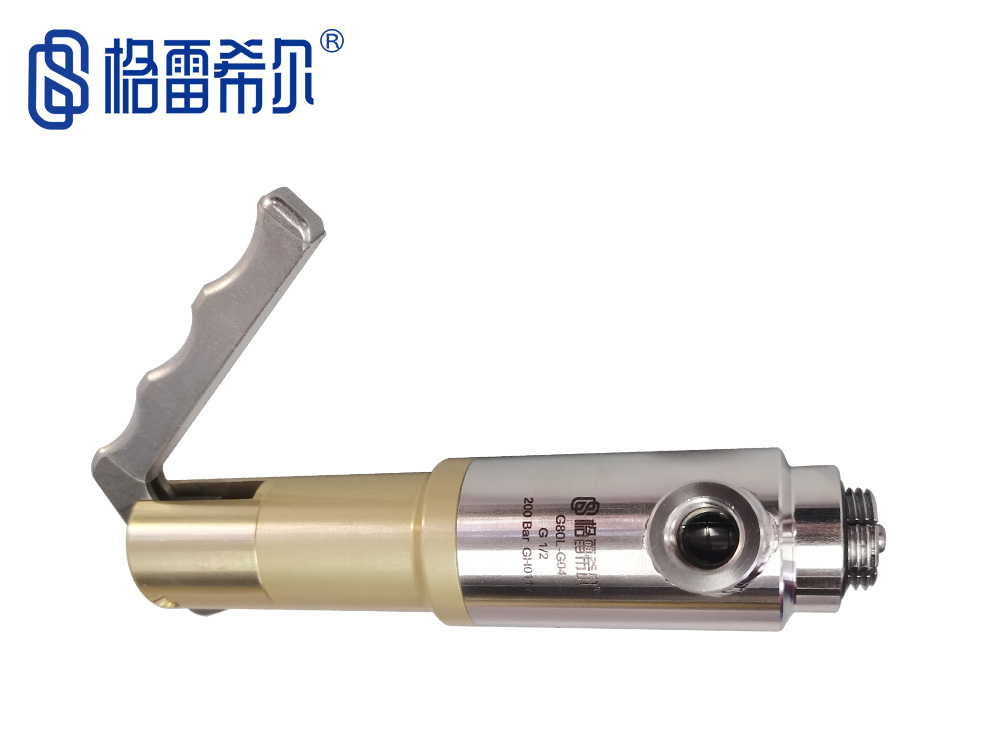

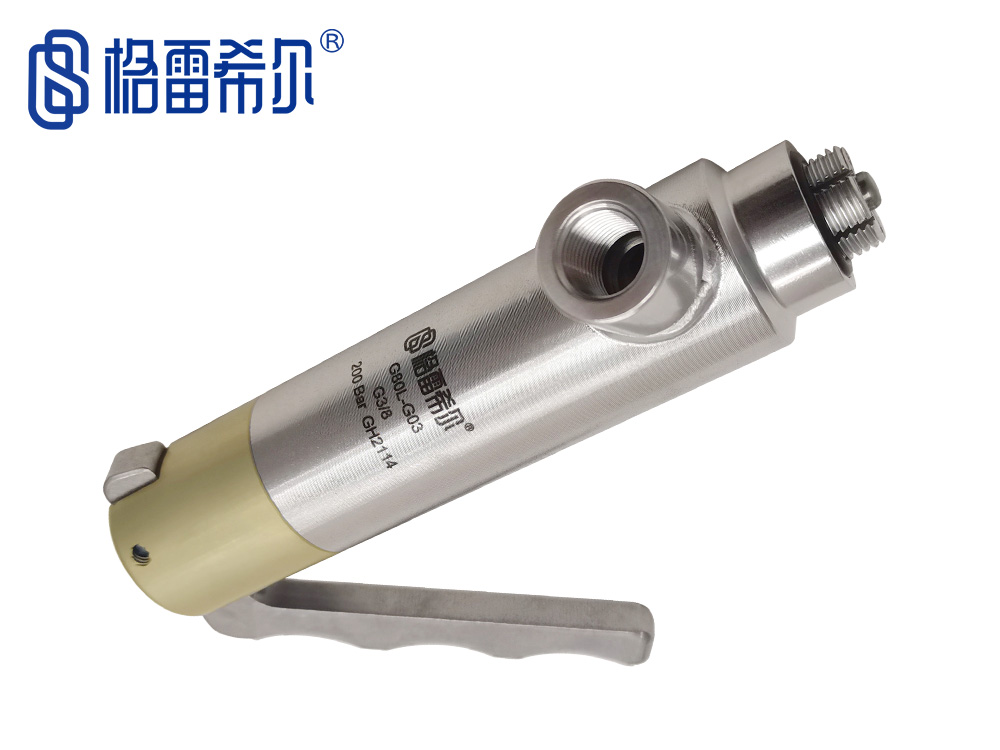

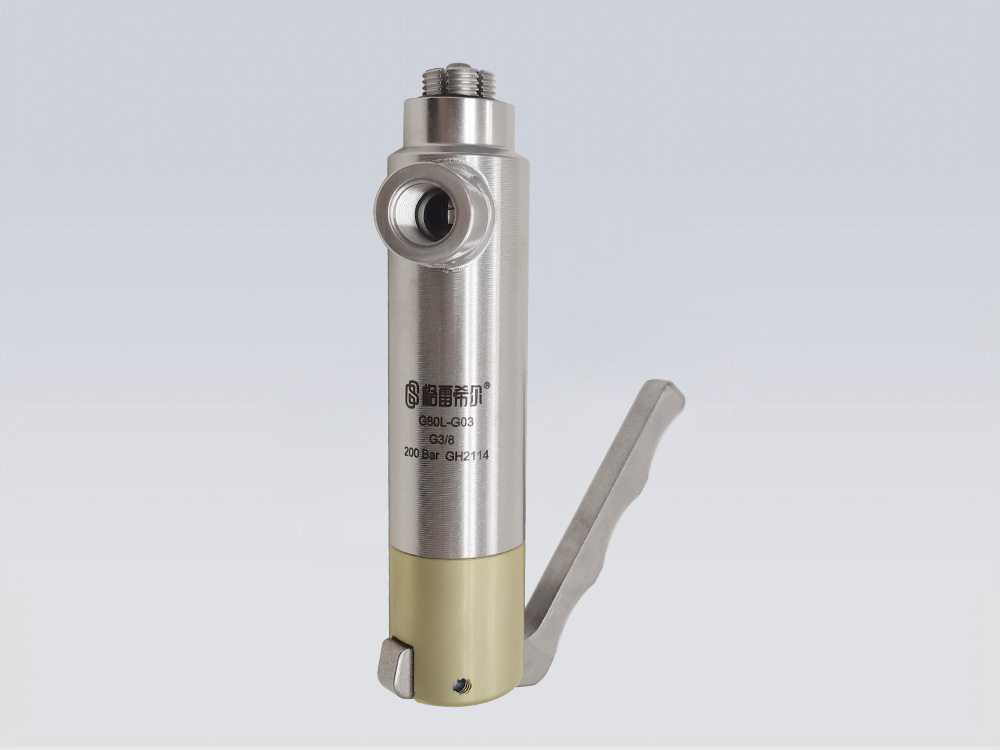

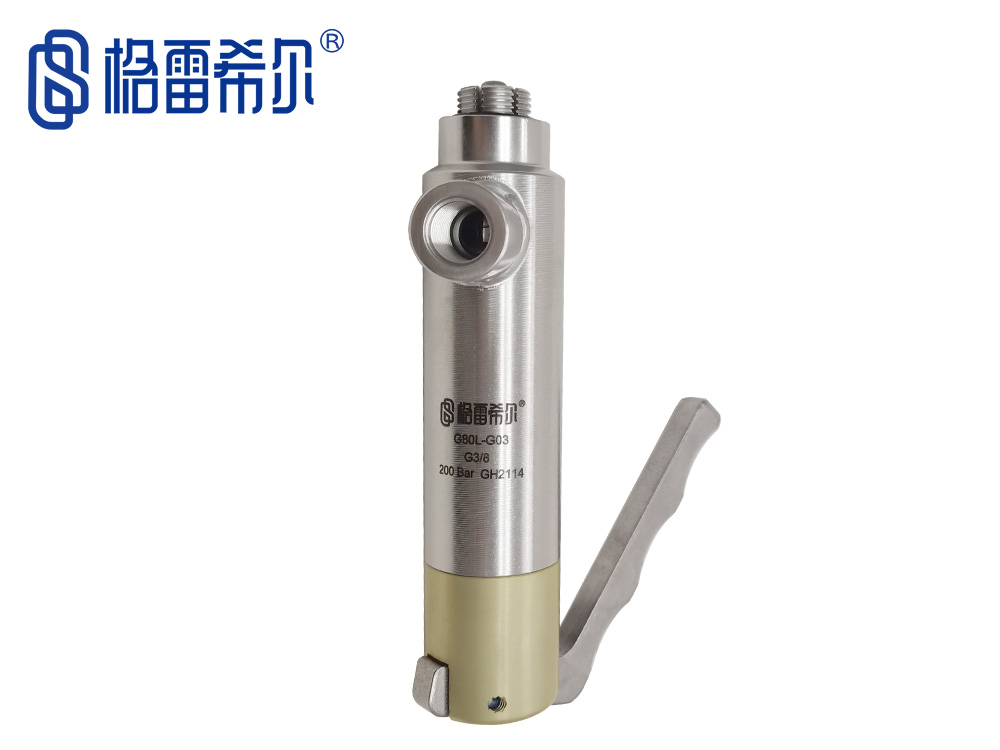

G80L-G管螺纹密封测试接头

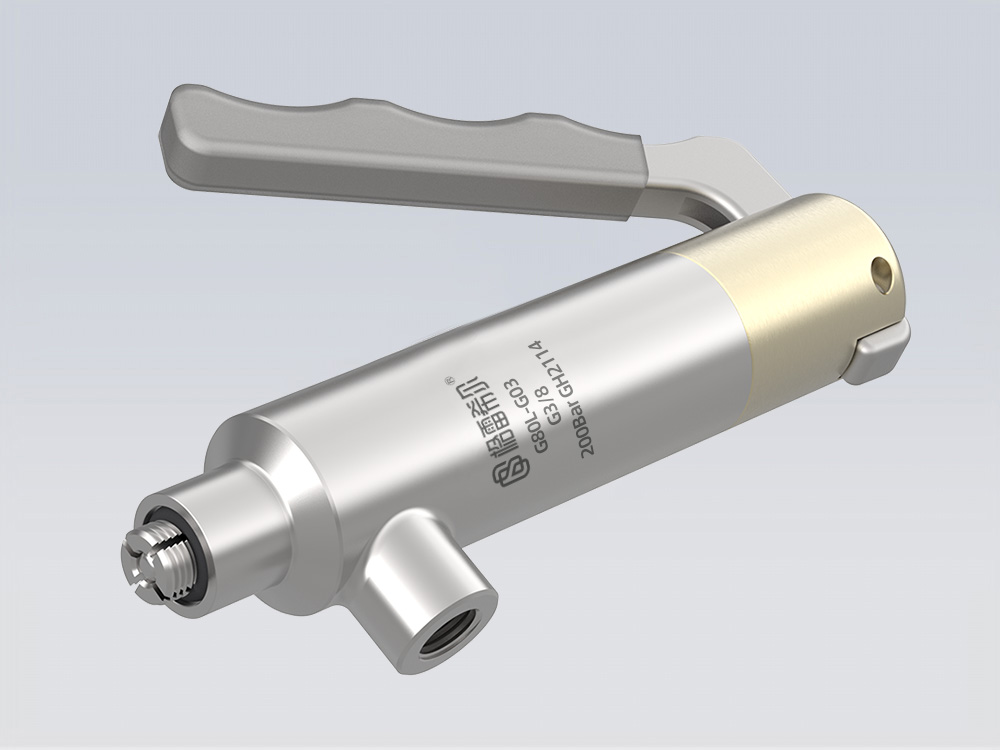

G80L-G系列是一款针对G螺纹管件密封连接的高压力测试接头，其密封尺寸为G1/8"、G1/4"、G3/8"、G1/2"、G3/4"、G1"，最大承压可达200Bar，主体由SS316不锈钢材质制作， 其驱动方式有手柄驱动，气压驱动和按钮驱动，可相互替换，减少改造成本，并提供定制化服务。

密封连接方案

SEALING CONNECTION SCHEME

	&  内螺纹高压密封连接
	&  改善工作效率，降低生产成本

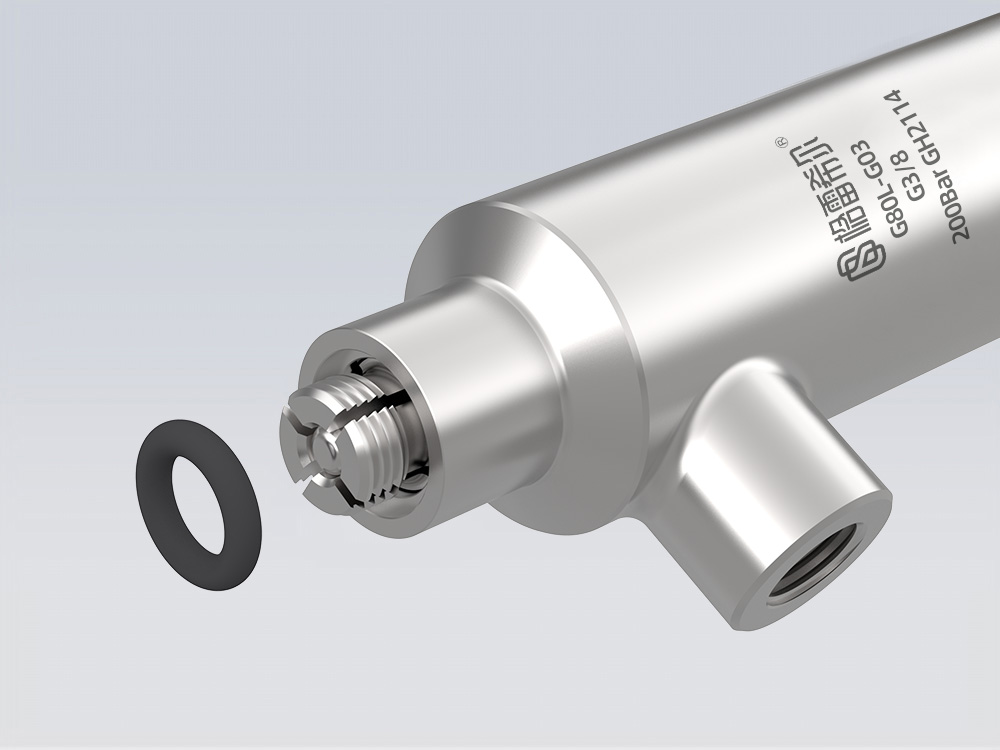

	&  O形密封圈更换简单，使用寿命长

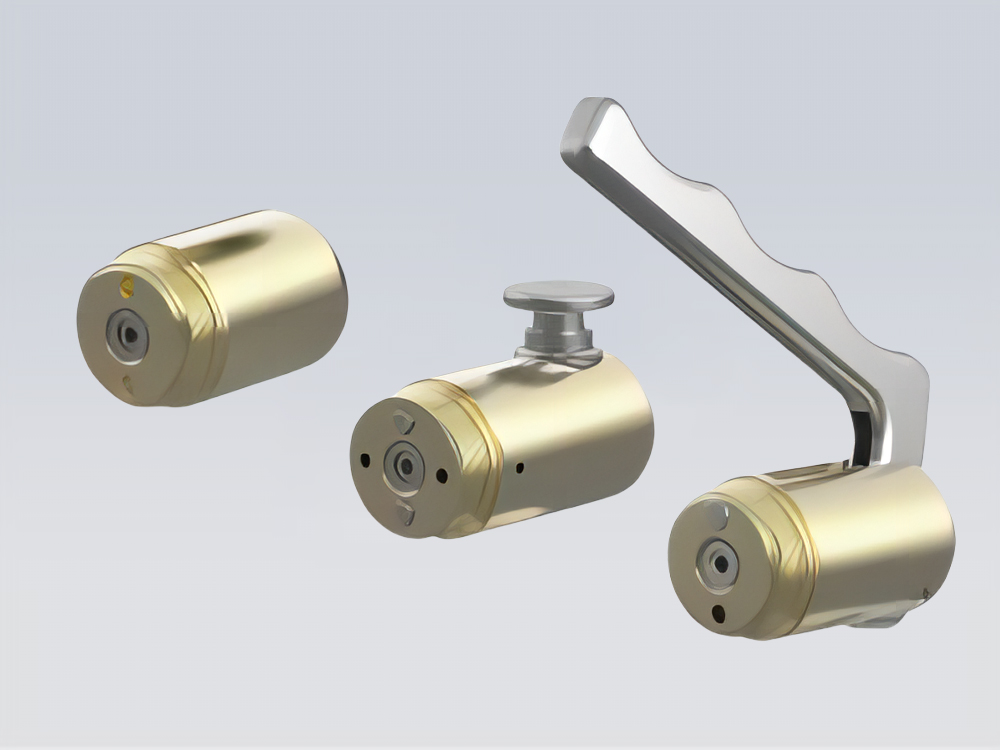

	&  多种驱动方式，满足不同应用场景的要求
	&  主体316不锈钢结构，力学性能优秀，坚固耐磨
	&  内部结构维护模块化，一体更换，维修简单

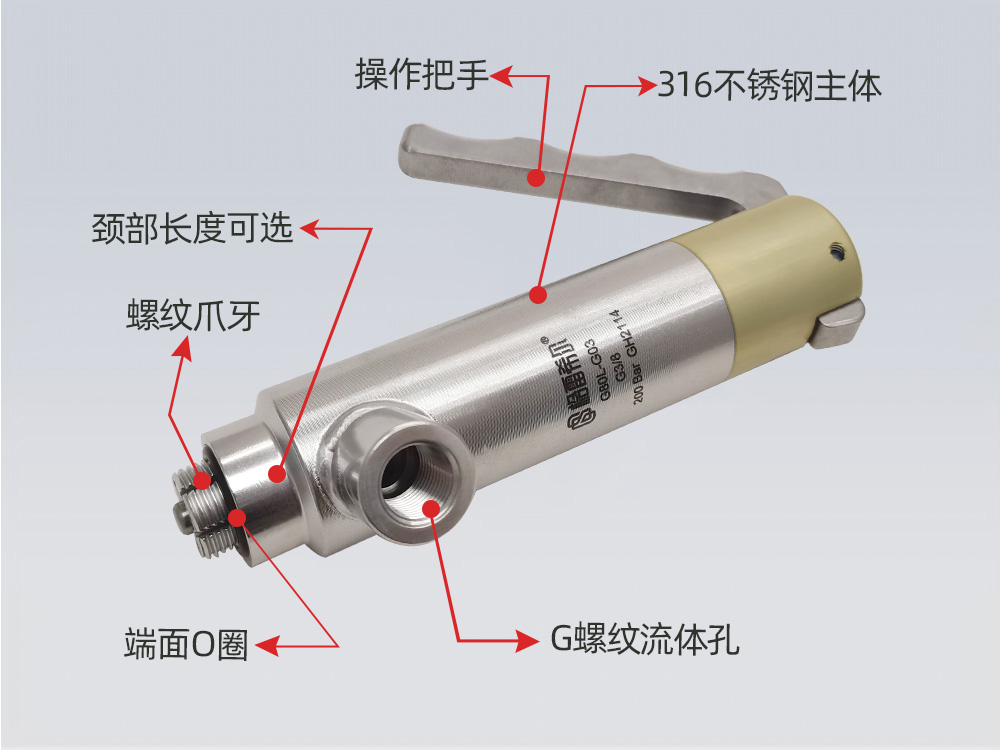

产品特点

PRODUCT FEATURES

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到200Bar
& 密封范围：参见选型表
& 流量接口：G1/4、G1/8、G3/8
& 主体材料：SS316 不锈钢
& 主密封圈：丁腈橡胶
& 内密封圈：丁腈橡胶

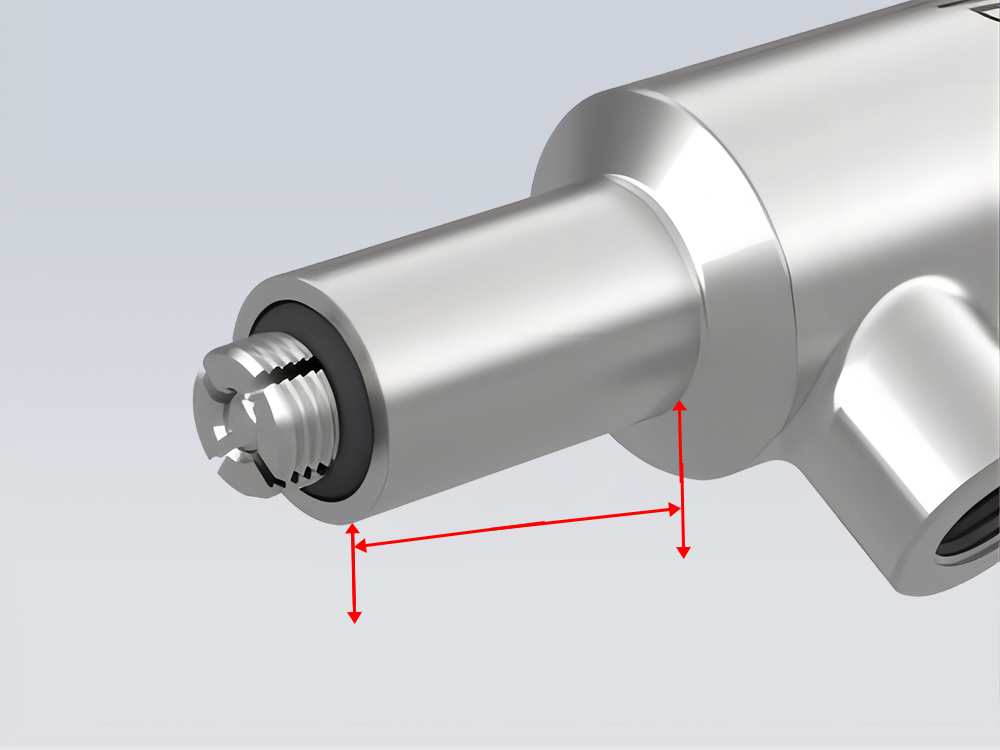

& 插入尺寸：7mm-12mm
& 操作温度：-20℃至120℃

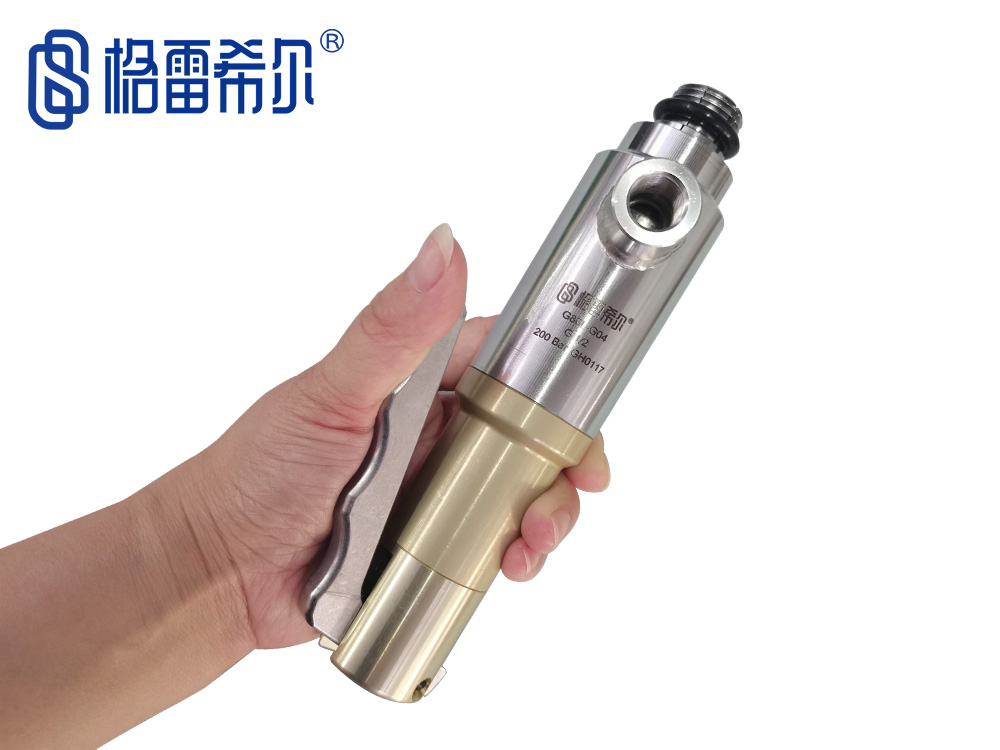

操作方法

OPERATION METHOD

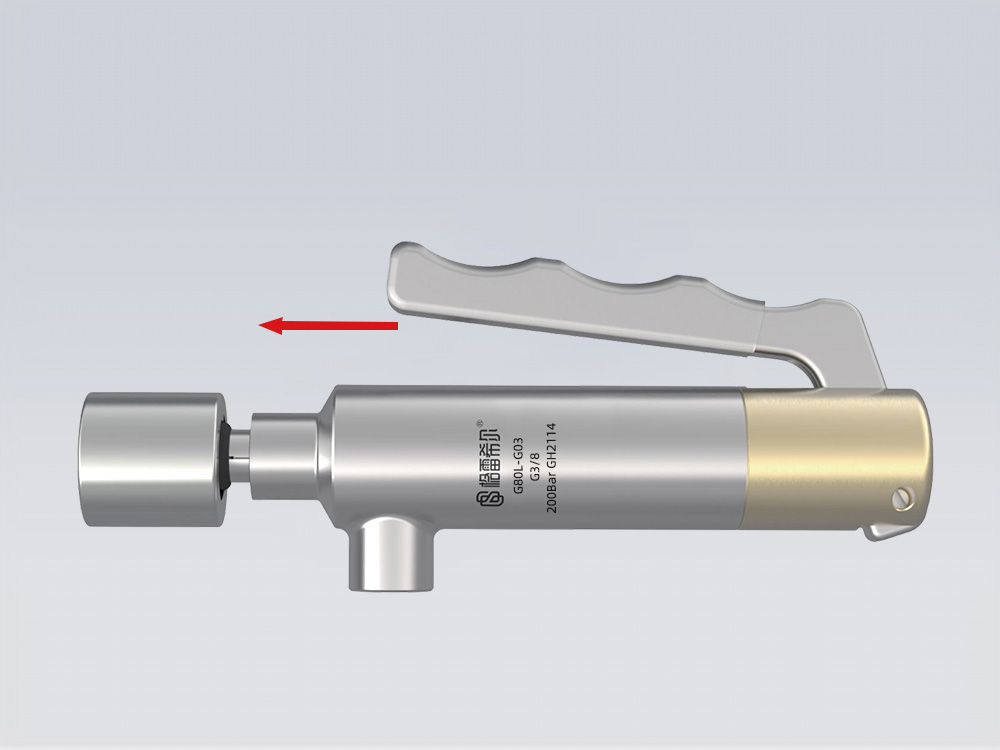

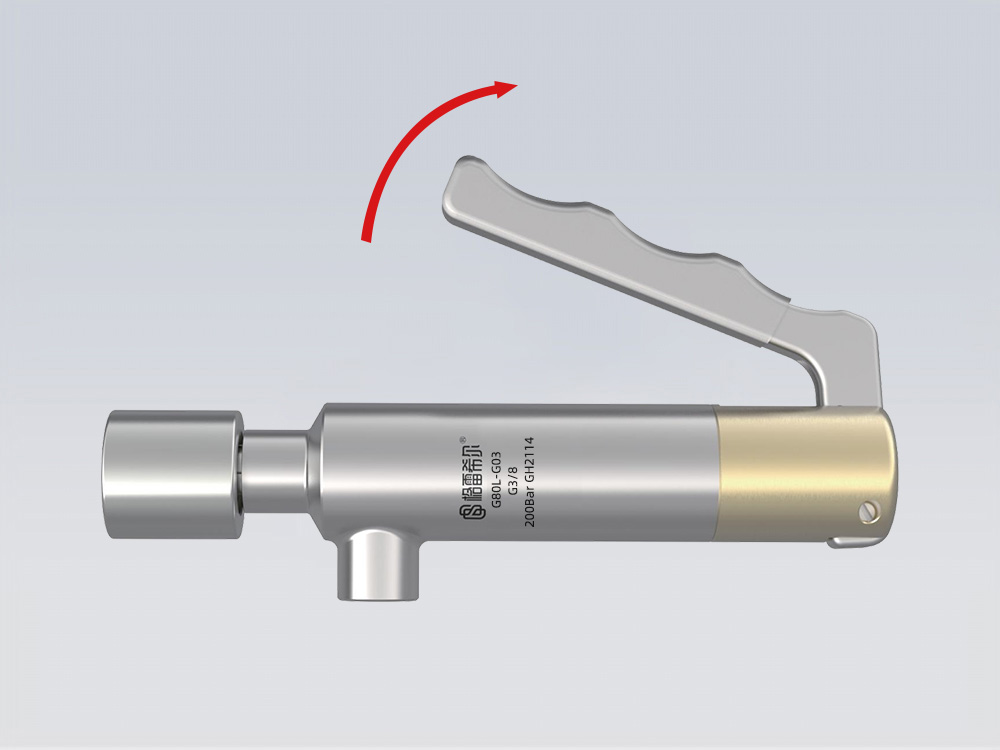

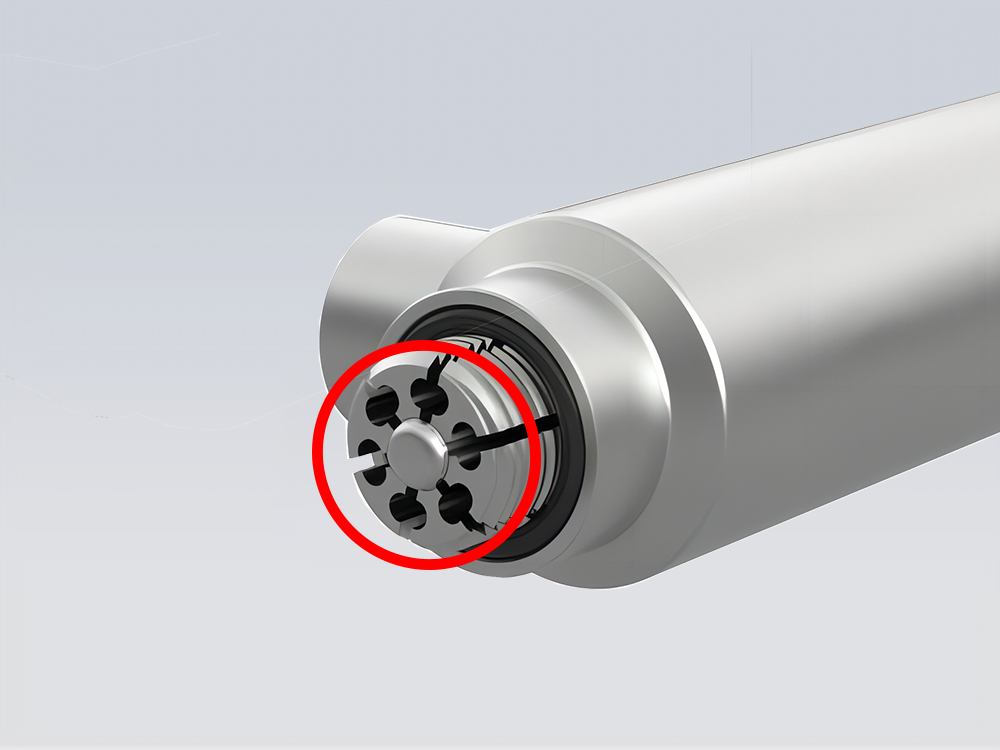

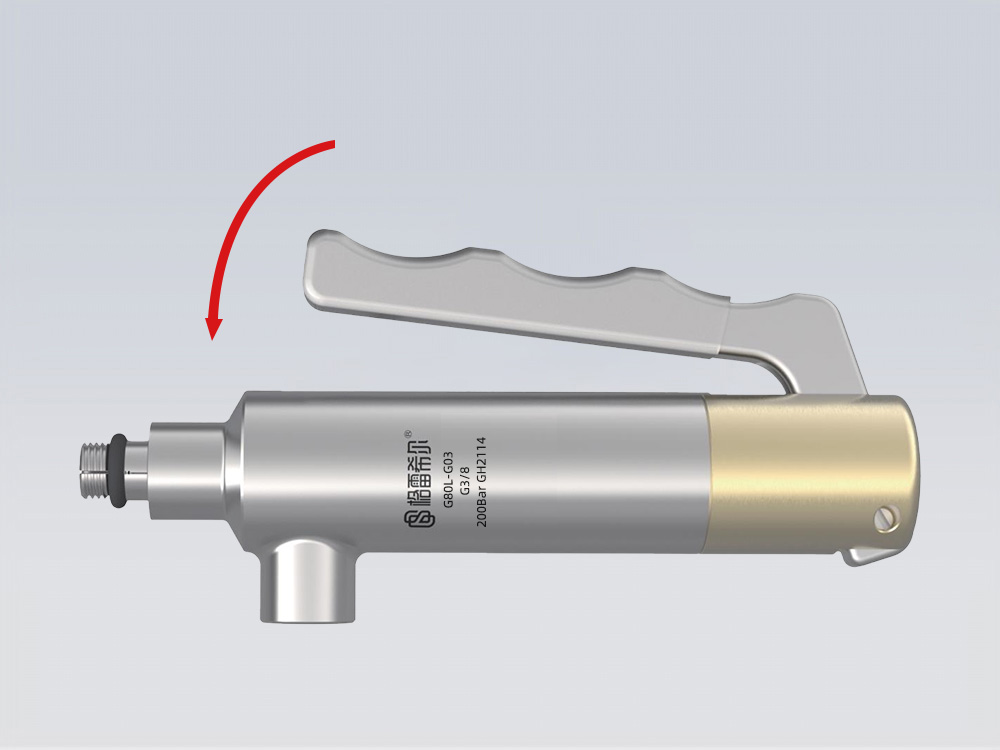

第一步：握紧手柄，爪牙伸出并处于收缩状态	第二步：向测试件接口方向插入爪牙，直到爪牙完全插入接口内部。	第三步：松开手柄，金属爪牙扩张完成抓紧及密封动作

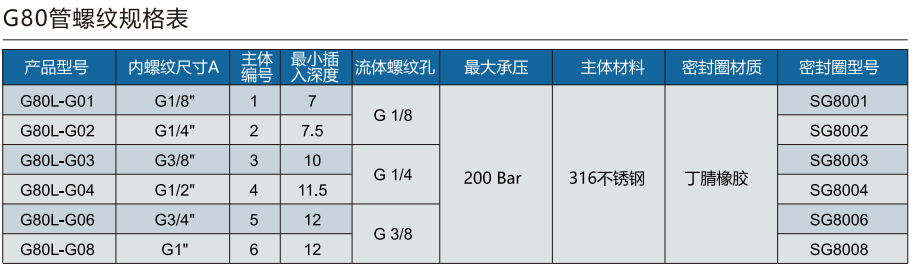

规格型号表

 SPECIFCATION AND MODEL TABLE

格雷希尔GripSeal密封测试接头的所有G螺纹管件的接口，需要提供相关的图纸和样品才能最终确认所需的规格型号，如果密封尺寸比选型表中所示的尺寸要大，请与我们联系，我们可以提供非标定制服务，为您解决密封连接难题。
