密封方式：内胀式
密封范围：9.8mm-26.0mm
产品分类：直管密封测试接头

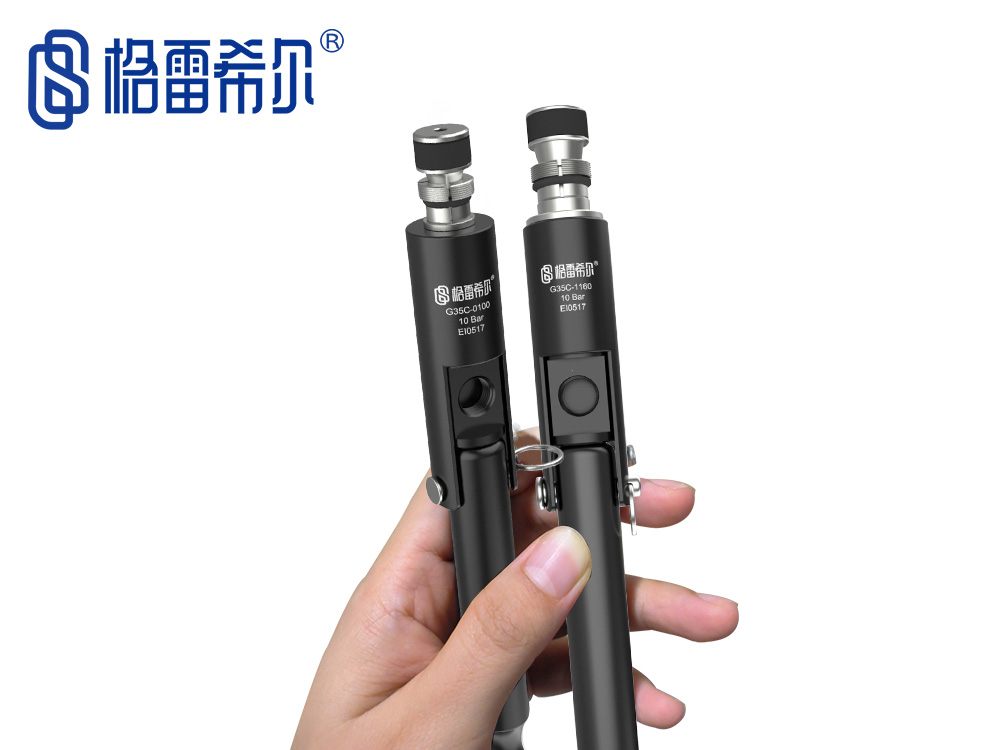

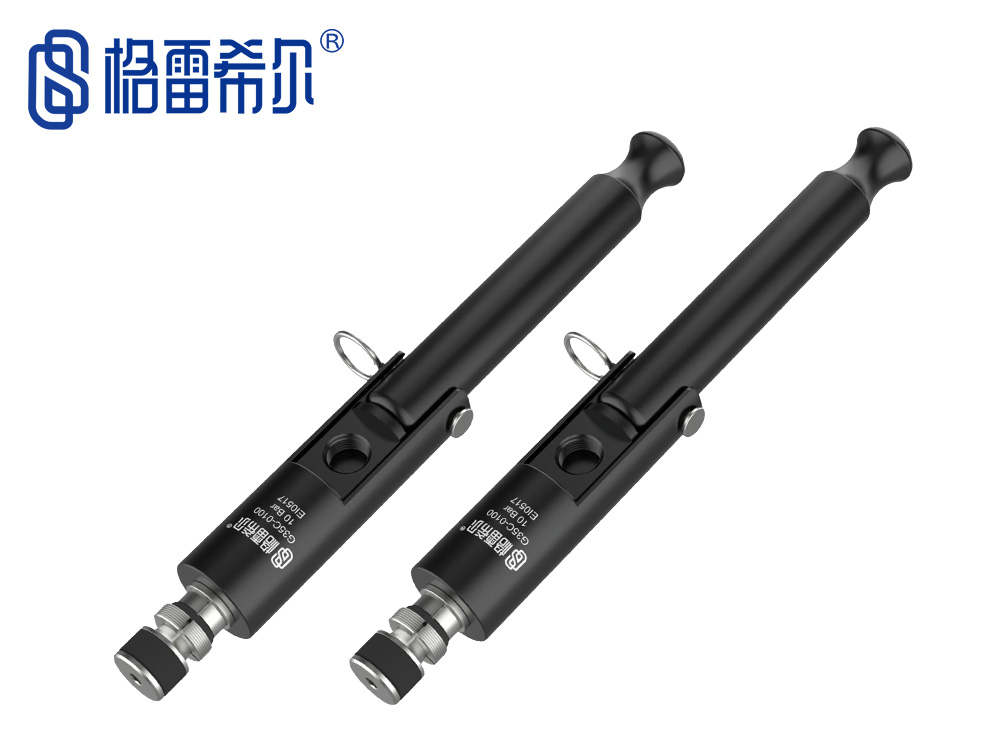

产品描述：G35C系列结合了G25A宽范围密封和G35高压锁紧卡爪两者的特征，最终组合成G35C宽范围密封···
G35C系列结合了G25A宽范围密封和G35高压锁紧卡爪两者的特征，最终组合成G35C宽范围密封测试接头，具有产品体积小、密封范围大等特点，适用于管内径公差大的应用场景，如热交换器、注塑管件等。
密封连接方案
Sealed Connection Scheme
|
& 宽范围中高压密封连接 |
| & 适用尺寸大，一款产品可应对多个尺寸 | |
| & 密封可靠使用寿命长 | |
| & 体积小巧轻便，降低操作强度 | |
| & 自带锁紧结构，提高测试时的安全性 |
产品特点
Product Features
|
|
|
|
|
|

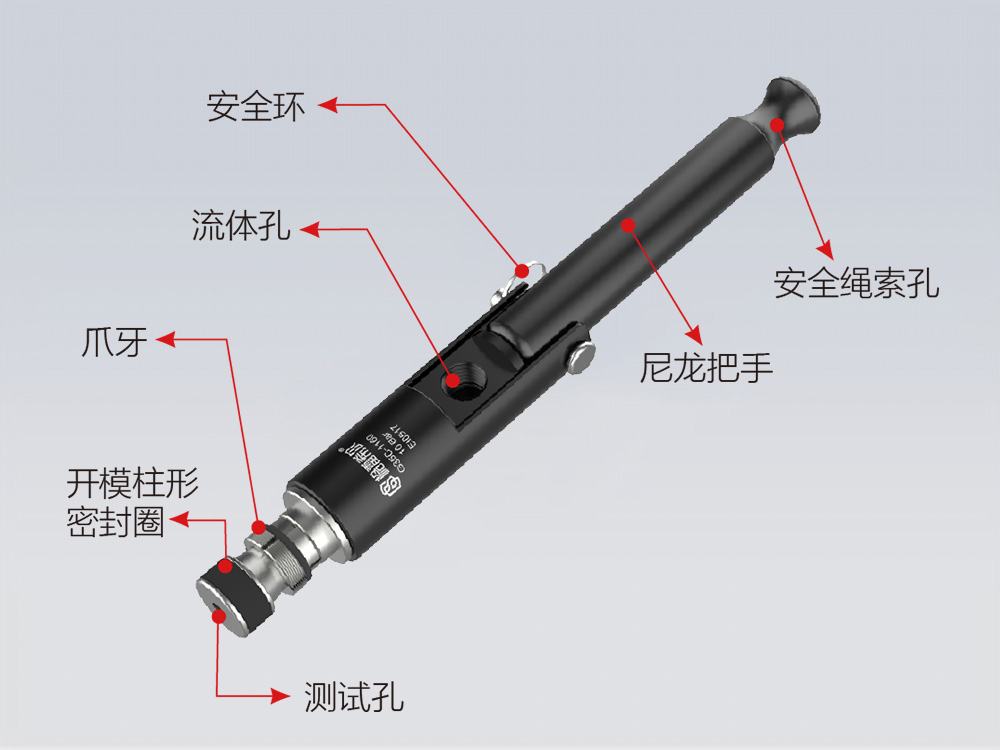

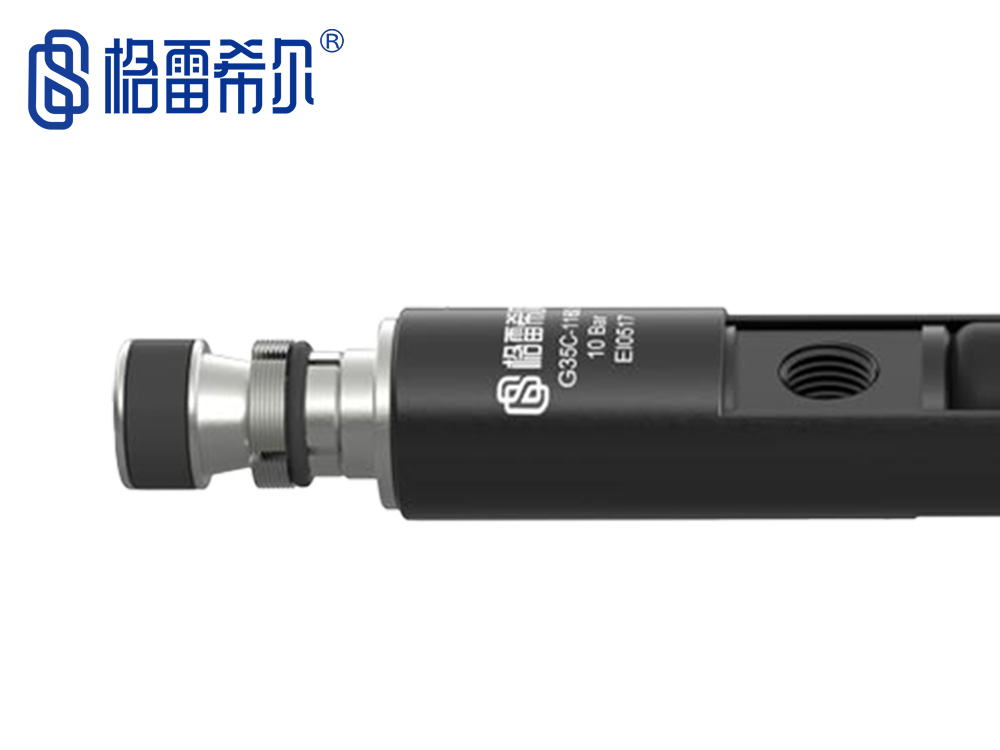

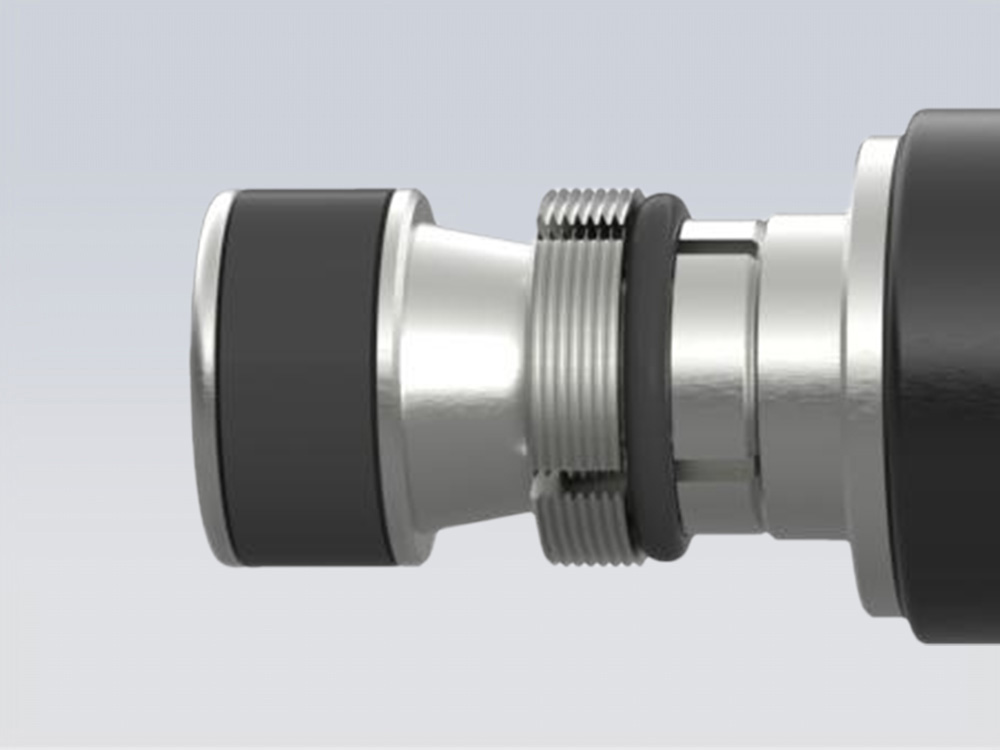

开模定制柱形密封圈，密封面积大，对公差容忍度高 |

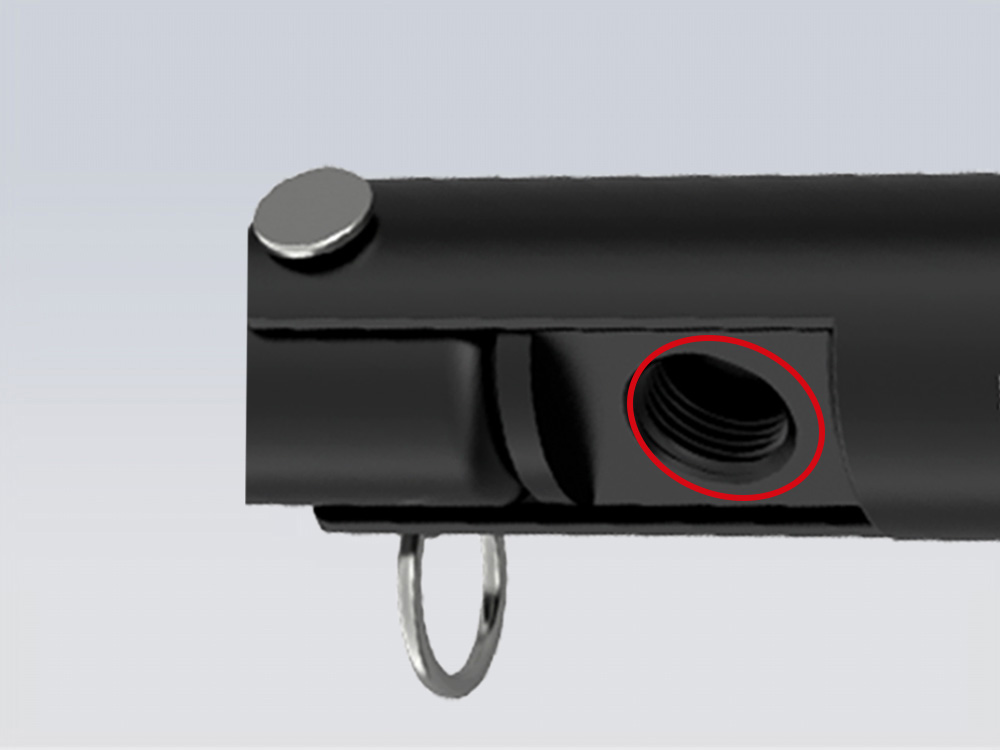

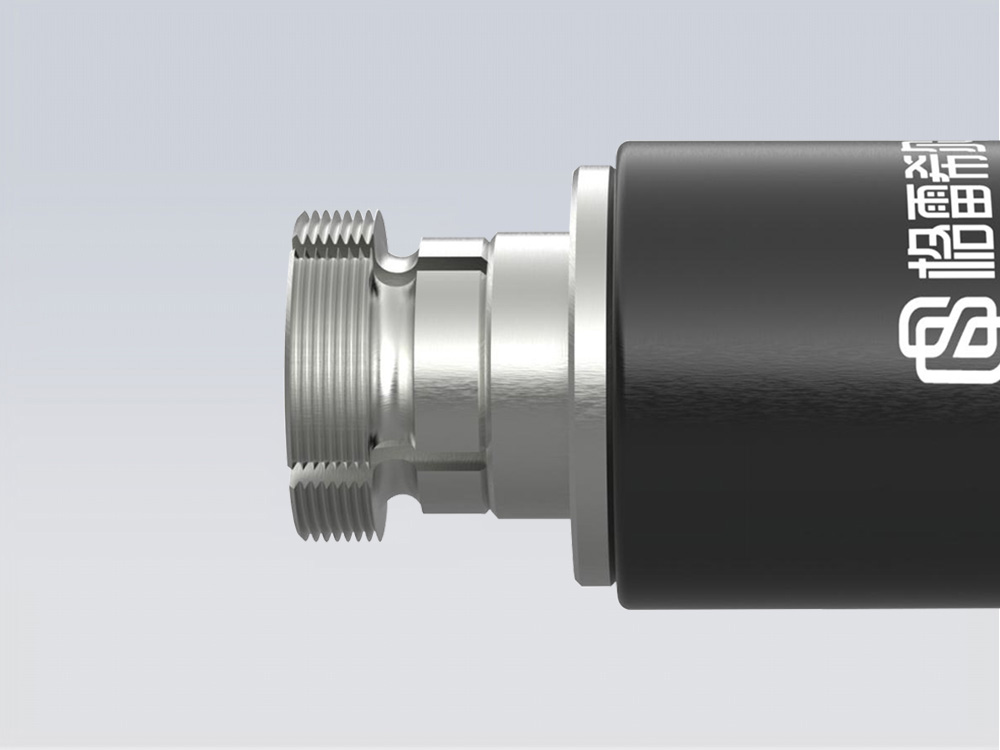

特殊的爪牙形状，多点接触提供更多抓紧力的同时减小内部刮伤 | 管螺纹流体孔符合国际标准，国内常用，相关配件易得 | 尼龙把手，操作轻便，降低操作者的劳动强度 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：10mm~26mm | |
| & 插入尺寸：0号主体15mm，1号主体30mm | |
| & 流量接口：G1/8螺纹孔 | |
| & 主体材料：铝合金/不锈钢/尼龙 | |
| &主密封圈：氯丁橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
Application Cases
|
|
|
|

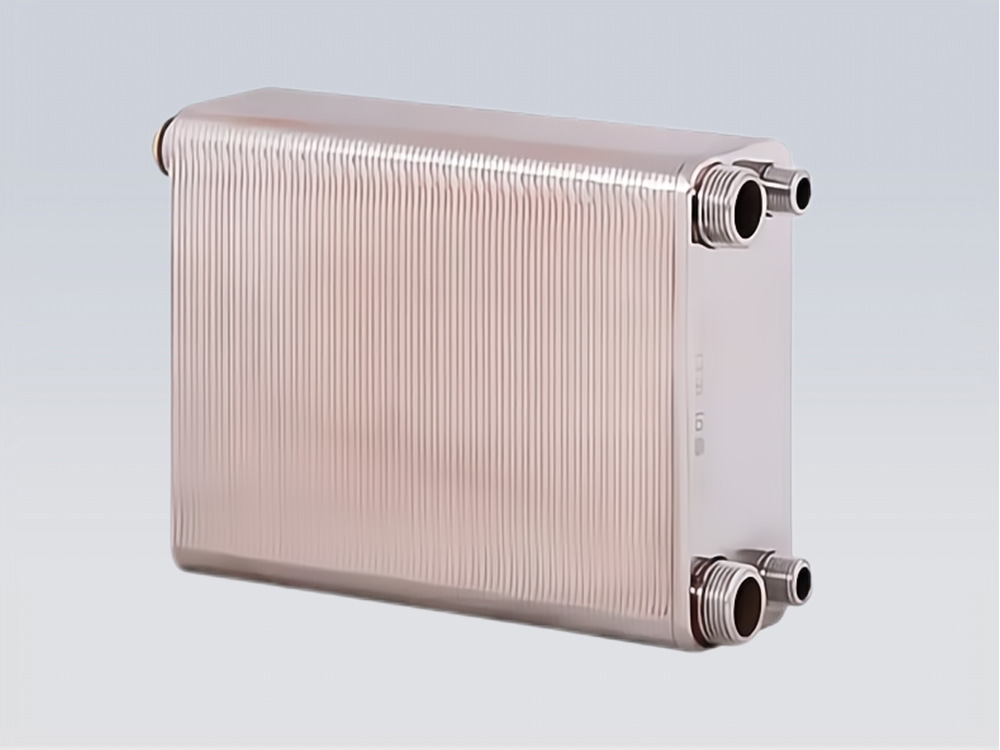

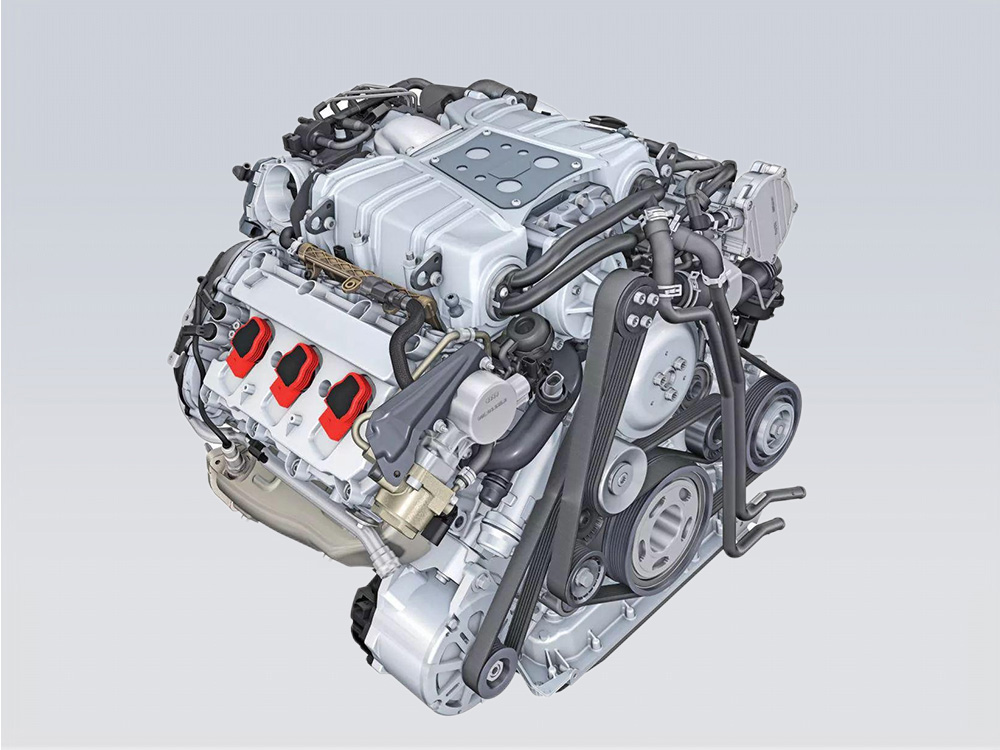

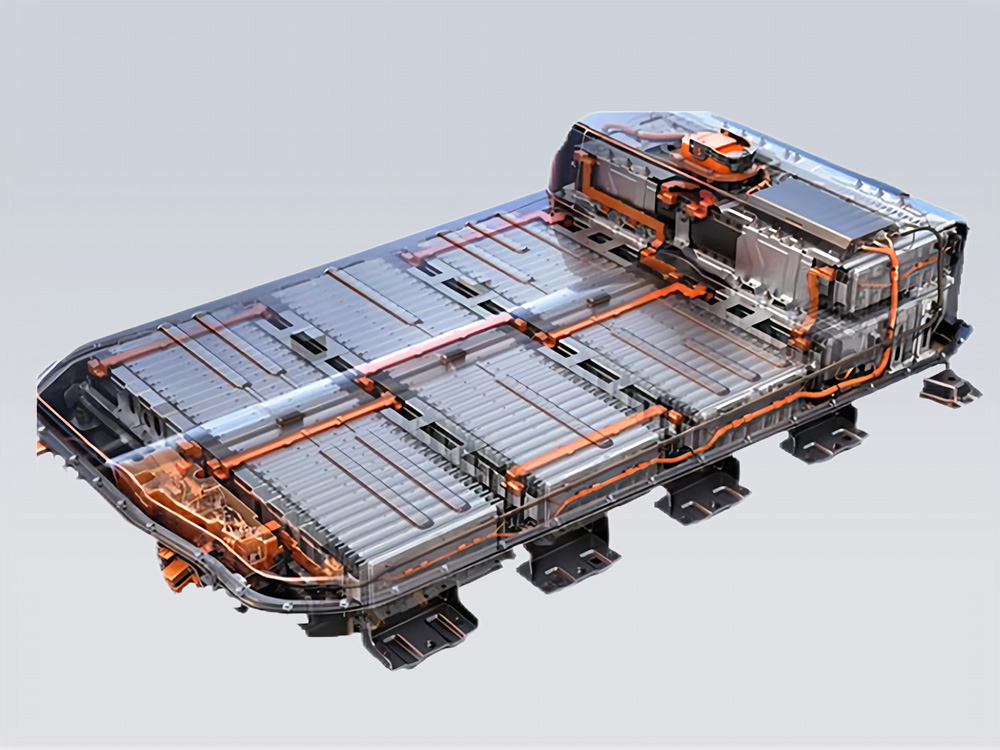

| 热交换器 | 发动机冷却水道测试 | 新能源行业 |
操作方式
Operating Mode
|
|
|
|
|

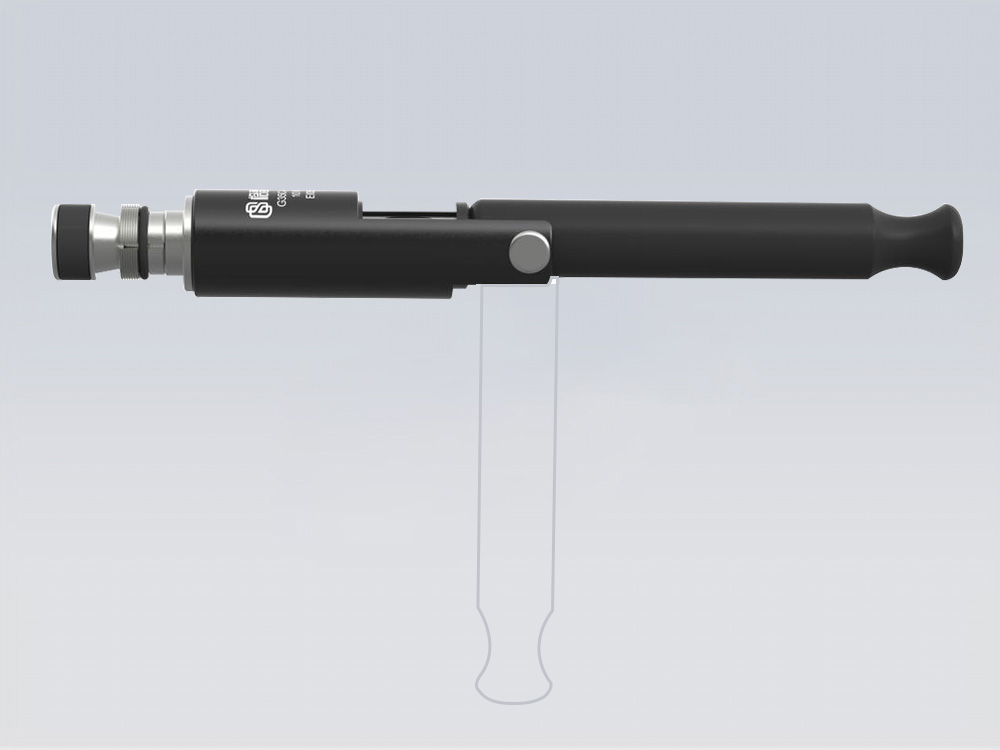

步骤1： 将密封测试接头对准管件管件内部 |

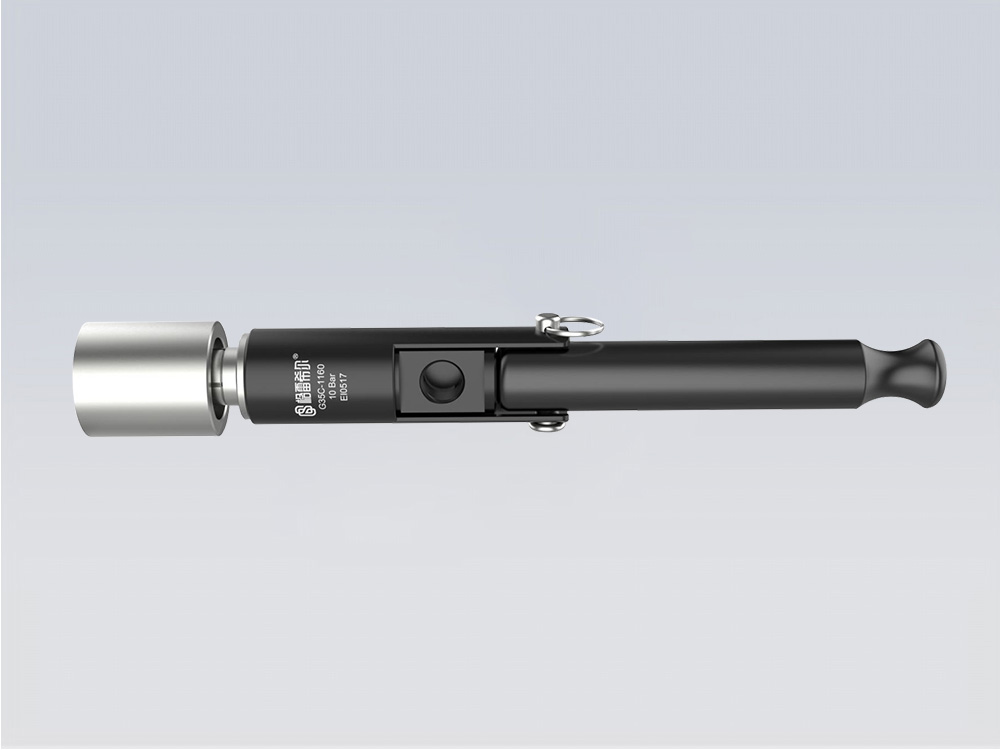

步骤2： 将密封测试接头插入管件内 |

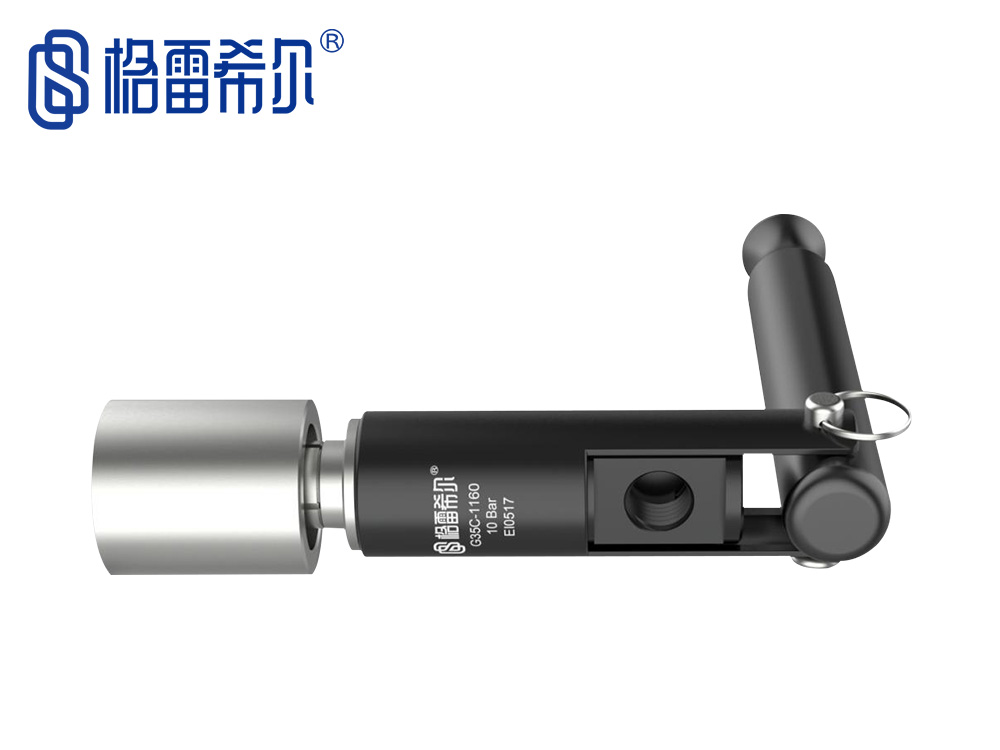

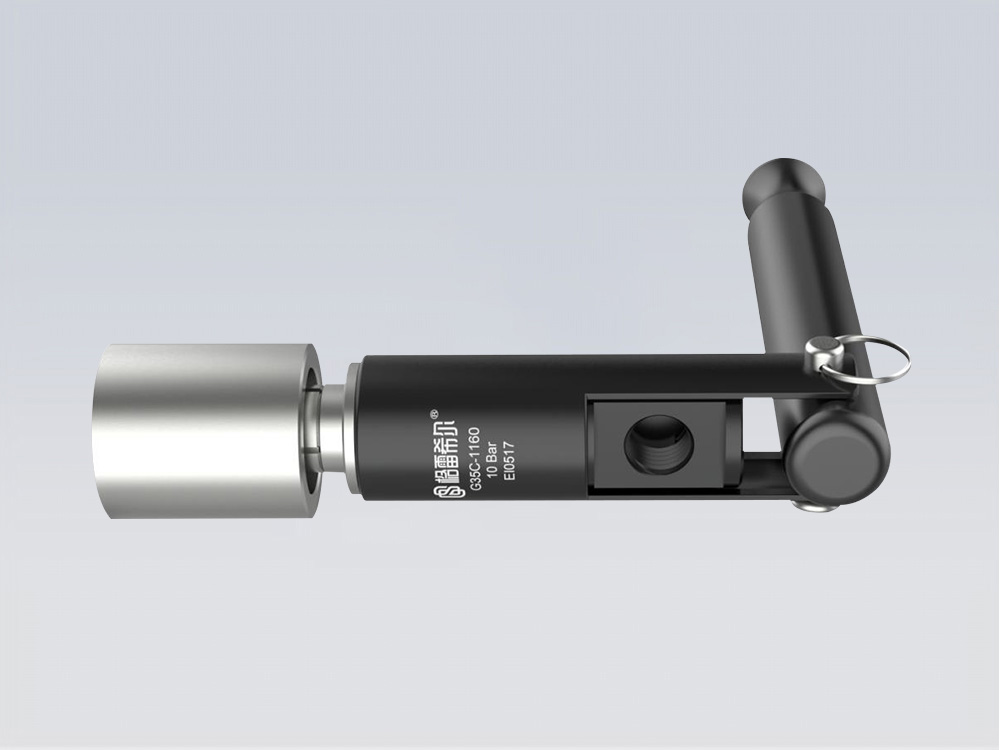

步骤3： 扳动把手，此时测试件被连接器爪牙锁紧，完成密封 |
规格型号表
Specification and Model Table

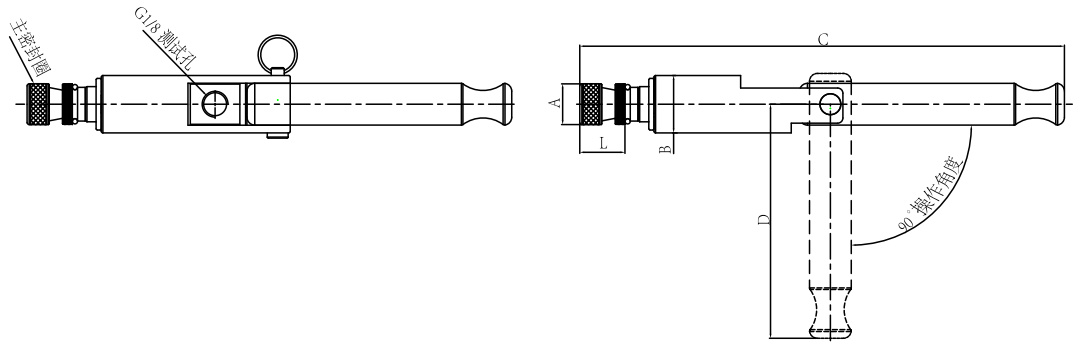

| 产品型号 | 密封尺寸A | 流量通径 | 尺寸B | 尺寸C | 尺寸L | 压力/主体材质 | 密封圈材质 | 密封圈型号 |
| G35C-0100 |
9.8-11.0 |
2.8mm |
22mm |
181 |
16mm |
10Bar/铝合金 |
丁腈橡胶 |
SG35C0100 |
|
G35C-0110 |
10.8-12.0 |
SG35C0110 | ||||||
|
G35C-0120 |
11.8-13.0 |
SG35C0120 | ||||||
| G35C-0130 |
12.8-14.0 |
SG35C0130 | ||||||
|
G35C-0140 |
13.8-15.0 |
SG35C0140 | ||||||
| G35C-1150 |
14.8-16.0 |
4.3mm |
196 |
19mm |
SG35C1150 | |||
|
G35C-1160 |
15.8-17.0 |
SG35C116 | ||||||
|
G35C-1170 |
16.8-18.0 |
SG35C1170 | ||||||
| G35C-1180 |
17.8-19.0 |
SG35C1180 | ||||||
| G35C-1190 |
18.8-20.0 |
SG35C1190 | ||||||
| G35C-1200 |
19.8-21.0 |
SG35C1200 | ||||||
| G35C-1210 |
20.8-22.0 |
SG35C1210 | ||||||
| G35C-1220 |
21.8-23.0 |
SG35C1220 | ||||||
| G35C-1230 |
22.8-24.0 |
SG35C1230 | ||||||
| G35C-1240 |
23.8-25.0 |
SG35C1240 | ||||||
|
G35C-1250 |
24.8-26.0 |
SG35C1250 |
格雷希尔G35C系列密封测试接头凭借无泄漏、宽范围、耐中高压等应用特点，使得其广泛应用于新能源气密测试、发动机整机泄漏测试等领域。
