能源汽车水冷板氦检测试时密封难题如何解决？

编辑：亿控科技

水冷板是新能源汽车电池冷却管理系统的重要部件，起到很好的降温效果以保护电池的作用。因此，水冷板的密封性测试必不可少，测试时需要将水冷板一进一出的两端管口进行密封连接，可以起到即可抽出内部空气也可向内部充入氦气的作用。

水冷板氦检测试快速密封方案存在以下几个难点：

1、氦检要求比一般气密检测更为精密，快速接头对管口的密封需满足氦检要求；

2、产品需放入真空箱体中进行测试，而真空箱内除了氦检气源无其他驱动气源，且真空箱内没有用于接头安装的夹具；

3、水冷板管件壁厚较薄，且为铝合金材质，容易产生划痕，手动接头弯折时的侧向力可能会导致水冷板接口垂直度问题；

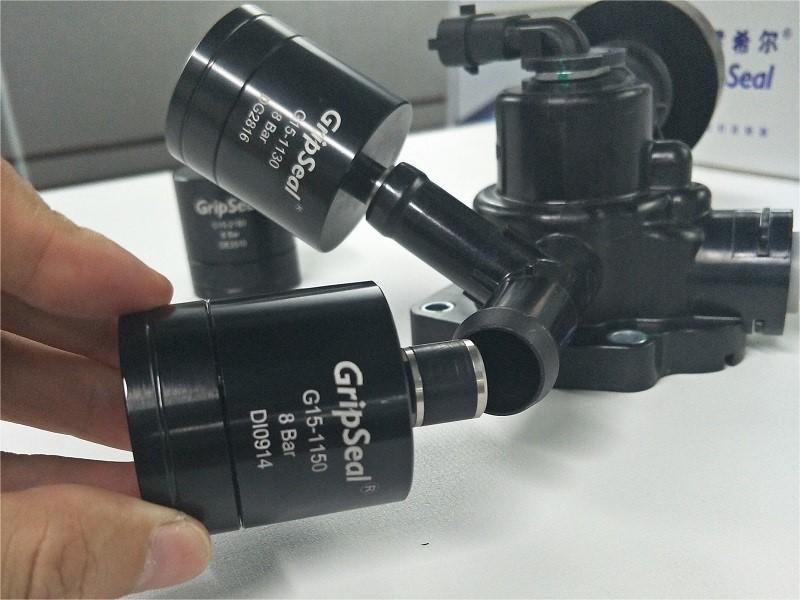

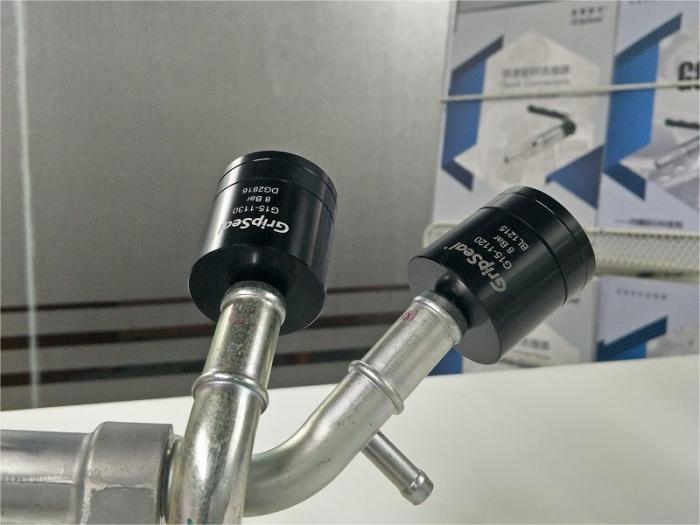

针对如上问题，格雷希尔GripSeal工程师推荐使用G15系列管内径气动接头，密封性符合氦检要求，密封圈接触管壁不会产生压痕或划痕，由气压驱动密封圈膨胀形成密封连接无侧向力。因真空箱内没有气动接头需要的驱动气源，所以需要在G15系列的基础上配合“锁气螺丝”。大体意思是在驱动气孔的位置加装一个阀门装置，让驱动气压能在接头内部保持稳定，直至测试完成，泄压退出接头，再配合相应的充气母头，可以实现对驱动气源阀门进行快速连接充气加压。至此解决了水冷板测试时的密封难题，让测试能够稳定进行，并且操作简便，效率高。

因G15系列是目前内孔自动化连接方面的唯一选择，在汽车集成商这一块应用广泛，如：电机水道测试、发动机总成装配测试、电机控制器测试、新能源电池包测试、发动机燃油系统测试、汽车空调系统测试、汽车排气系统测试、刹车系统测试、汽车传动系统测试等等。
