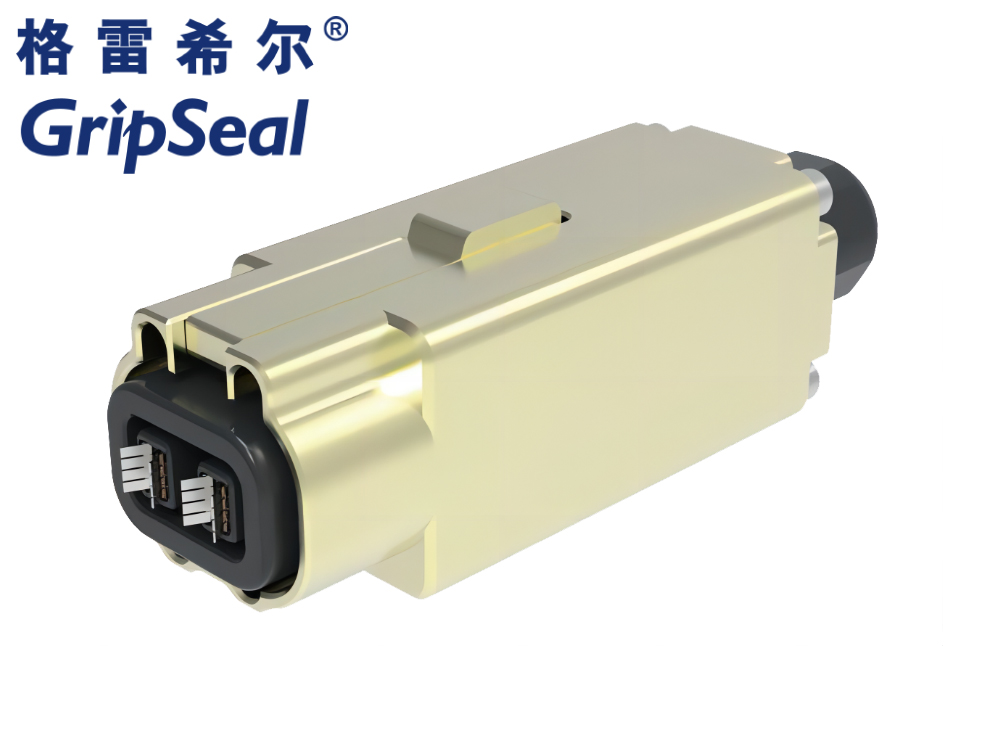

E10JP系列夹片大电流连接器

密封方式：

密封范围：参见选型表

产品分类：电连接器

产品描述：E10JP系列电测试连接器，用于片状大电流接口电性能测试，手动连接，简单易用；可以满足···

E10JP系列电测试连接器，是专为连接片状大电流接口而设计的，对比一些厂商用原装汽车连接器来做电测试连接，一般只能承受50-500次的连接，而E10JP系列电测试连接器，专为高插拔寿命而设计，手动连接，非常易用，可以满足高频率、长寿命、大电流的测试工况，大大减少托盘连接的故障率，让生产顺畅进行。

密封连接方案

Sealed Connection Scheme

格雷希尔

技术规格选项表

Technical Specification Options Table

GripSeal

部分主体展示

Partial main display

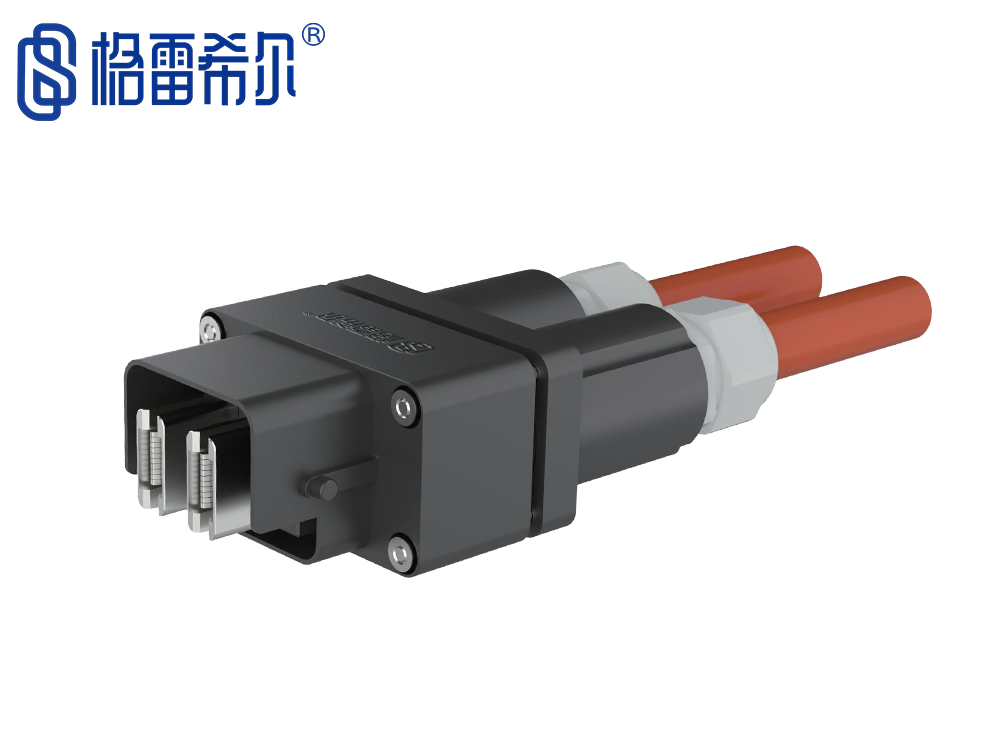

产品型号：E10JP-03P240

产品规格：3芯夹片/240A

线缆方向：侧面90度弯头

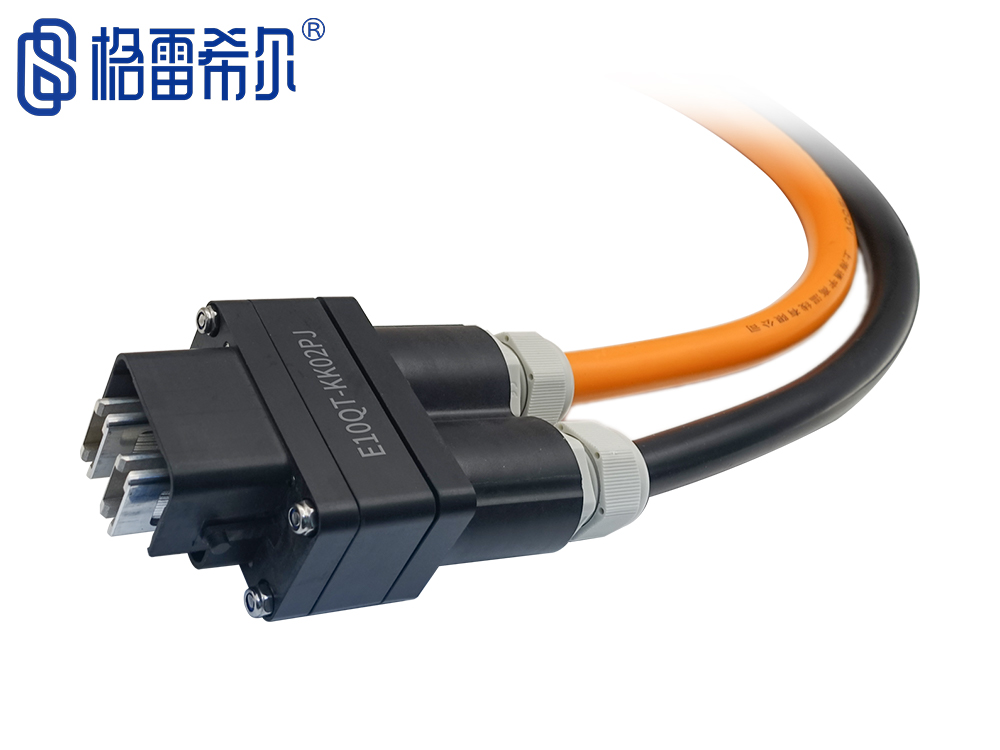

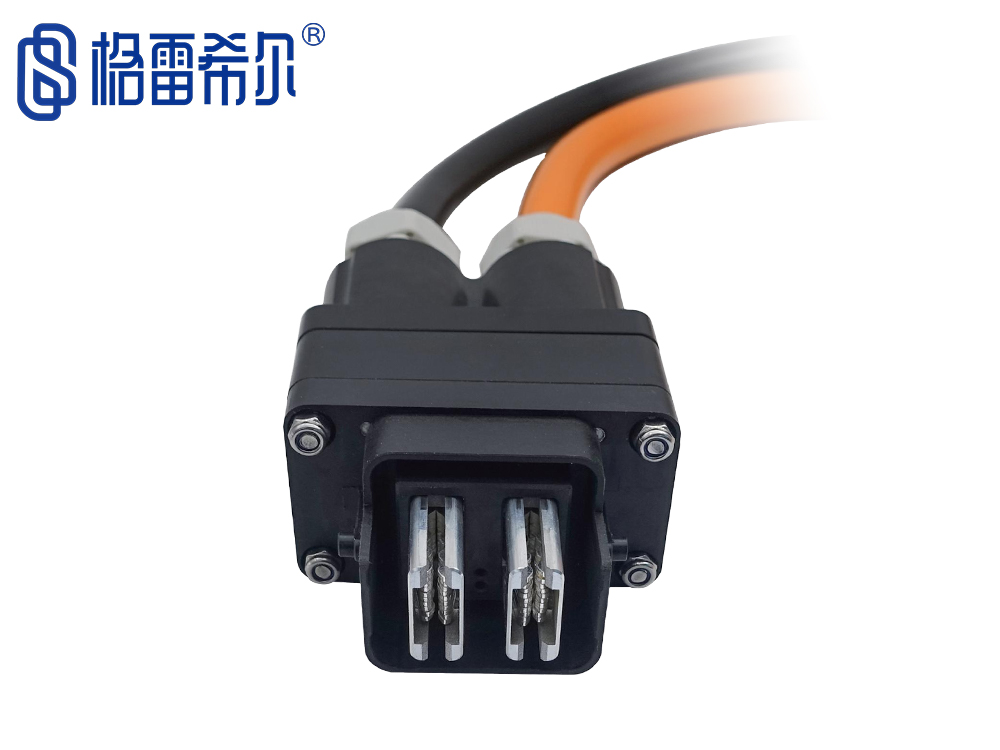

产品型号：E10JP-02P350

产品规格：2芯夹片/350A

线缆方向：接头尾部直通

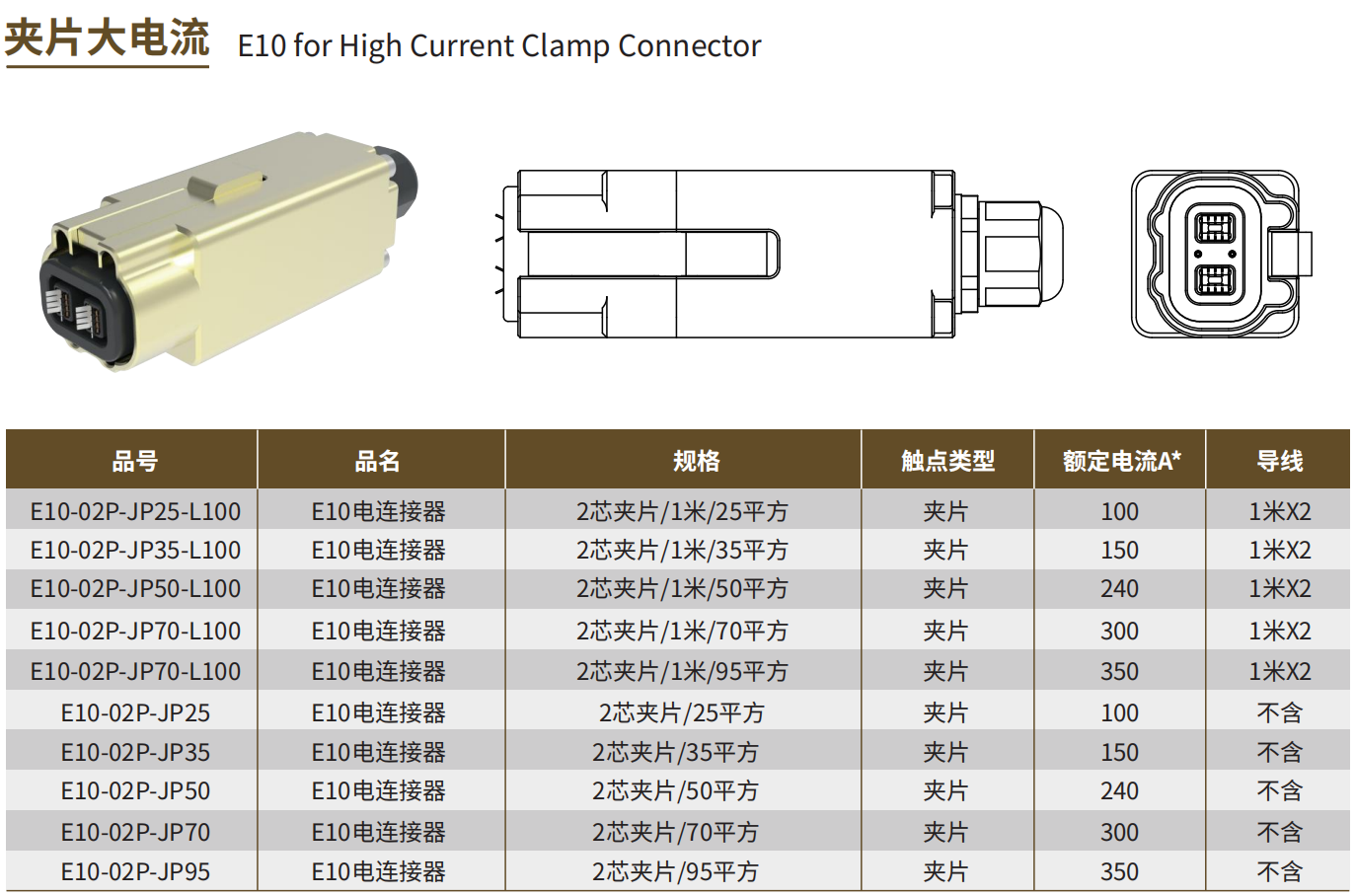

规格型号表

Specification and Model Table

气密性测试

产品型号	规格	触点类型	额定电流	导线	编码说明
E10JP-02P040-L100	2芯夹片/40A/1米	夹片针	40	1米X2	E10JP-XXPDDD-LYYY E10D：产品系列 XX：插针数量 DDD：额定顶流 yyy：线缆长度
E10JP-04P040-L100	4芯夹片/40A/1米	夹片针	40	1米X4
E10JP-02P080-L100	2芯夹片/80A/1米	夹片针	80	1米X2
E10JP-04P080-L100	4芯夹片/80A/1米	夹片针	80	1米X4
E10JP-02P240-L100	2芯夹片/240A/1米	夹片	240	1米X2
E10JP-03P240-L100	2芯夹片/240A/1米	夹片	240	1米X3
E10JP-02P350-L100	2芯夹片/350A/1米	夹片	350	1米X2
E10JP-03P350-L100	3芯夹片/350A/1米	夹片	350	1米X3
E10JP-02P040	2芯夹片/40A	夹片针	40	不含
E10JP-04P040	4芯夹片/40A	夹片针	40	不含
E10JP-02P080	2芯夹片/80A	夹片针	80	不含
E10JP-04P080	4芯夹片/80A	夹片针	80	不含
10JP-02P240	2芯夹片/240A	夹片	240	不含
E10JP-03P240	3芯夹片/240A	夹片	240	不含
E10JP-02P350	2芯夹片/350A	夹片	350	不含
E10JP-03P350	3芯夹片/350A	夹片	350	不含

E10JP系列电测试连接器，采用高强度铜片状电极设计，并作镀层处理，增加电极的耐磨特性，满足长寿命需求。在40-80A的中等电流夹片会采用E10JP夹片探针机构，针对150-400A的较大电流，采用格雷希尔GripSeal不锈钢快速接头厂家研发的自适应夹片设计机构，具有高得多的测试寿命。

【相关产品】：E10T系列，E10D系列，E10DZ系列，E10U系列

【本文标签】：格雷希尔，GripSeal，电测试连接器，不锈钢快速接头厂家

【责任编辑】：亿控科技（湖北）于2024年8月6日
