直管密封测试接头

  • G30系列高压密封测试接头
  • G30系列高压密封测试接头
  • G30系列高压密封测试接头
G30系列高压密封测试接头 G30系列高压密封测试接头 G30系列高压密封测试接头

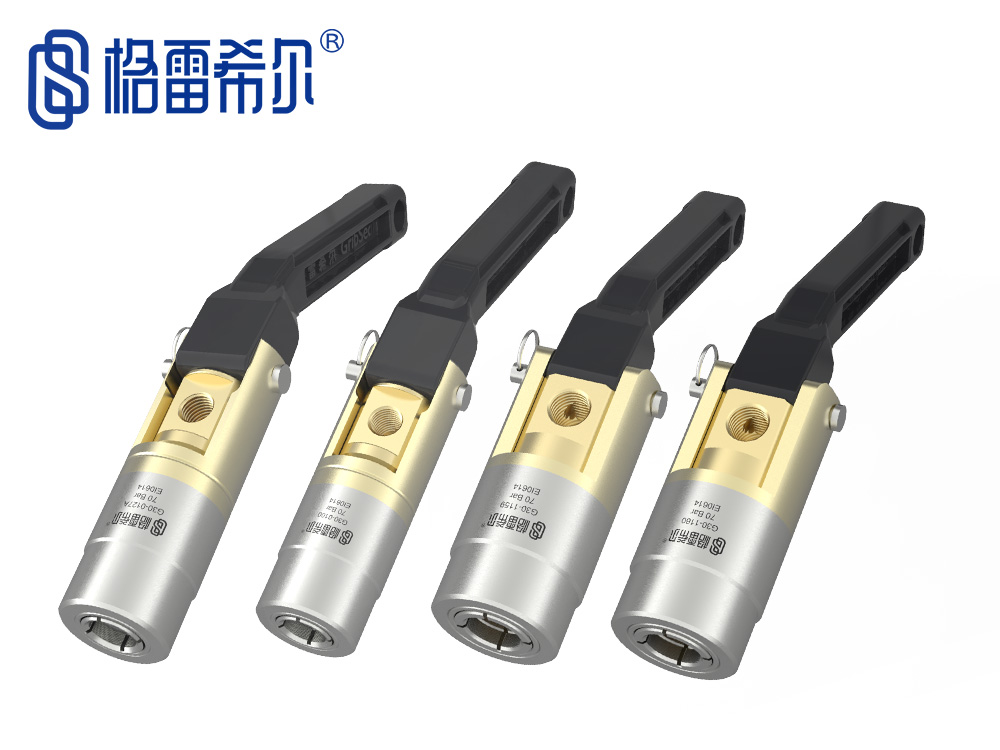

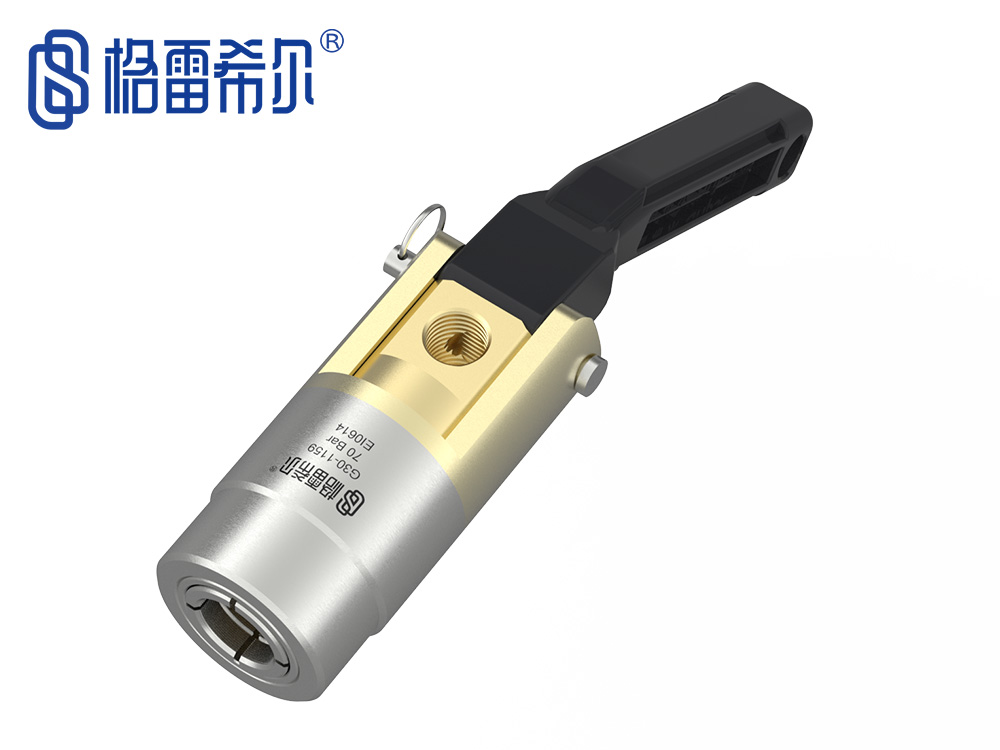

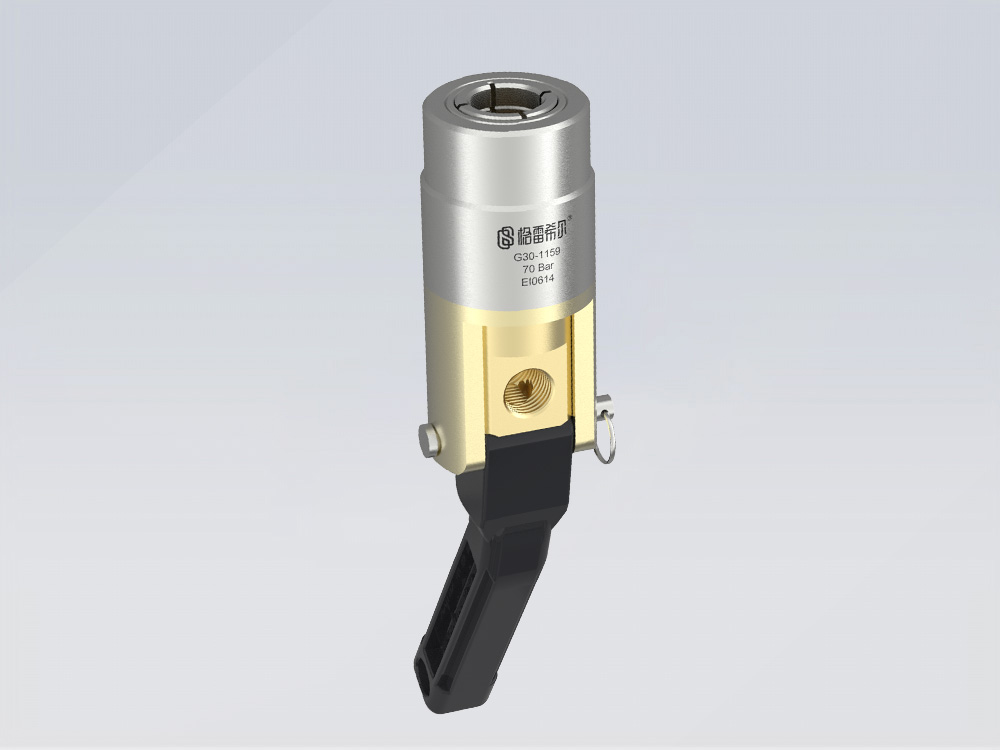

G30系列高压密封测试接头

    密封方式:外包式

    密封范围:6mm~20mm

    产品分类:直管密封测试接头

    产品描述:G30系列是一款高压密封测试接头,采用外包式密封连接,包含多种英制和公制型号,是密封···

  • 在线订购

G30系列是一款高压密封测试接头,采用外包式密封连接,包含多种英制和公制型号,是密封各类铜管、钢管、铝管的最佳外径密封方案,广泛应用于制冷、新能源行业,比如压力容器、仪器仪表、电机控制器冷却板等。


产品视频

Produ Ctvideo

格雷希尔


密封连接方案

Sealing Connection Schemeu

密封连接方案

G30系列高压密封测试接头

* 高压外卡式密封连接
* 通过更有效的测试,降低整体的制造成本
* 消除因失败测试导致的浪费
* 改善整个测试工序的稳定
* 金属锁紧结构,提高耐压上限


产品参数

Product parameters

产品参数

操作压力:从真空到70Bar

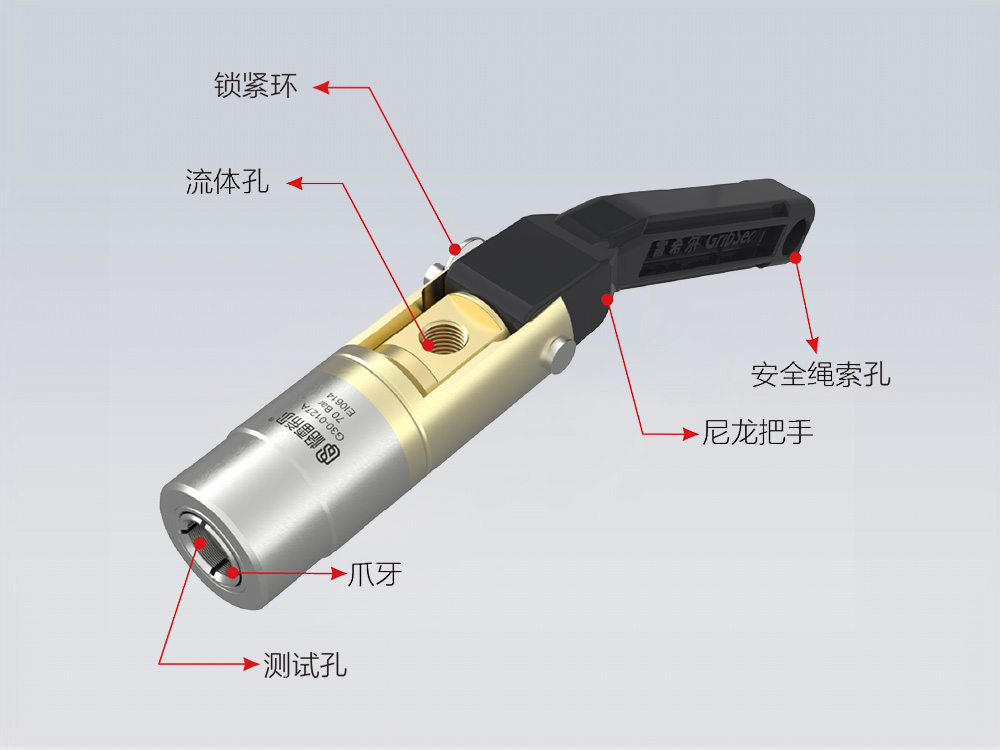

G30系列结构图

密封范围:6mm~20mm

插入尺寸:25mm

流量接口:ZG1/8,  ZG1/4
主体材料:铝合金、不锈钢、尼龙
主密封圈:氟橡胶/丁腈橡胶
操作温度:-20℃至120℃


产品特点

Product  features

产品特点

特点1

特点2

特点3

特点4

特点5

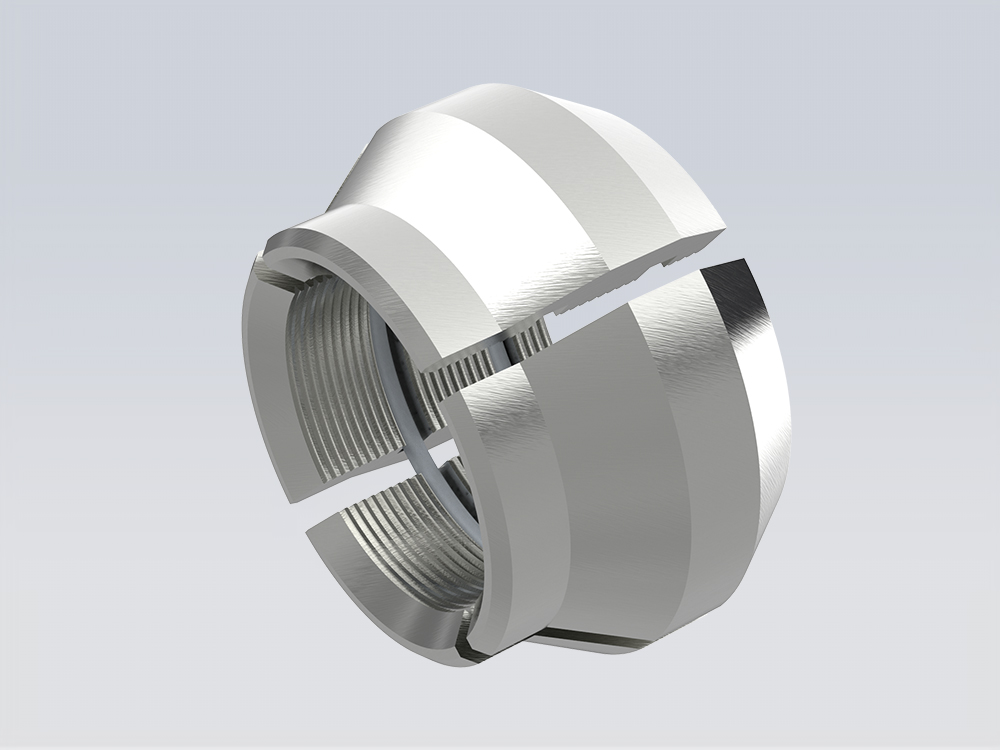

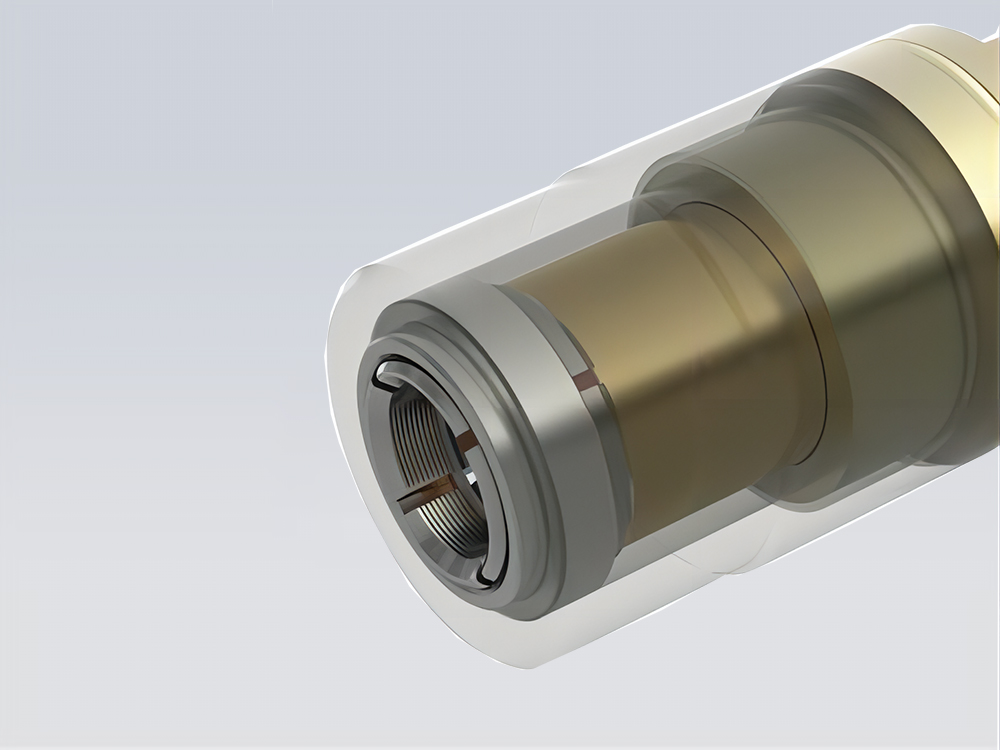

高硬度锁紧爪牙:

能够牢牢抓住管件外壁,提高耐压上限

横纹特征:

锁紧爪牙上的细小横纹能够增大受力面积,提供更牢固的抓紧力

自动回位:

让操作更省力,降低卡壳风险,提高操作效率

尼龙把手:

符合人体工程学设计

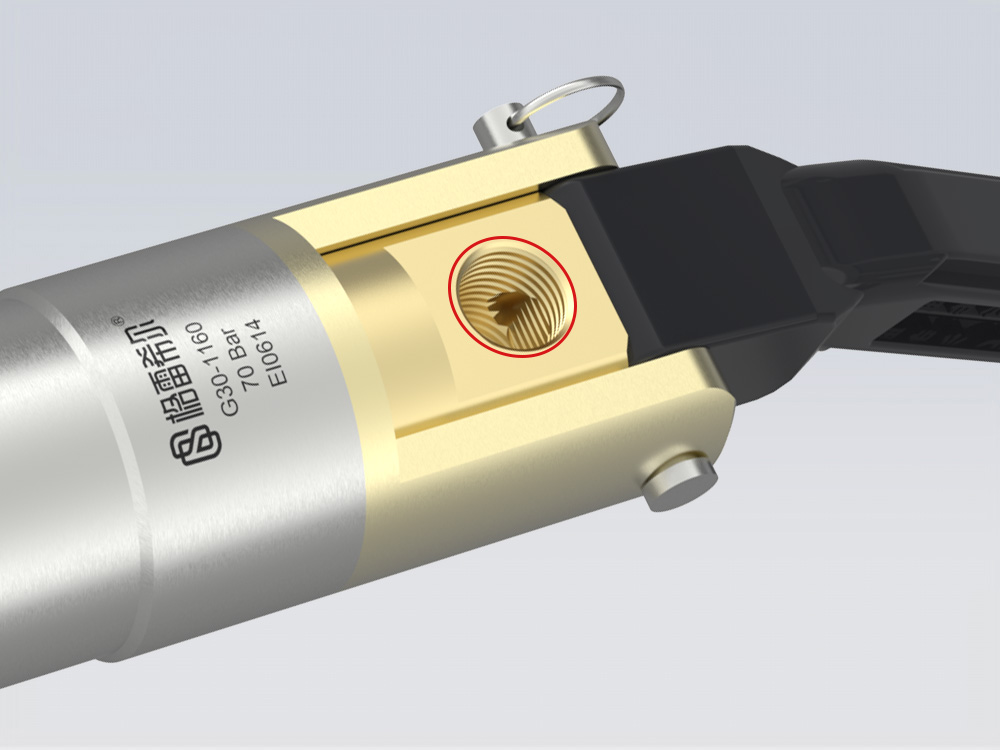

管锥螺纹测试孔:

侧面标准ZG1/8或ZG1/4螺纹孔,更适配国内应用场景


操作方式

Operation mode

操作方式

操作步骤1

操作步骤2

操作步骤3

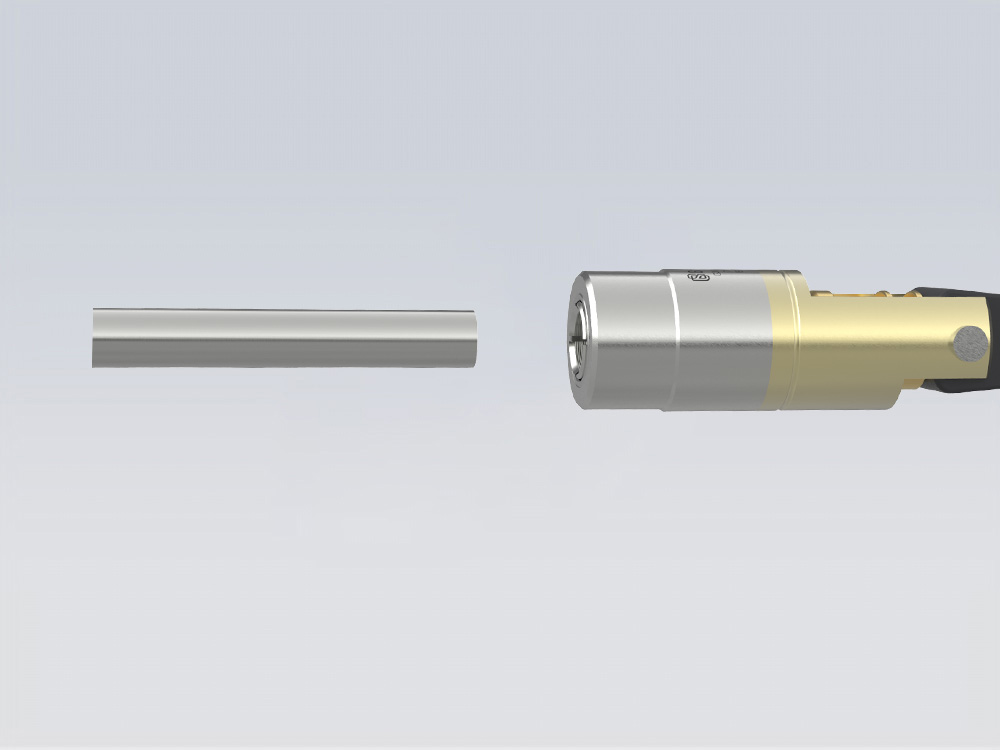

第一步:

将测试件插入密封接头的测试口

第二步:

将测试件插至测试孔底部

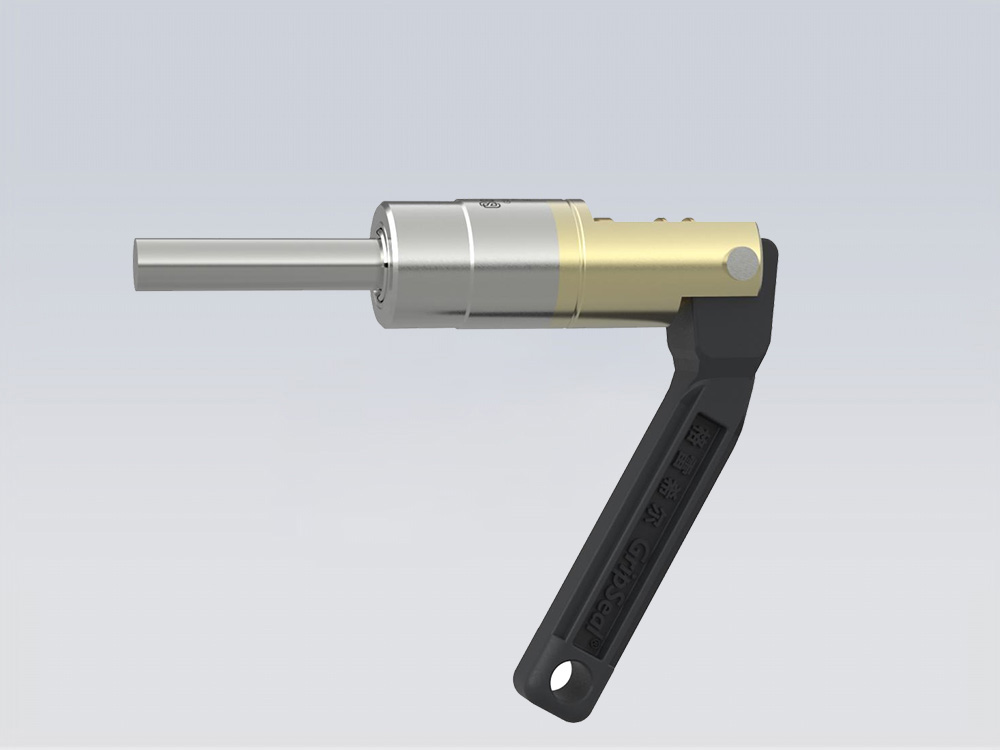

第三步:

扳动把手完成密封即可开始充入介质开始测试


应用案例

Application cases

应用案例

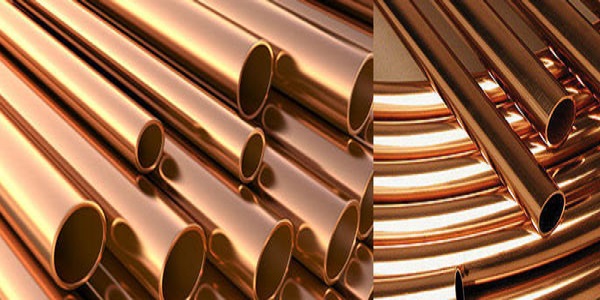

工艺管件密封检测

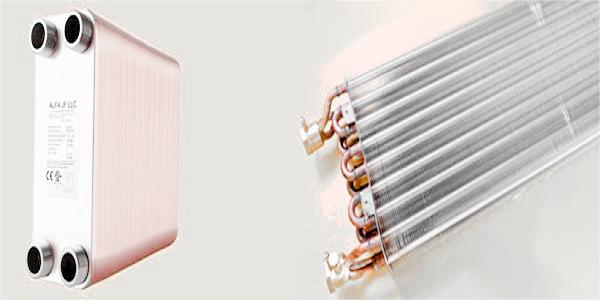

空调散热器测试

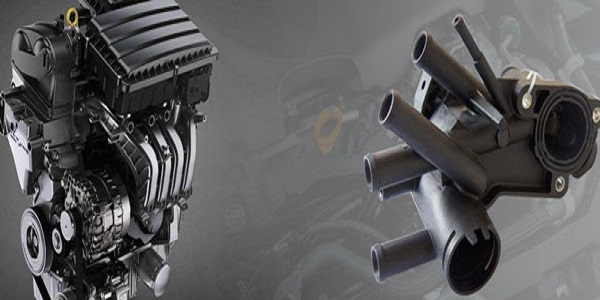

发动机冷却水管测试

工艺管件密封检测空调散热器测试发动机冷却水道测试


格雷希尔GripSeal主要产品覆盖内螺纹、外螺纹、内孔、管外径、 各种异型管、气瓶、公母头等多种密封测试接头以及各种阀体等,并有强大的非标定制能力解决复杂的密封方案。为客户产品的密封测试、运转测试等提供稳定、便捷的密封连接方法。深入合作的行业有新能源汽车、自动化集成商、制冷、家电、液压阀门、仪器仪表、航空航天、医疗器械等8大行业。
