G72R系列密封测试接头

    密封方式:

    密封范围:根据管件定制

    产品分类:异形管密封测试接头

    产品描述:G72R系列格雷希尔密封测试接头,是一款用于空调行业的接头,如空调蒸发器、散热器、空···

  • 在线订购

G72R系列格雷希尔密封测试接头,是一款用于空调行业的接头,如空调蒸发器、散热器、空调管路等异形管口的快速密封与连接。可以同时密封2处密集管口,解决空间狭小的密封问题;直通式设计,保证了产品了高流量性能,无论是气体测试还是液体测试,都能适应。

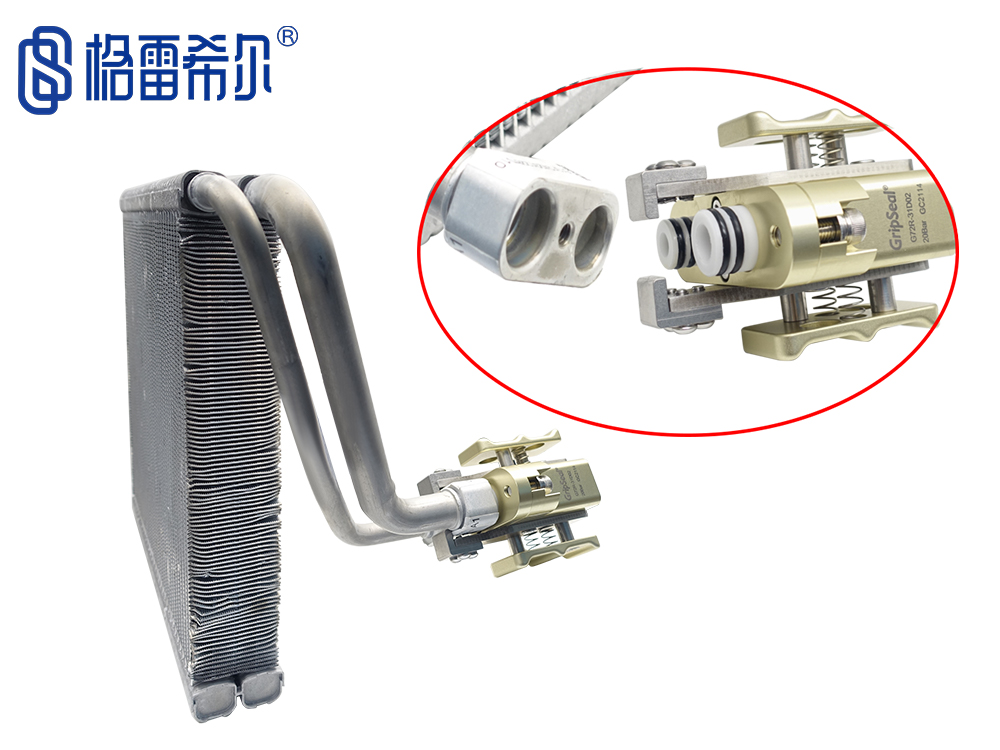

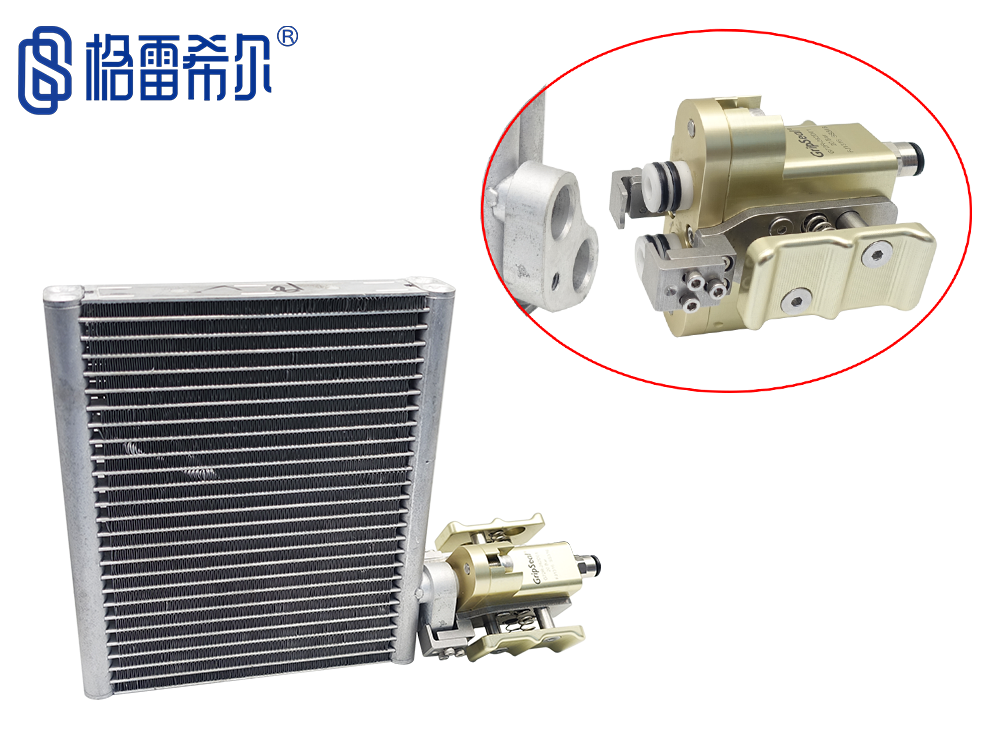

G72R系列的密封连接方案

Sealing connection scheme for G72R series

G72R快速接头* 改善工作效率,降低生产成本

密封可靠,使用寿命长

轻便快捷,减轻工作强度
自带锁紧结构,适用于高压力工作环境
手动操作,简单易用

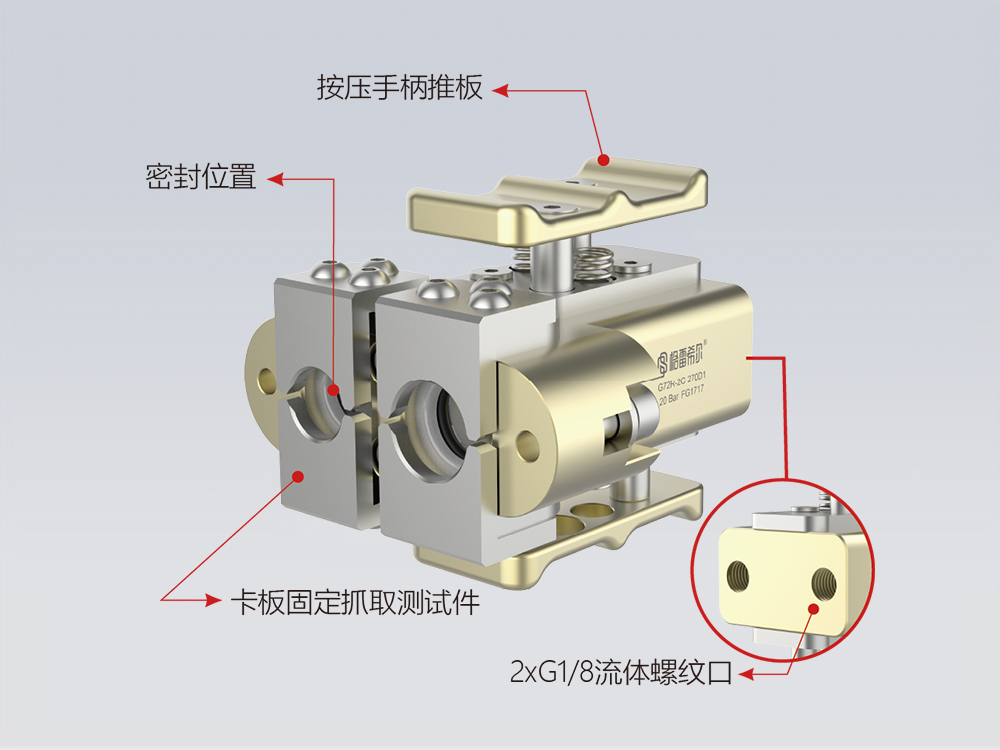

G72R系列的产品特点

Product features of G72R series

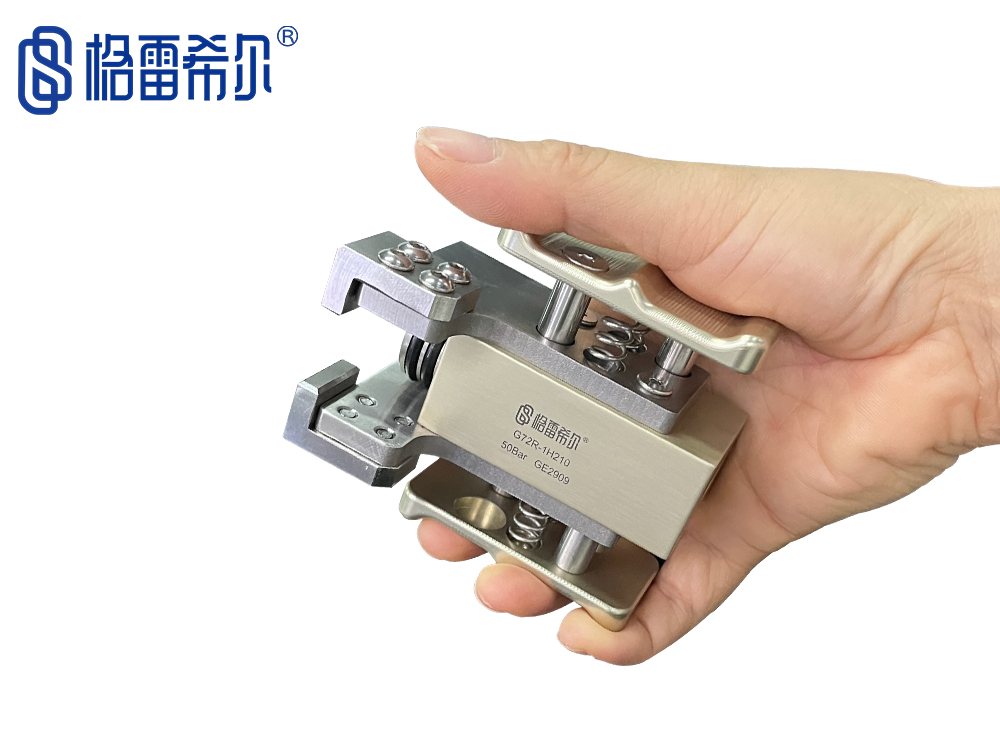

G72R格雷希尔密封测试接头G72R格雷希尔密封测试接头

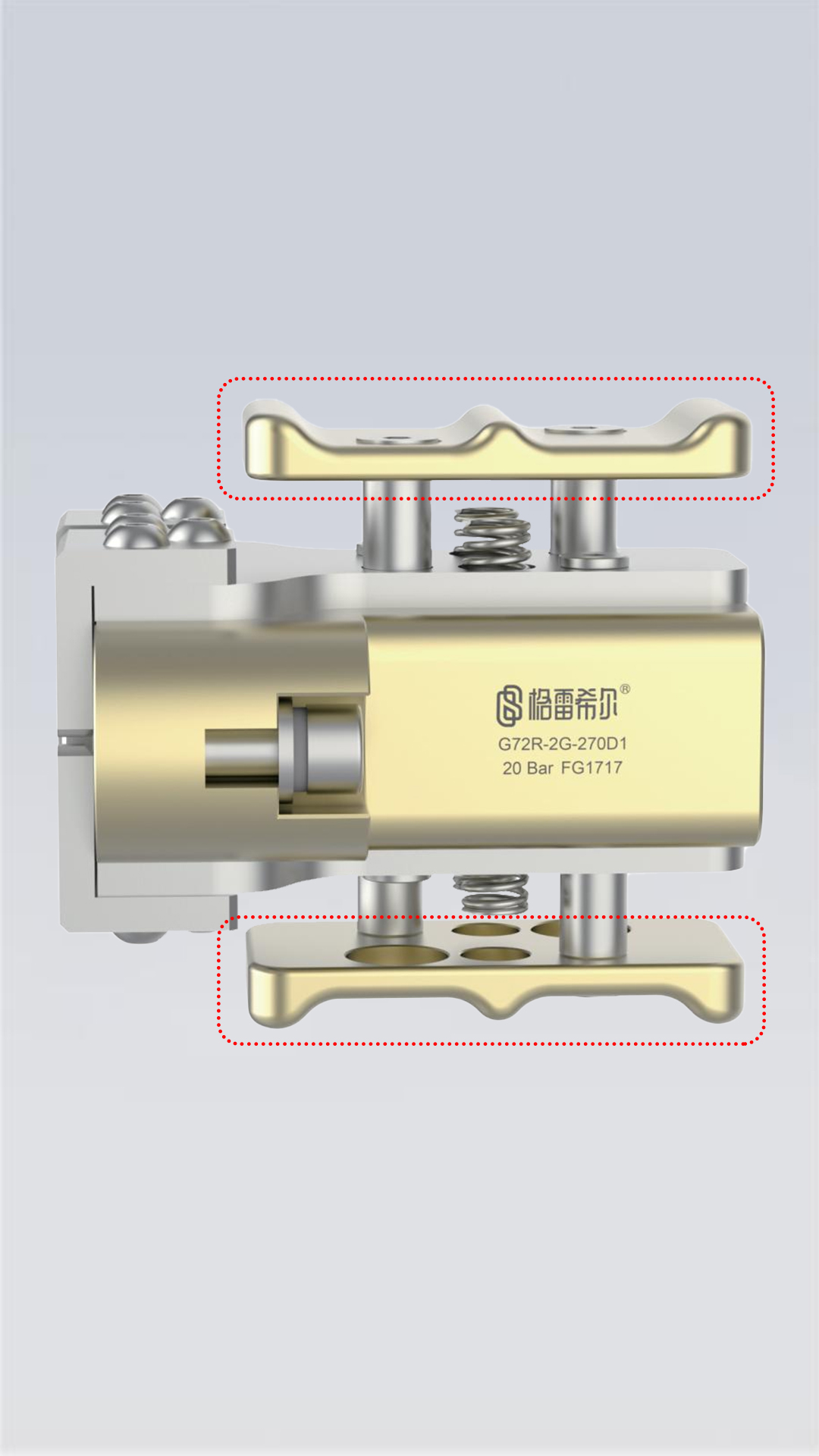

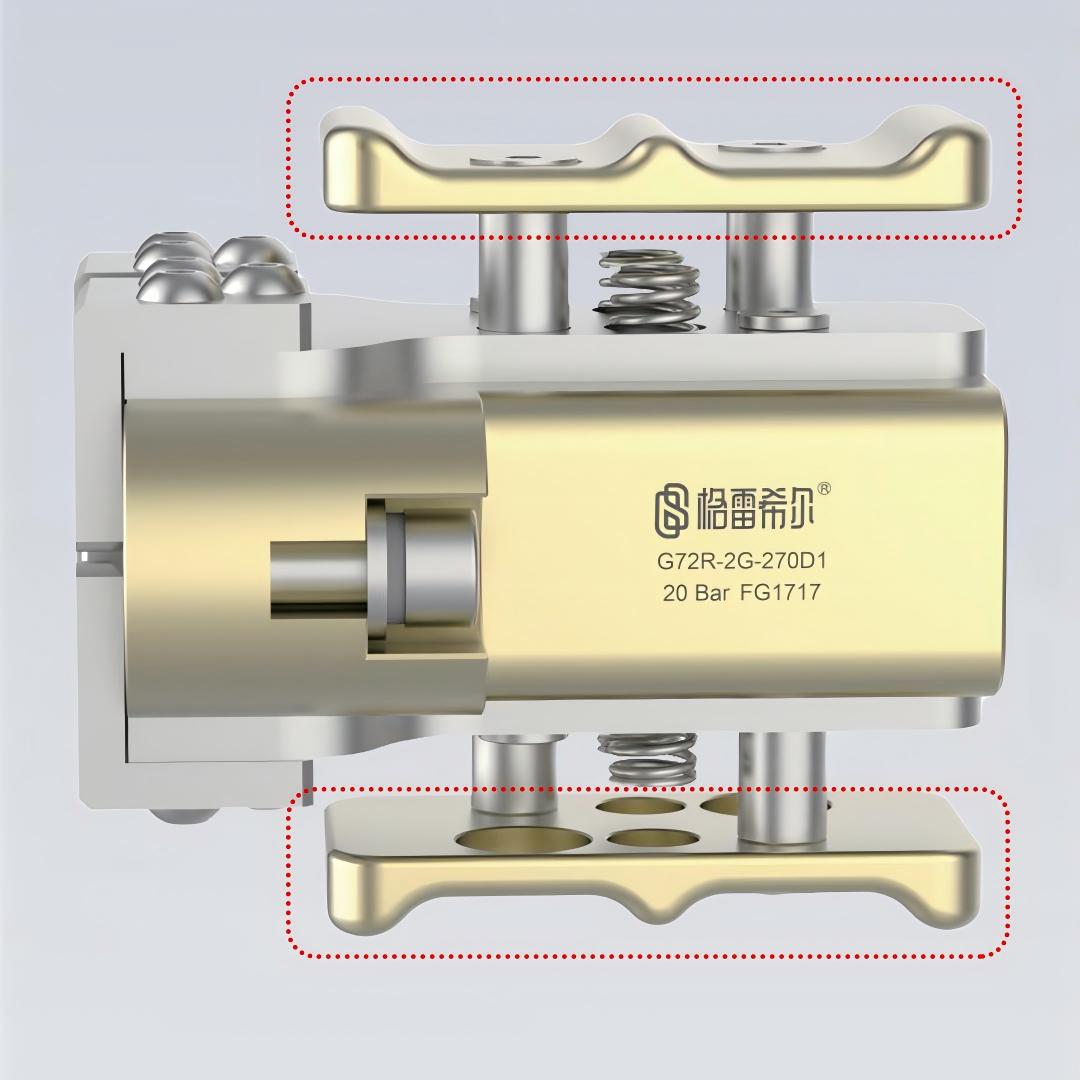

手柄操作:

手柄按压式操作,操作简单效率高

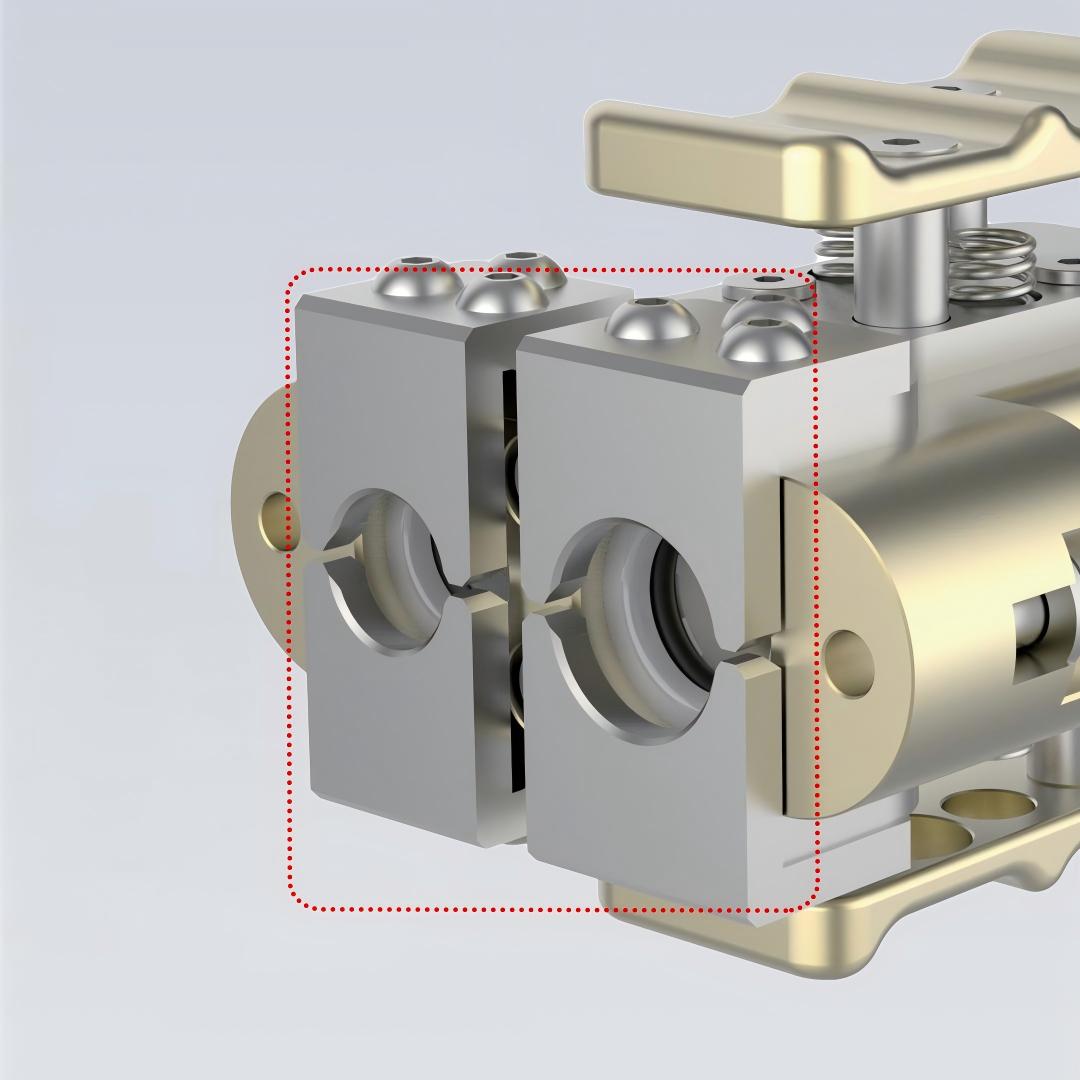

不锈钢卡爪:

保证足够的强度同时兼顾防腐,承压50Bar

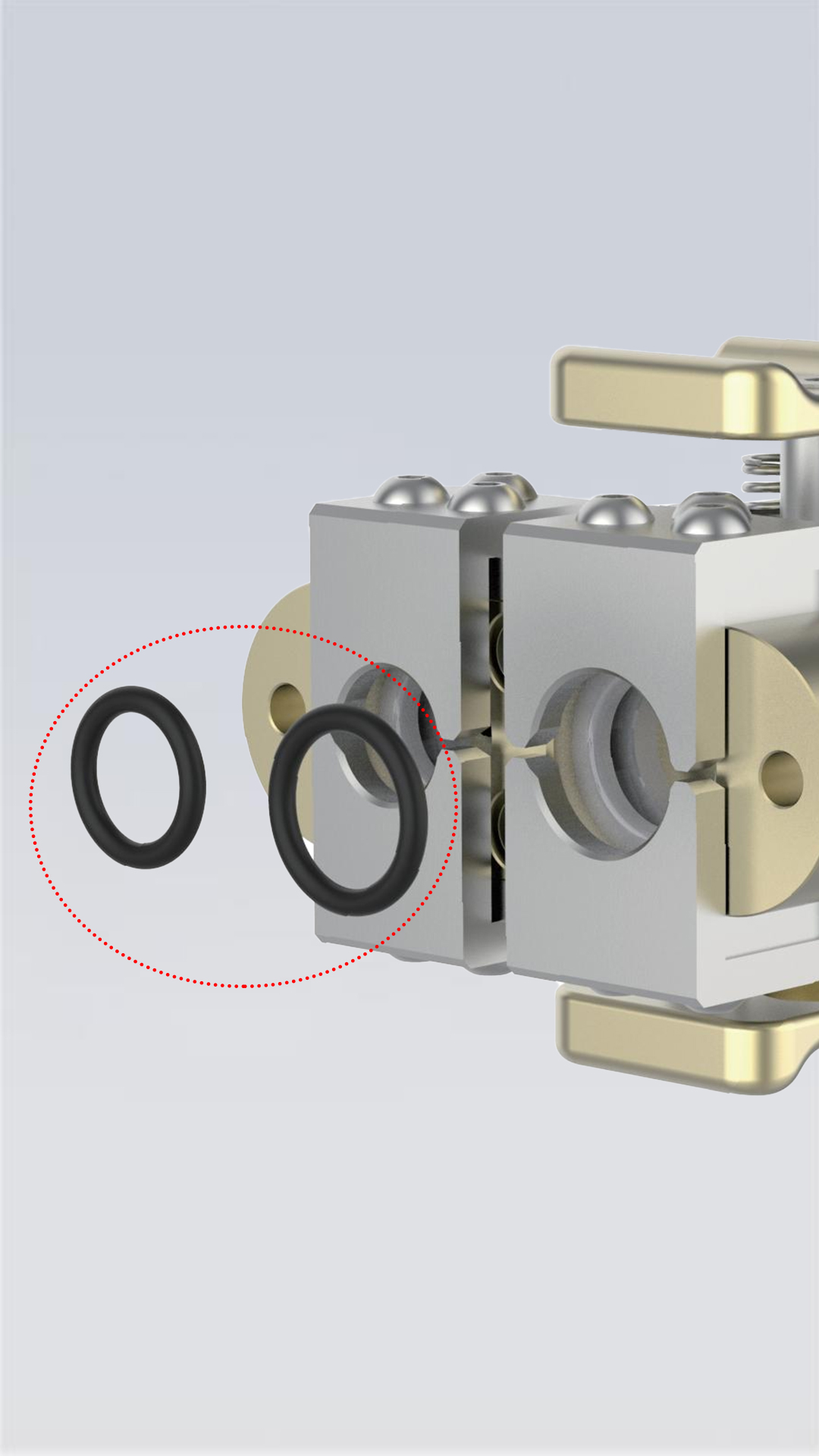

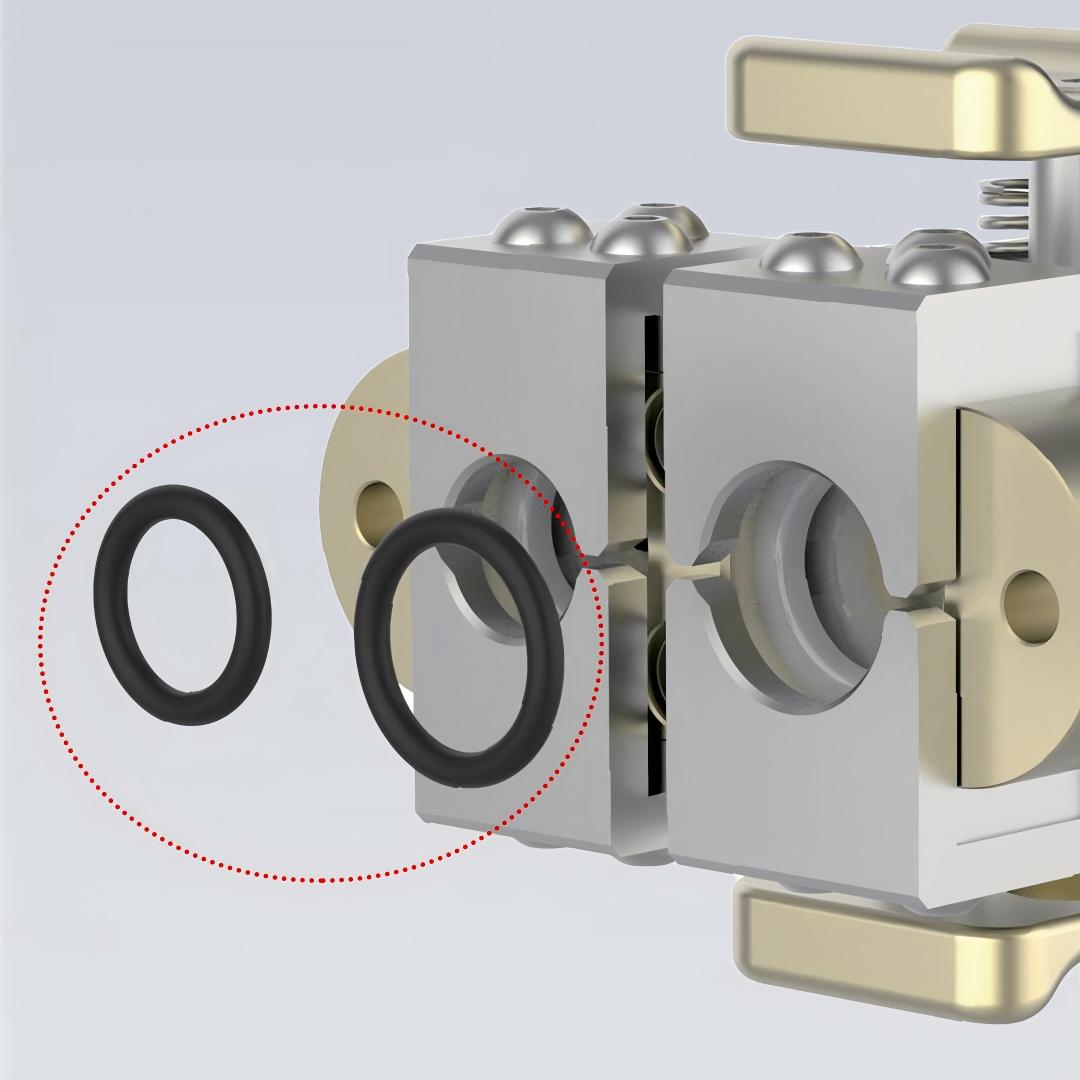

主密封圈:

快速更换,维护简单,延长接头的所以寿命

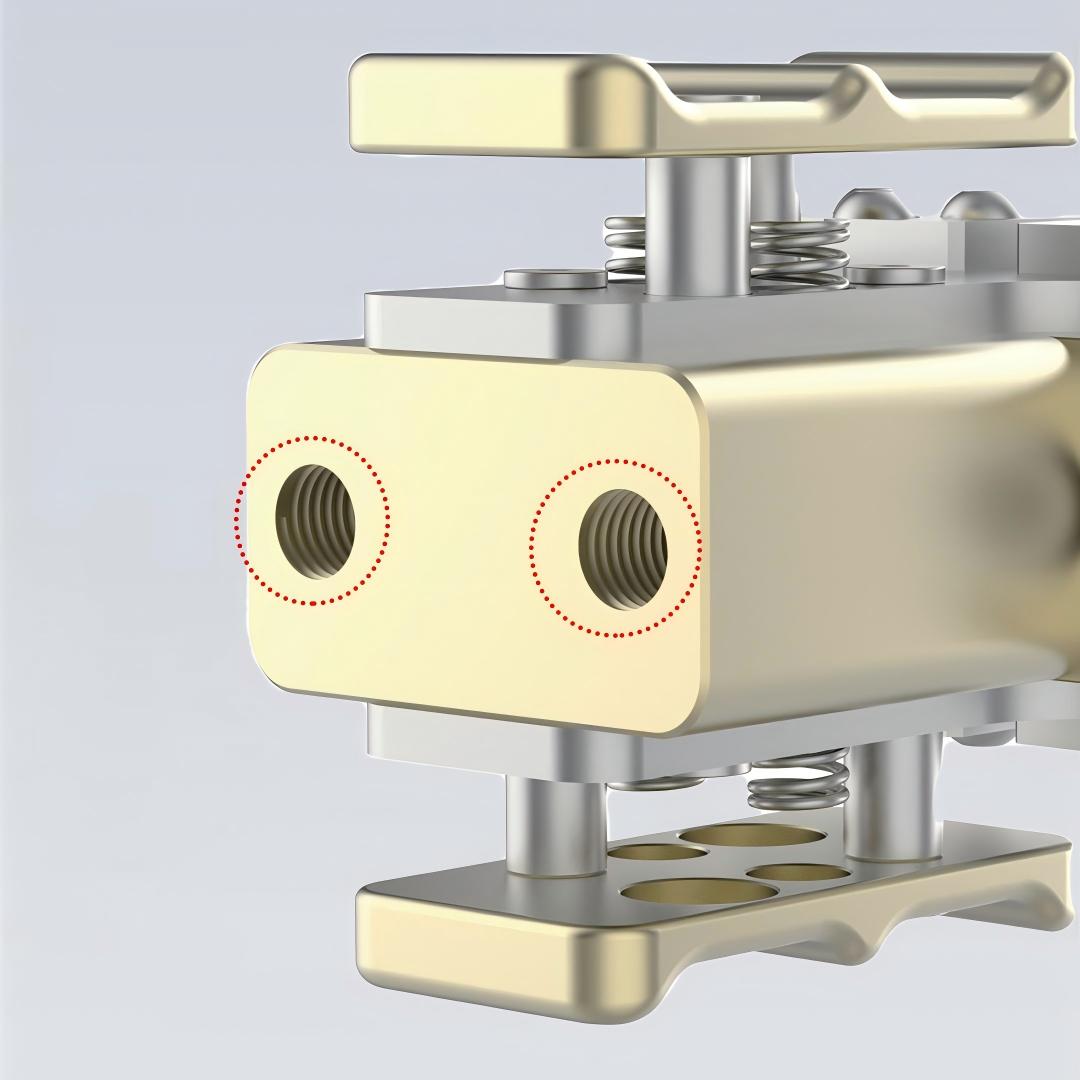

测试孔:

尾部采用G螺纹测试孔,可定制其他螺纹孔

铝合金主体:

航空轻便耐用,操作强度低,



G72R系列的规格与参数

Specifications and parameters of the G72R series


操作压力:从真空到50Bar
密封范围:根据管件定制
流量接口:G1/4,G1/8螺纹孔
主体材料:铝合金
主密封圈:丁腈橡胶
操作温度:-20℃至120℃

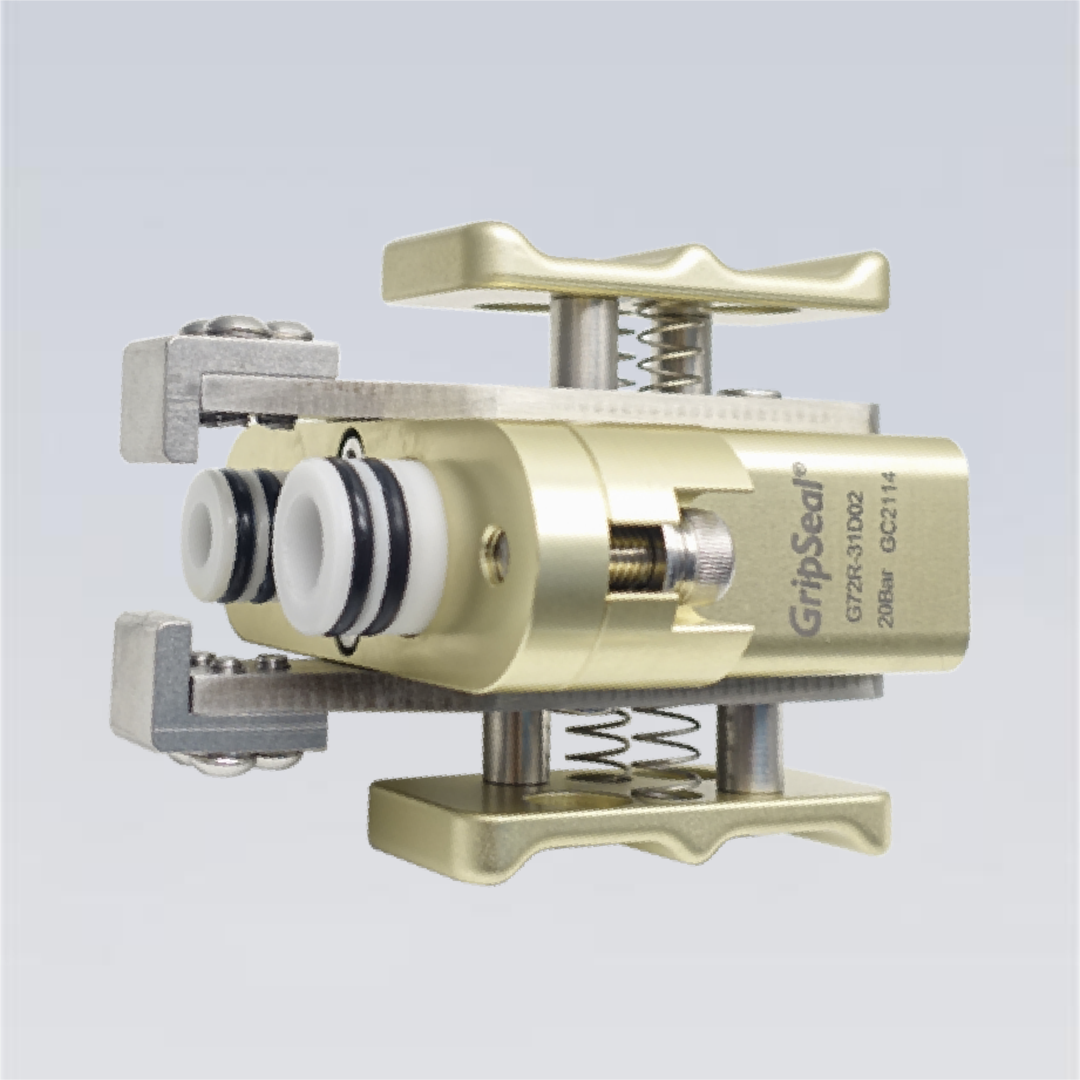

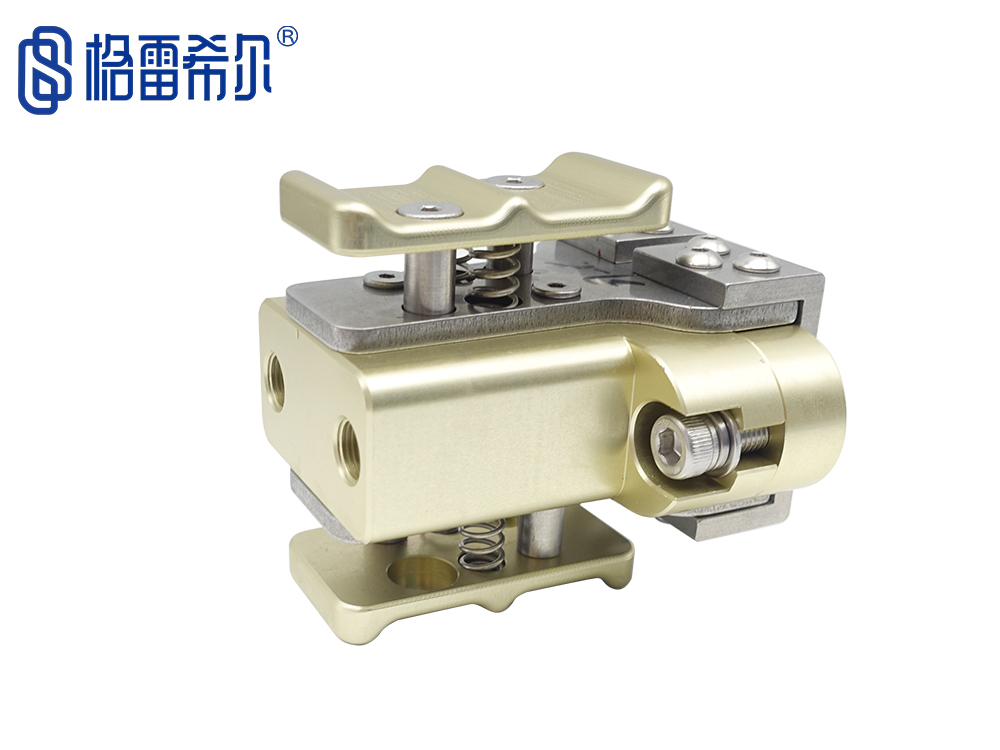

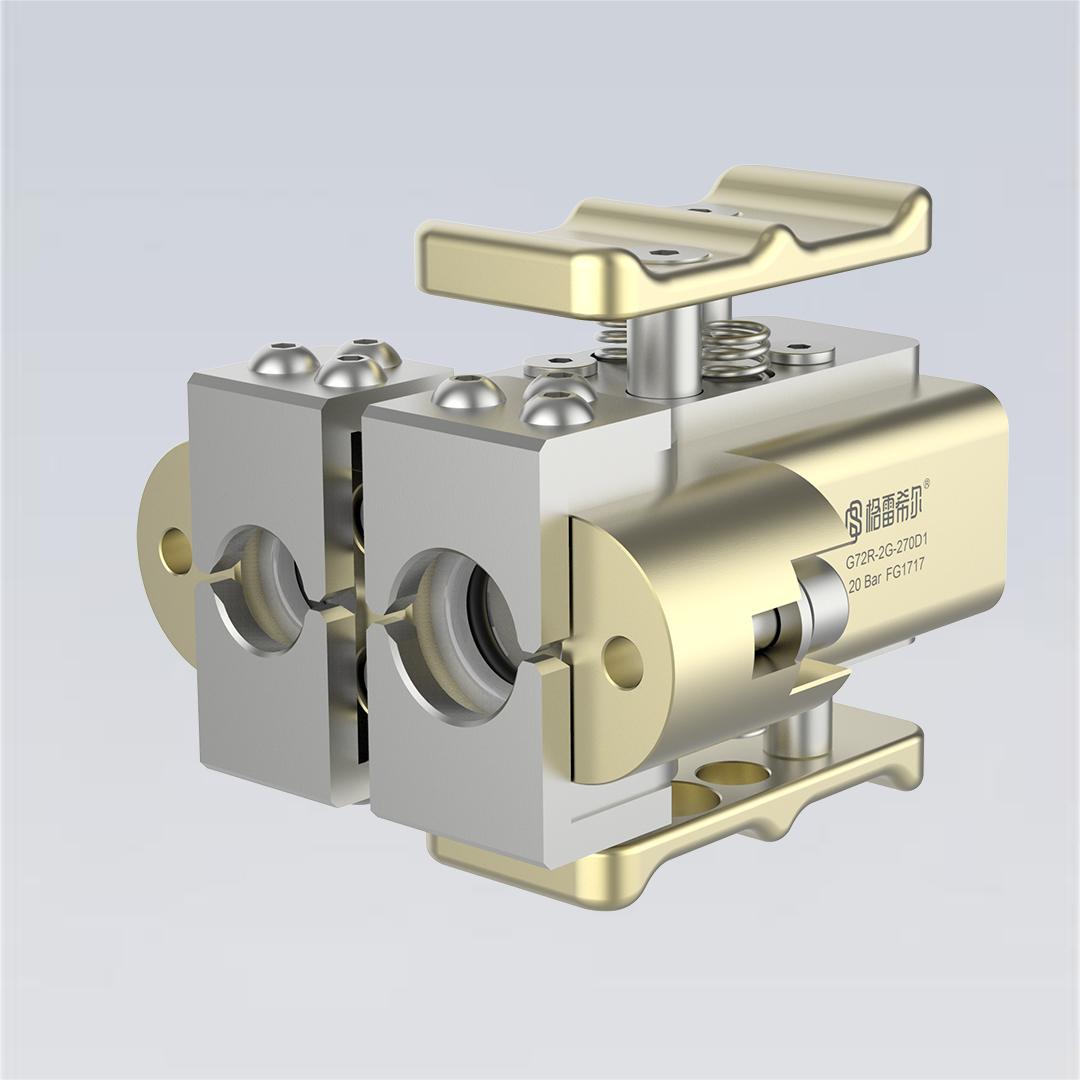

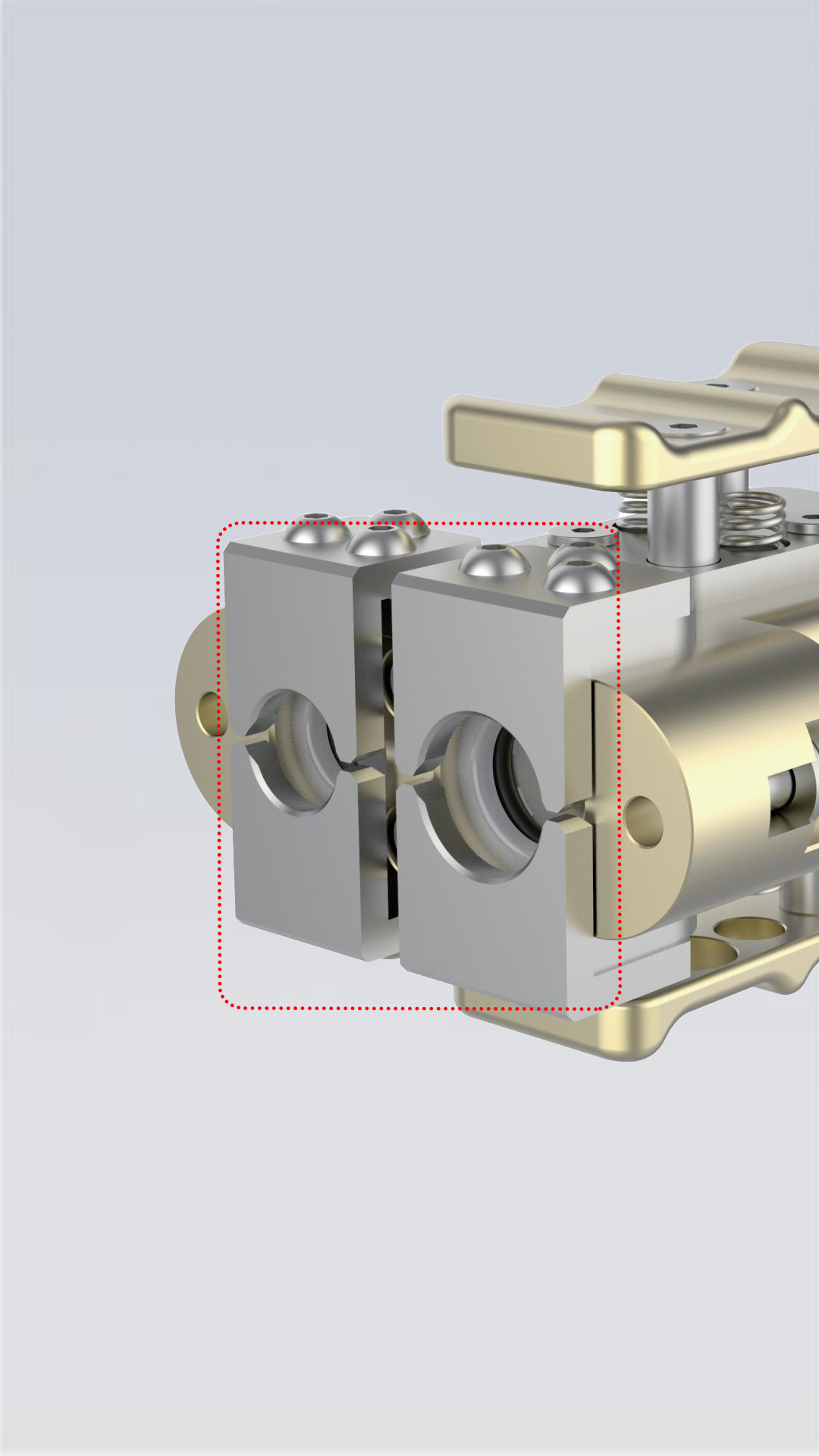

G72R系列的部分主体展示

Partial main display of G72R series

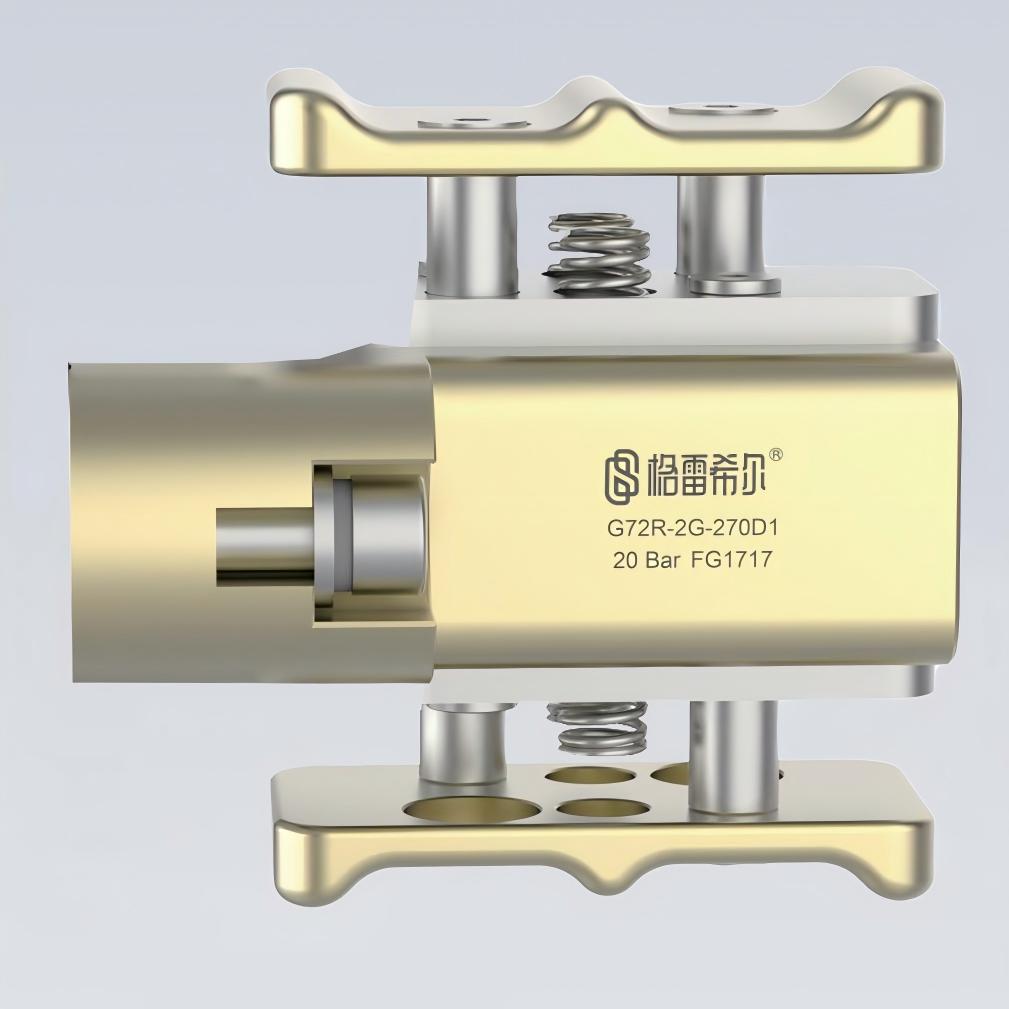

G72R格雷希尔密封测试接头G72R格雷希尔密封测试接头

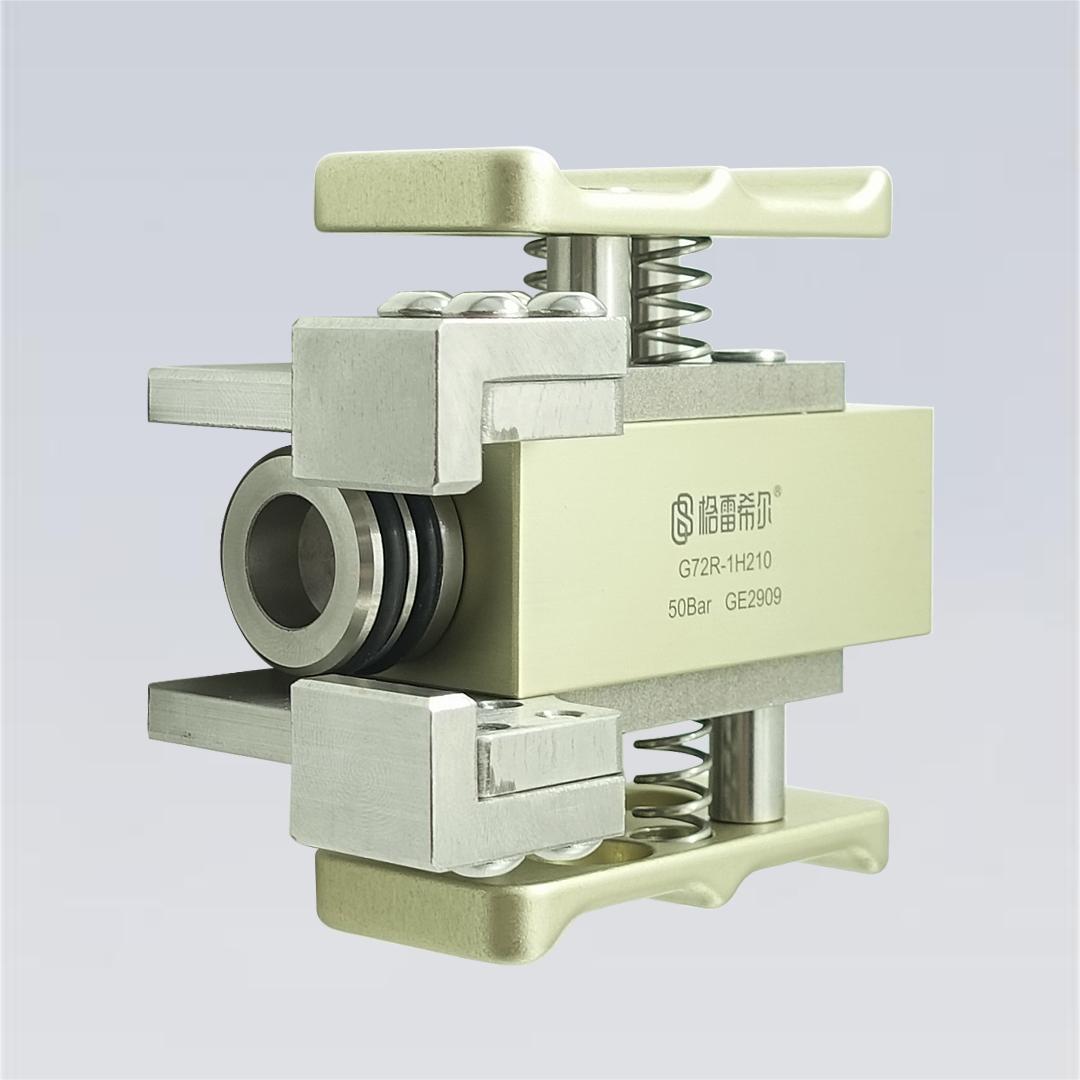

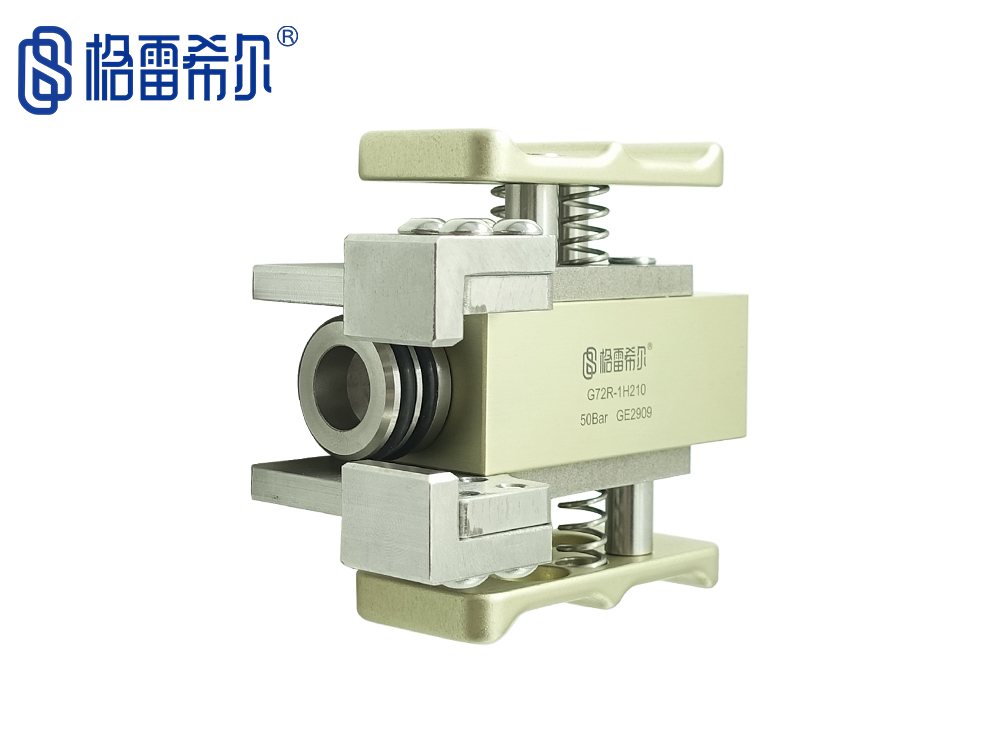

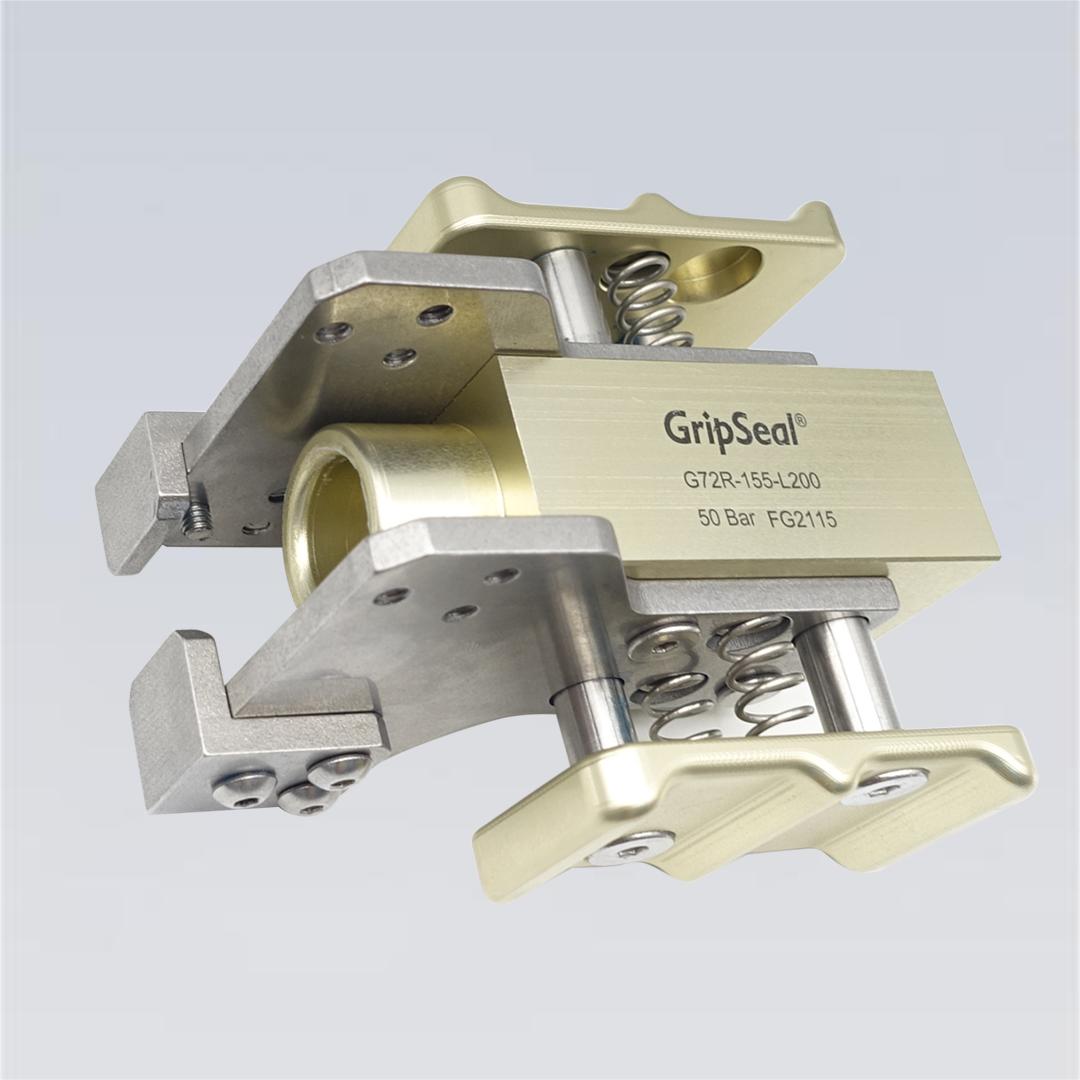

G72R-1H210(单孔)

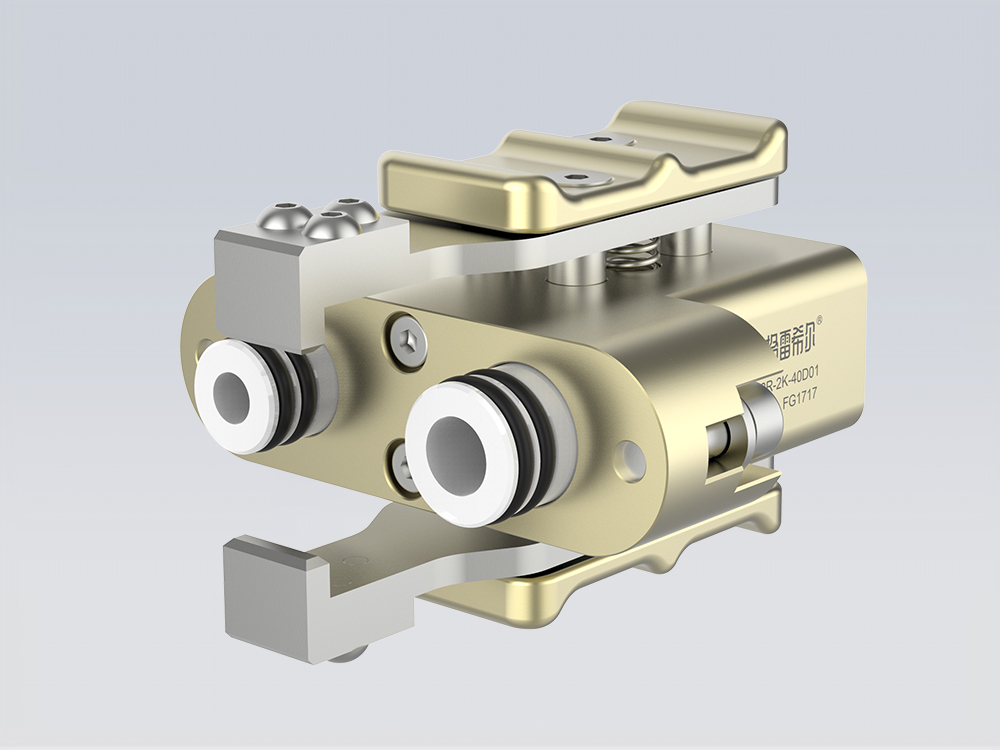

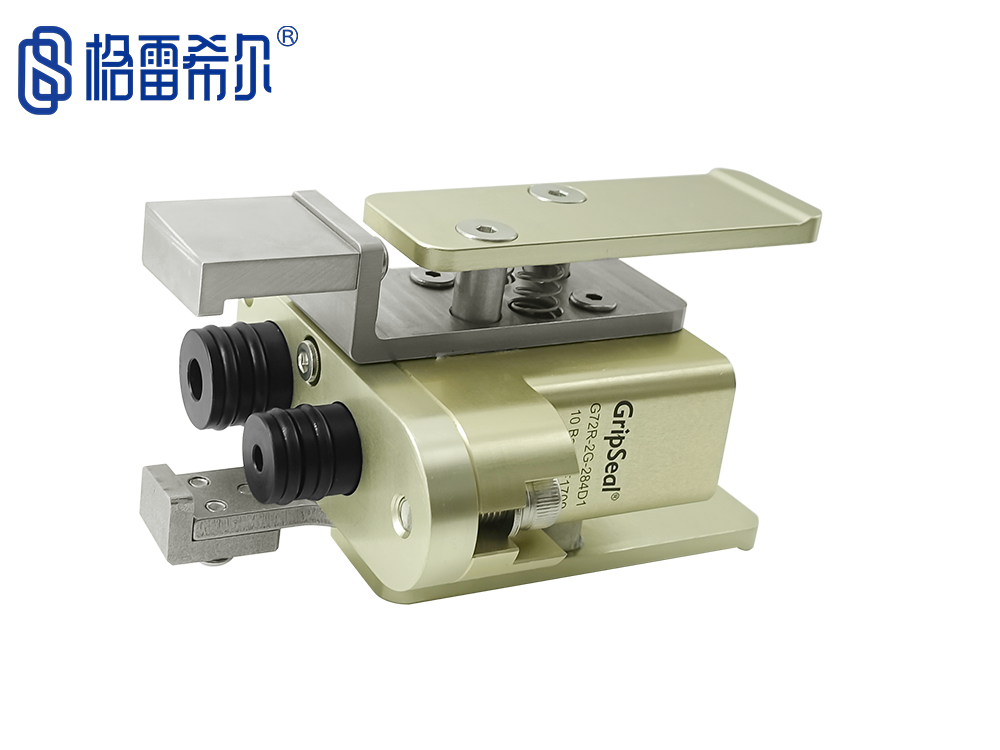

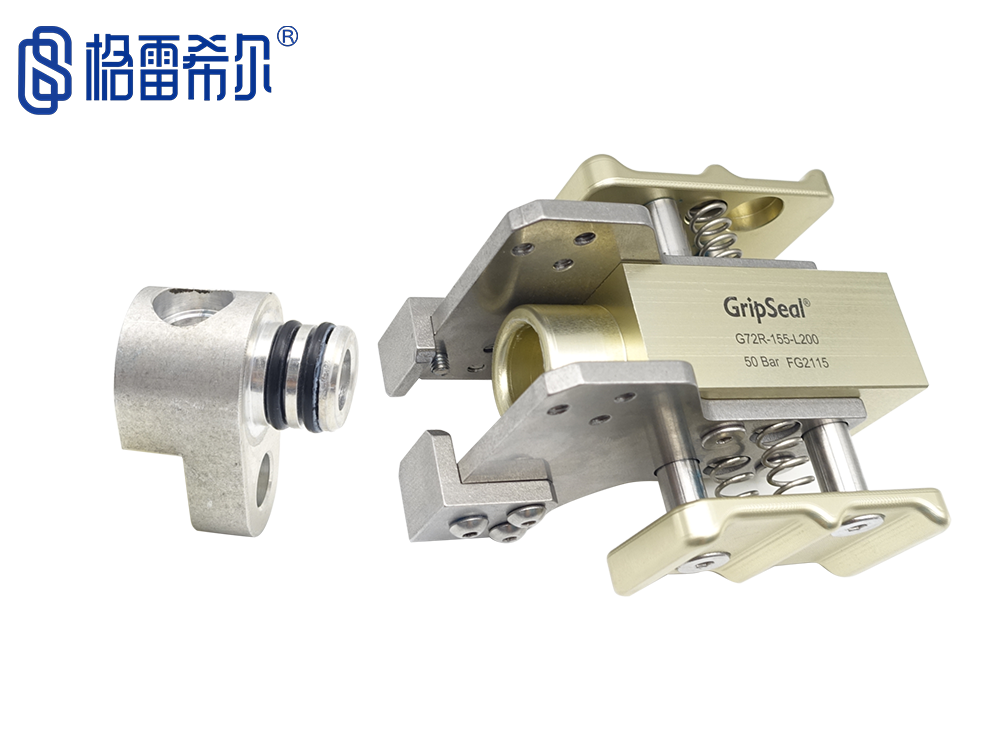

G72R-31D02(双孔)G72R-155-L200(单管)G72R-2G-270D1(双管)

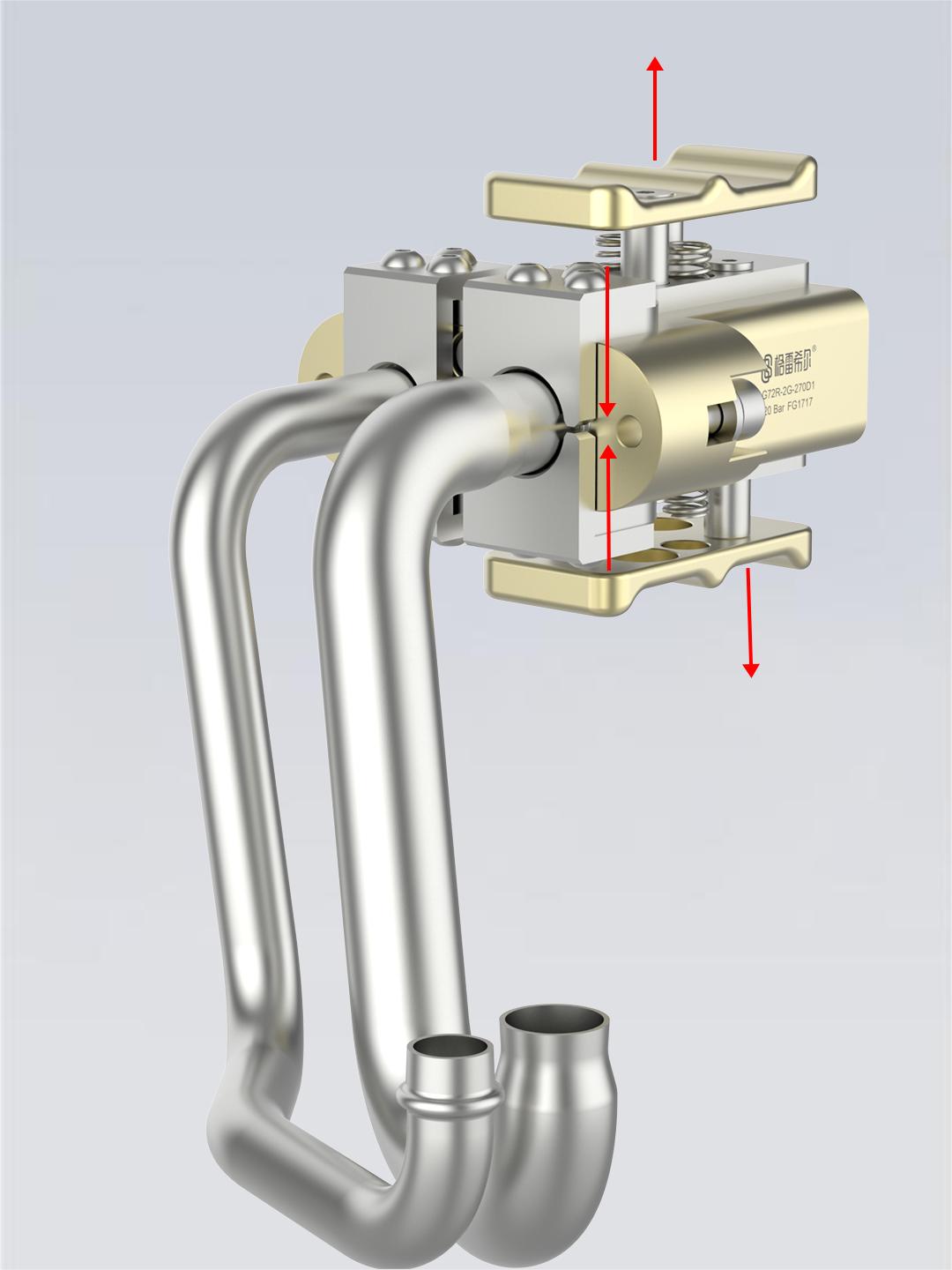

G72R系列的操作方式

Operation mode of G72R series


G72R格雷希尔密封接头使用方法

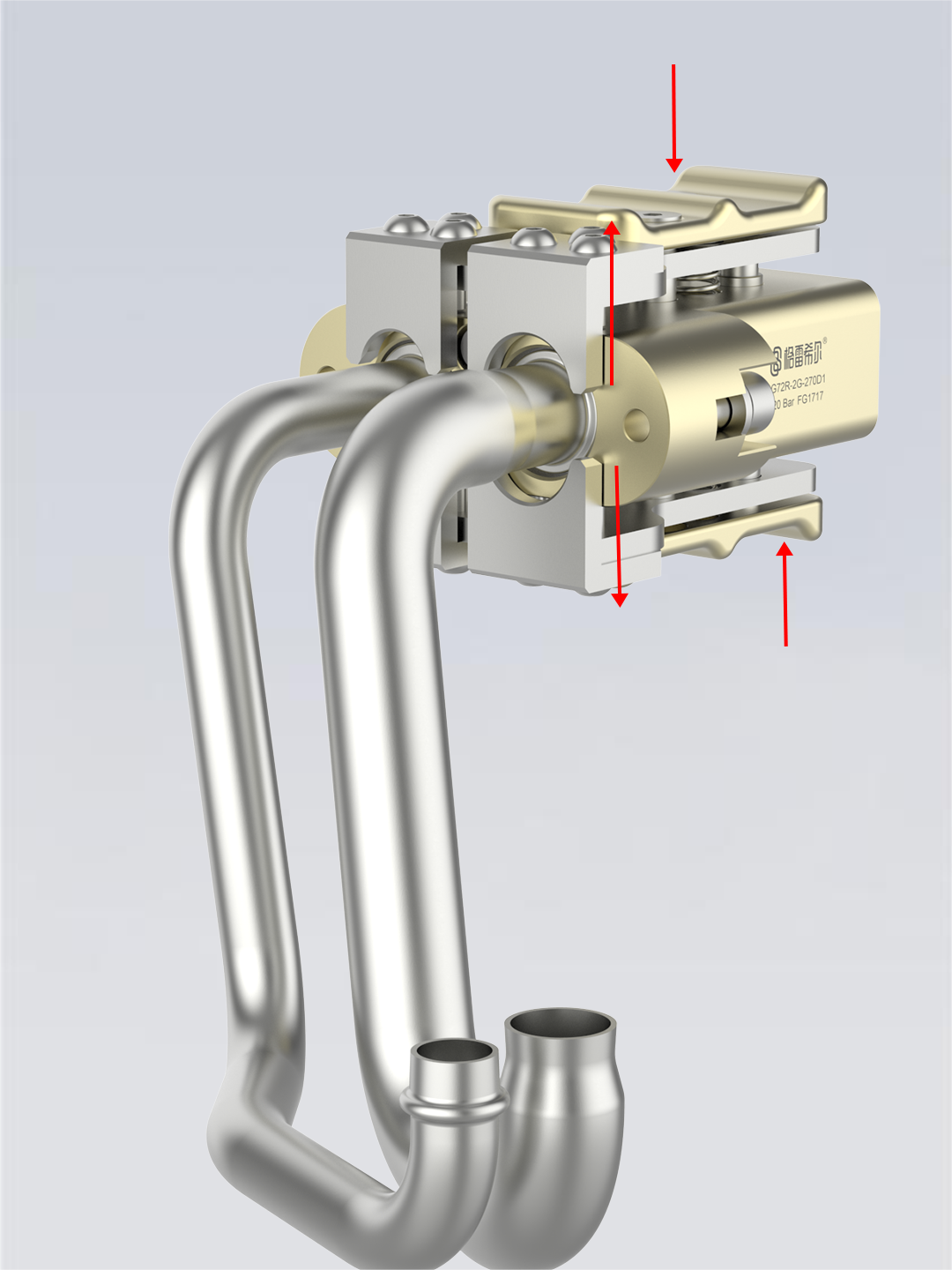

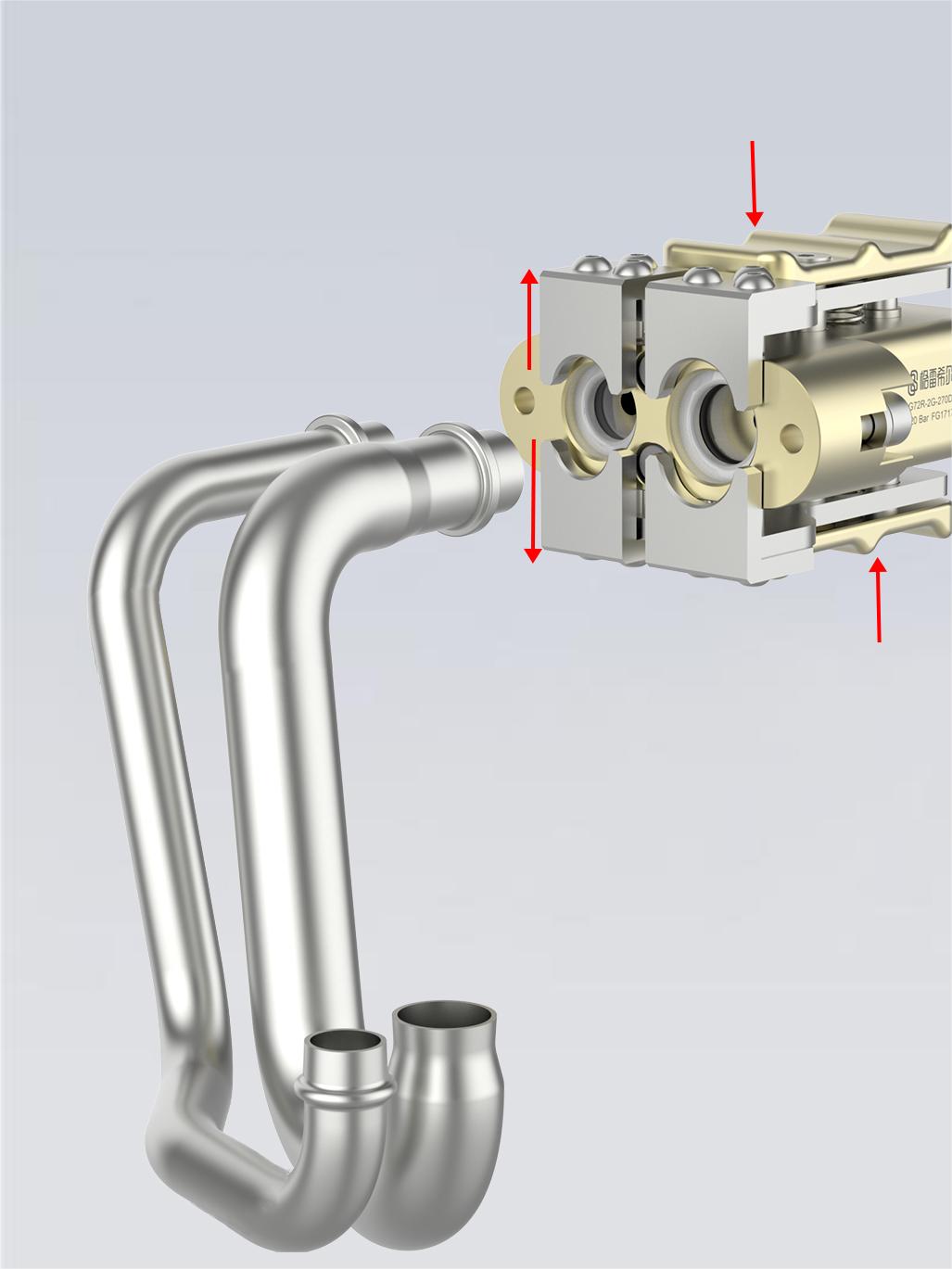

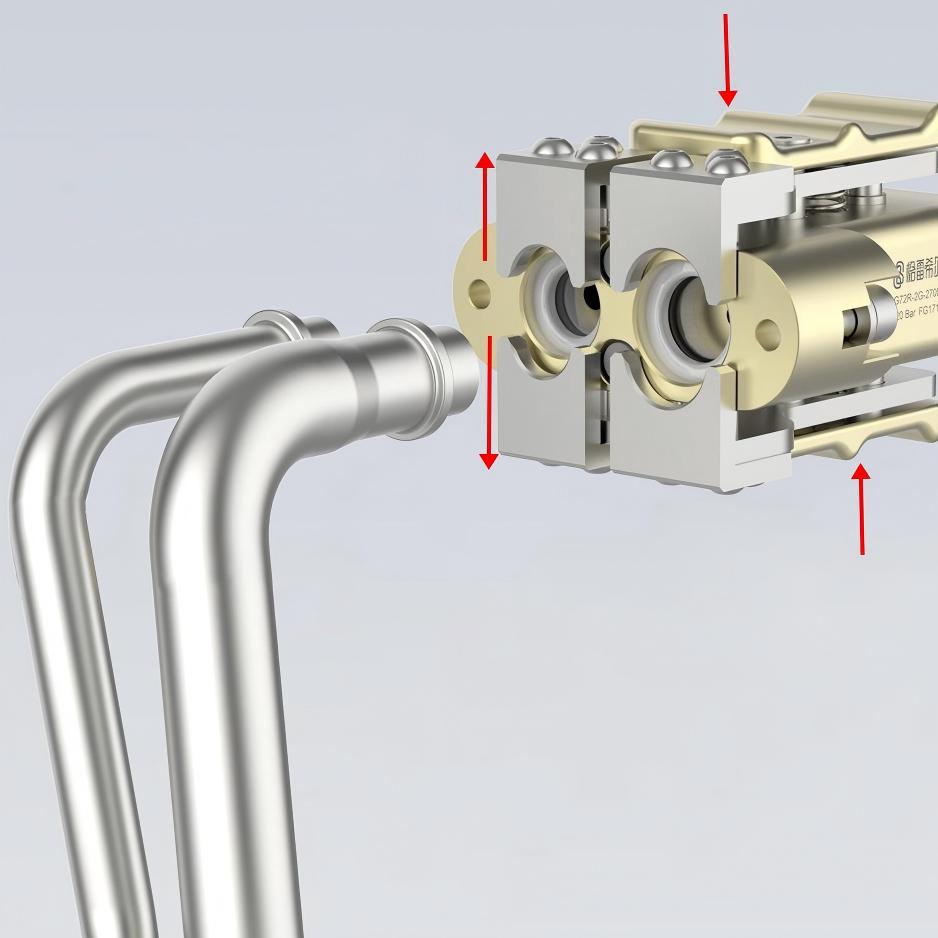

步骤1:

按压两侧手柄,爪牙张开,将测试件接头前端的测试口

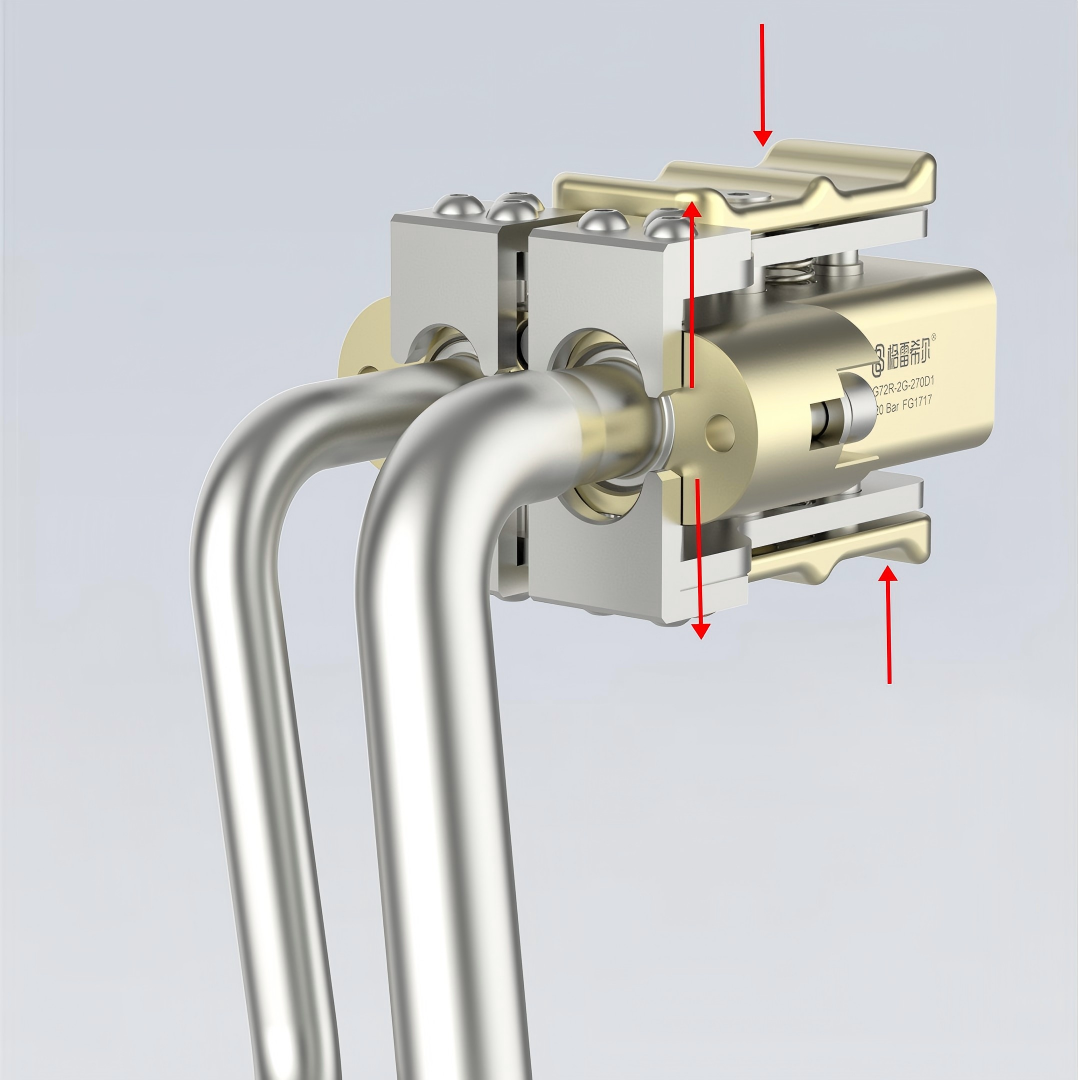

步骤2:

插入测试件后松开手柄,爪牙自动锁紧连接完成即可进行测试

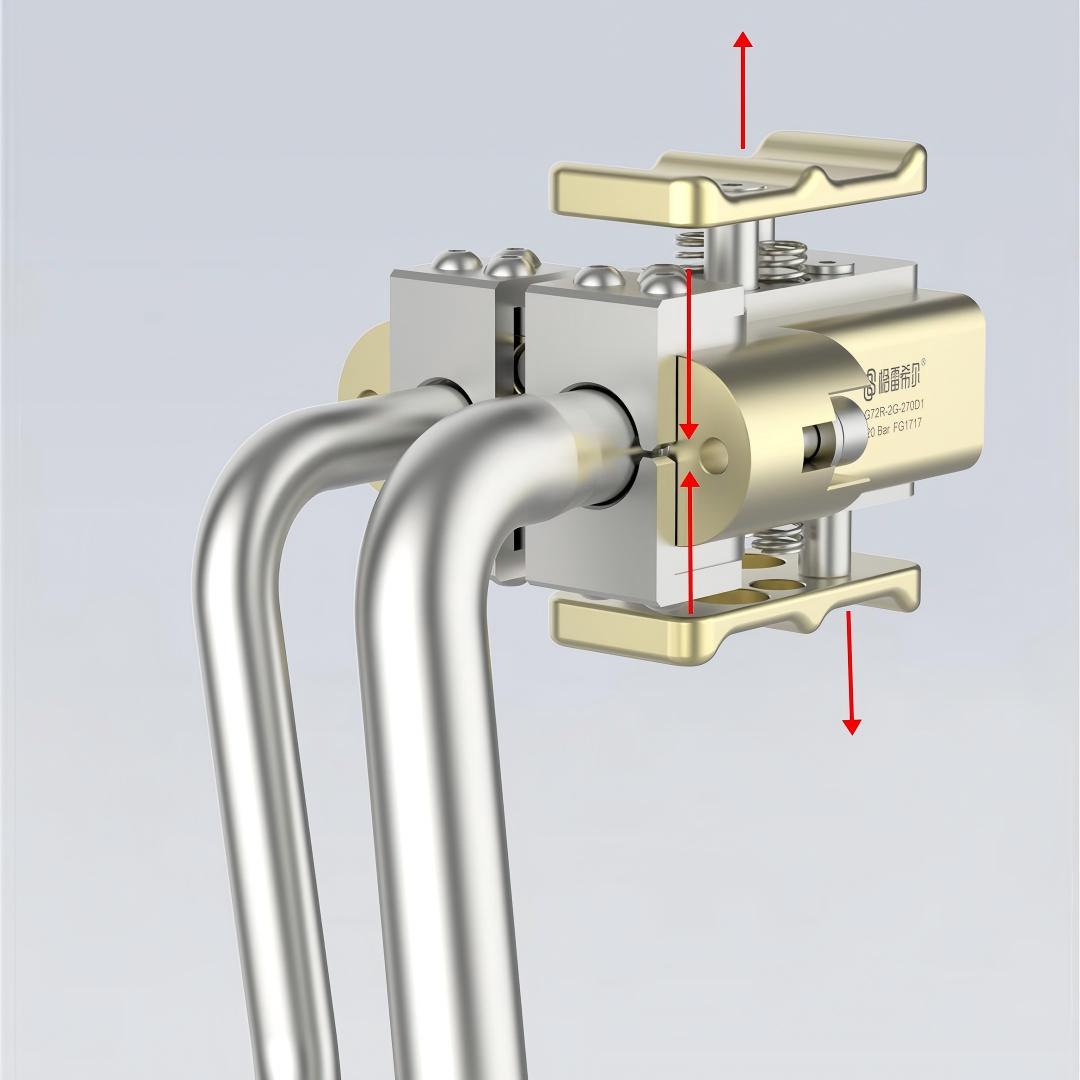

步骤3:

再次按压手柄,爪牙张开,即可取下测试件进行下一个产品的测试


相关产品:G72系列G70系列

本文标签:格雷希尔,异型管口,空调散热器,空调管路,蒸发器,密封测试接头
