异形管密封测试接头

  • G70KHF系列密封测试接头

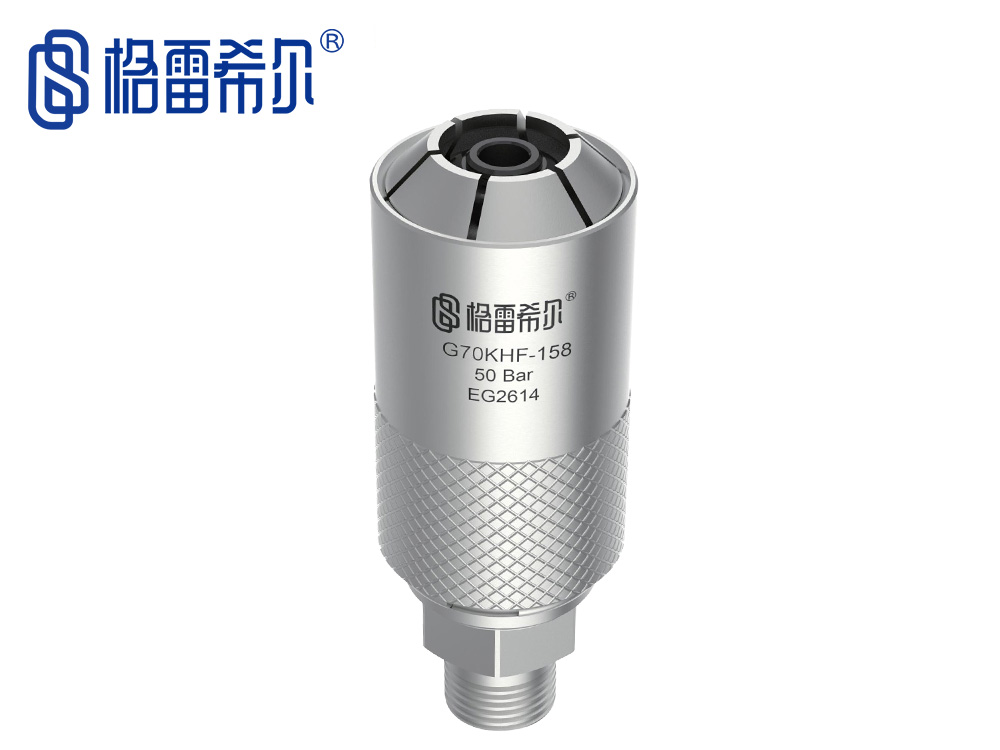

G70KHF系列密封测试接头

G70KHF系列密封测试接头

    密封方式:外卡式

    密封范围:9.52mm-22.2mm

    产品分类:异形管密封测试接头

    产品描述:G70KHF系列密封测试接头,应用于制冷行业运行测试时的扩口管密封连接,具有操作简单、···

  • 在线订购

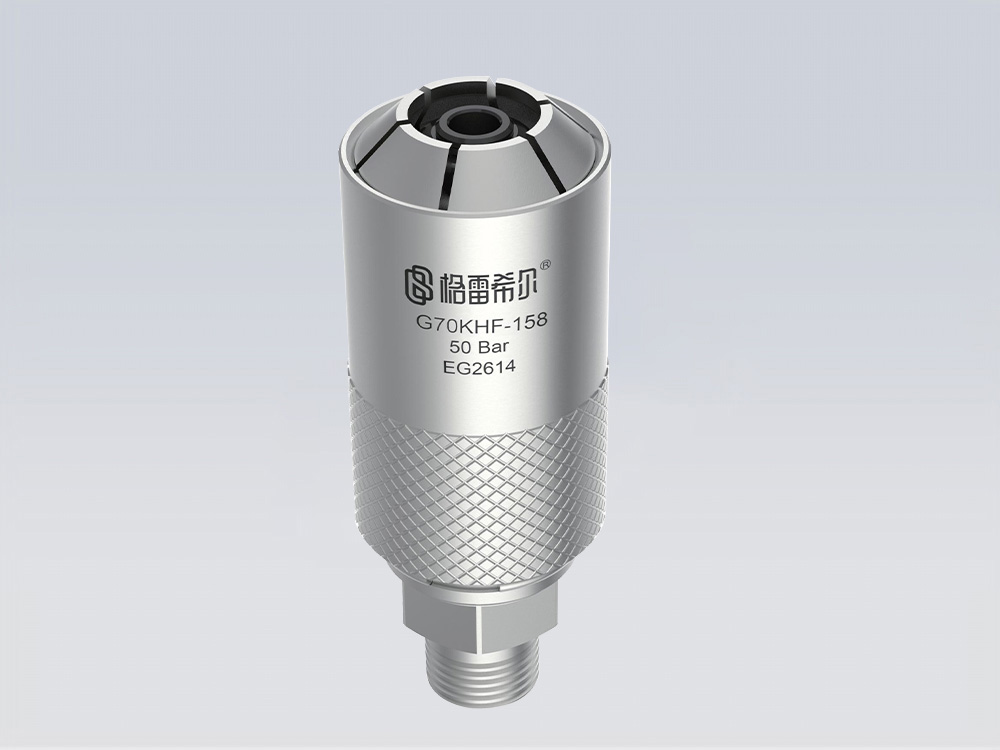

G70KHF 系列是一款外卡式密封测试接头,应用于制冷行业运行测试时的扩口管密封连接,具有操作简单、坚固耐用、密封可靠、承压上限高、运行流量大等特点,结构紧凑,单手即可握持,使用方法简单,手持轻推即可完成连接。

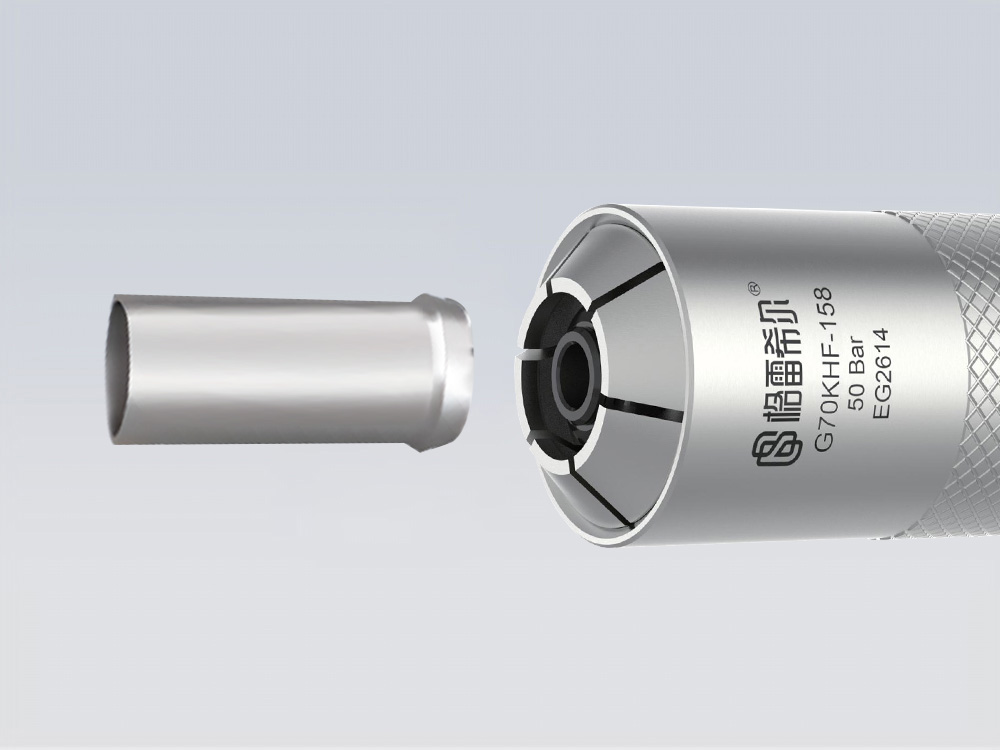

密封连接方案

Sealing connection scheme

密封连接方案

格雷希尔G70KHF密封测试接头

滑套式操作简单可靠
& 可靠的端面密封,密封圈维护简单
316不锈钢材质坚固耐用
& 流量无损,高效测试

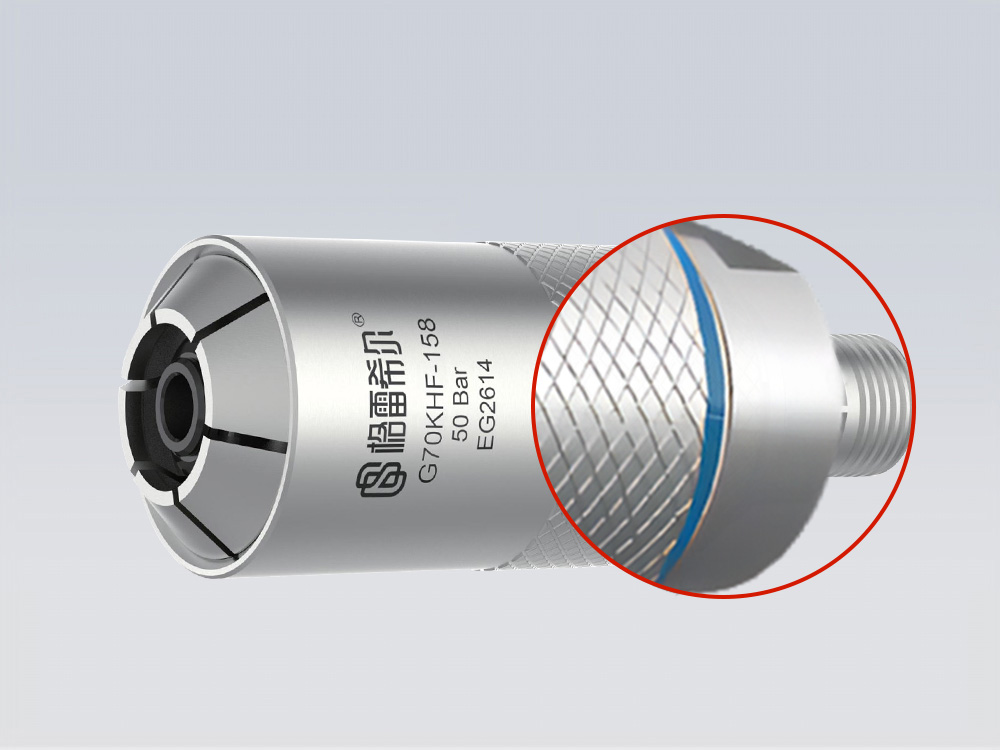

安全标识环,保证安全生产


产品特点

Product  features

产品特点

格雷希尔G70KHF系列的特点格雷希尔G70KHF系列的特点格雷希尔G70KHF系列的特点格雷希尔G70KHF系列的特点格雷希尔G70KHF系列的特点

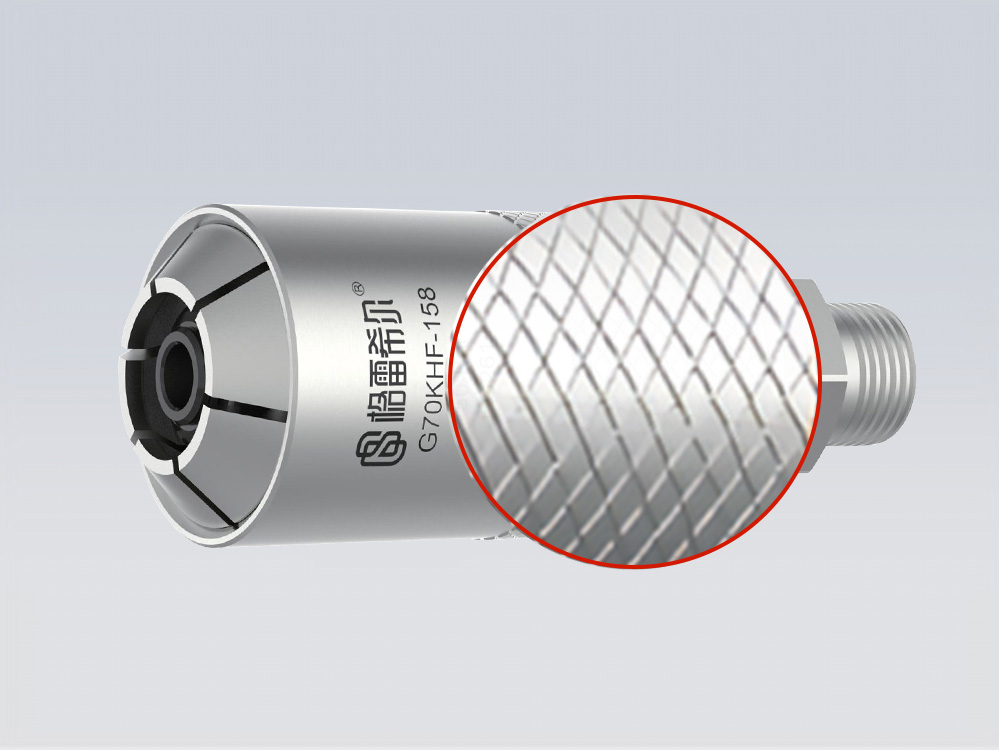

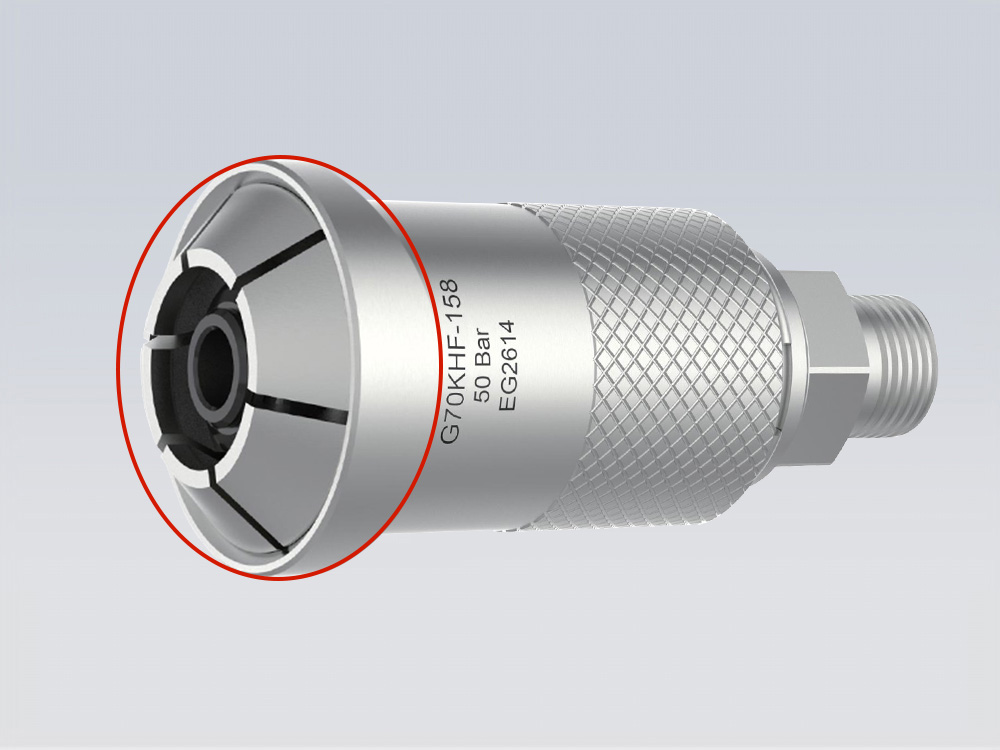

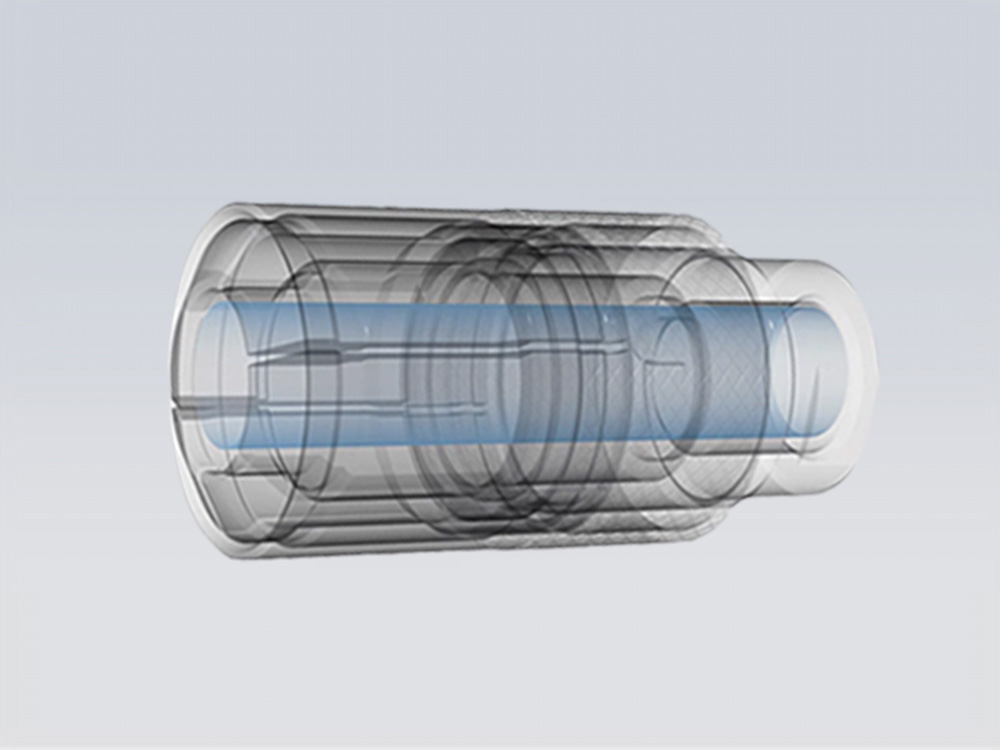

外卡式夹爪锁紧,直接抓取工件管口凸起部位防滑网纹滚花,增加摩擦力,易于操作滑套式结构,轻松推拉即可实现锁紧与断开直通式设计减少流量损失,保证测试正确性蓝色到位安全标识环,保证生产安全性


产品参数

Product parameters

产品参数

操作压力:从真空到70Bar

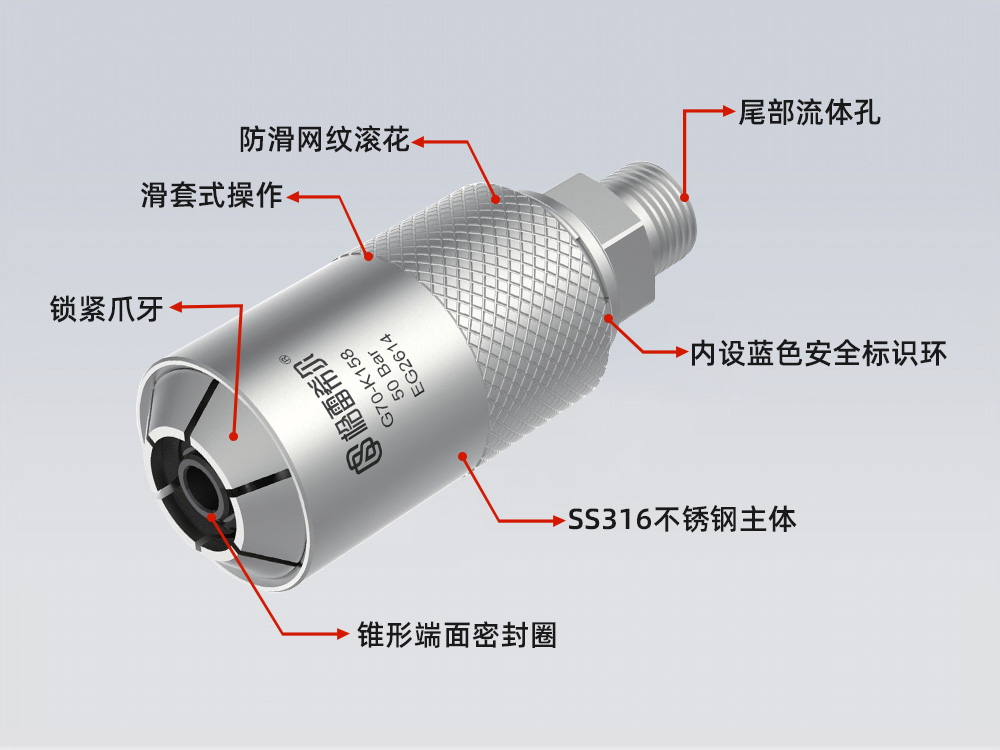

格雷希尔G70KHF系列剖析图

& 密封范围:9.52mm-22.2mm
最大凸起宽度:4-8mm
流量接口:参见选型表
主体材料:316不锈钢
& 主密封圈:氯丁橡胶/丁腈橡胶
内密封圈:丁腈橡胶
& 操作温度:-20℃至120℃


规格型号表

Specification and Model Table

格雷希尔

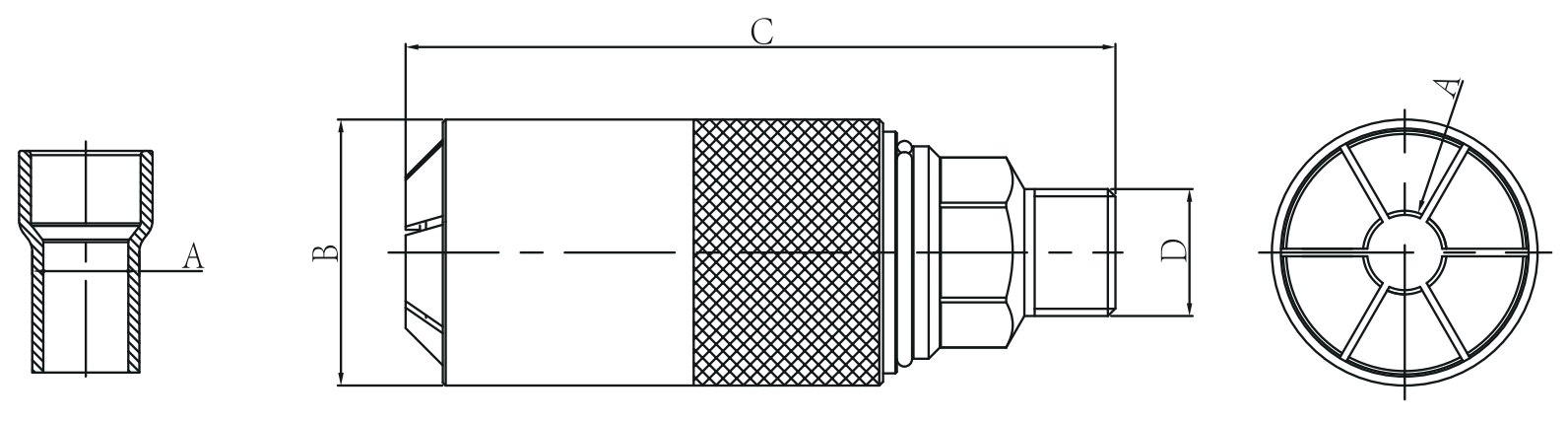

格雷希尔G70KHF系列结构图

产品型号主体编号密封尺寸A尺寸B尺寸C流体孔D压力/主体材料密封圈材质密封圈型号
G70KHF-09539.52mm30mm
90mmR 1/4"70Bar/316不锈钢丁腈橡胶SG70KHF095
G70KHF-095312.70mmR3/8"SG70KHF095
G70KHF-1584

15.80mm

35mm95mmR1/2"SG70KHF158
G70KHF-190519.00mm40mm
110mm
R3/4"SG70KHF190
G70KHF-222522.20mmR3/4"SG70KHF222


格雷希尔GripSeal密封测试接头各系列产品,可为不同的管型、孔径、接口、螺纹等提供密封方案,近千种标准型号现货供应,并擅长为各类异型管件提供定制方案,深入合作的行业有新能源汽车、自动化集成商、制冷、家电、液压阀门、仪器仪表、航空航天、医疗器械等8大行业。
