密封方式：外卡式
密封范围：11.8mm-20mm
产品分类：异形管密封测试接头
产品描述：G70R-P系列密封测试接头，将G70R系列与G70P系列所特有的特性相结合，将它们的优点都做···

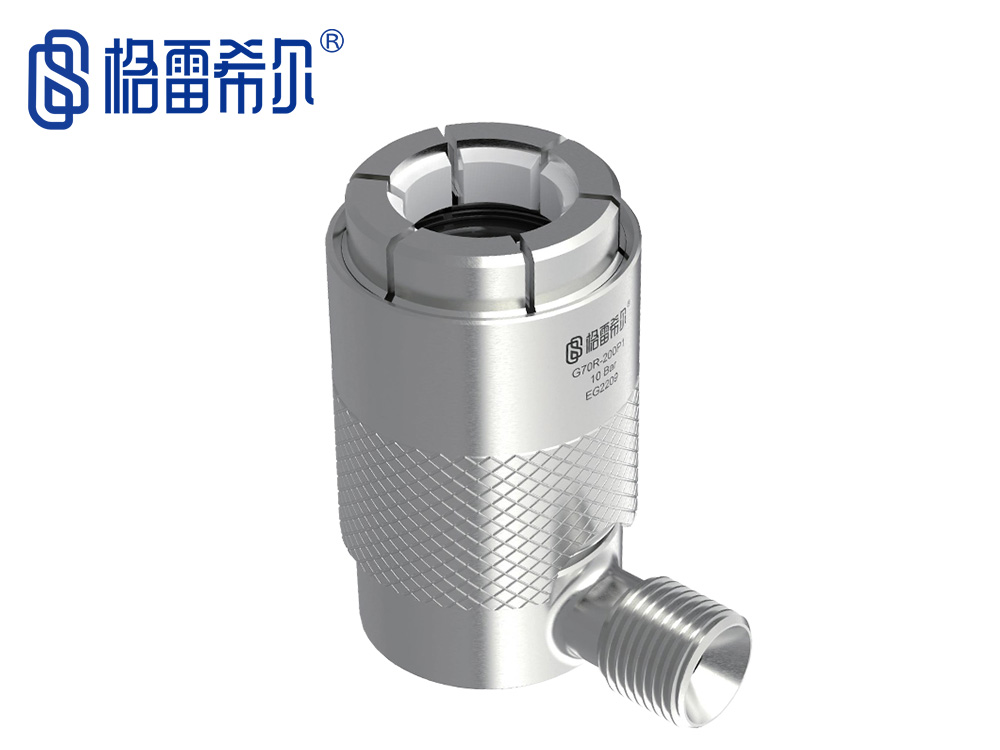

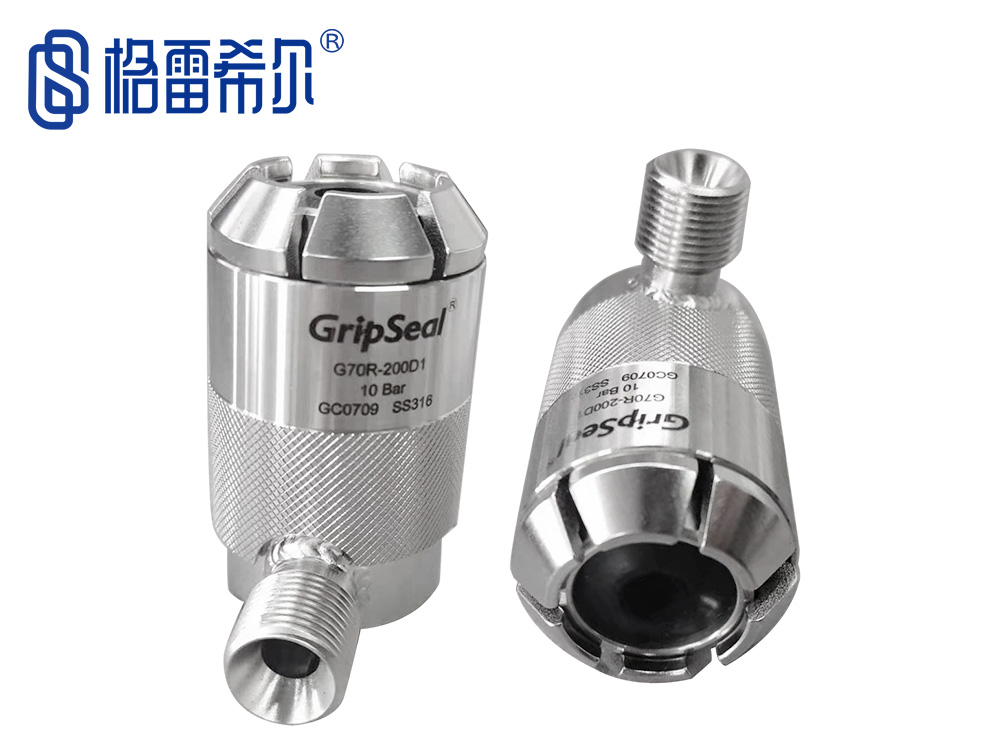

G70R-P系列密封测试接头是一款将G70R系列与G70P系列相结合的产品，因此也将它们的优点都做了相互融合处理，也就是说G70R-P系列即继承了G70R系列的L型短小外形，也继承了G70P系列的无损伤连接特性，并根据市场应用做了一部分标准品以供客户选择，并能根据实际需求，为各类异型管件提供专业的非标定制解决方案。
密封连接方案
Sealed Connection Scheme
|

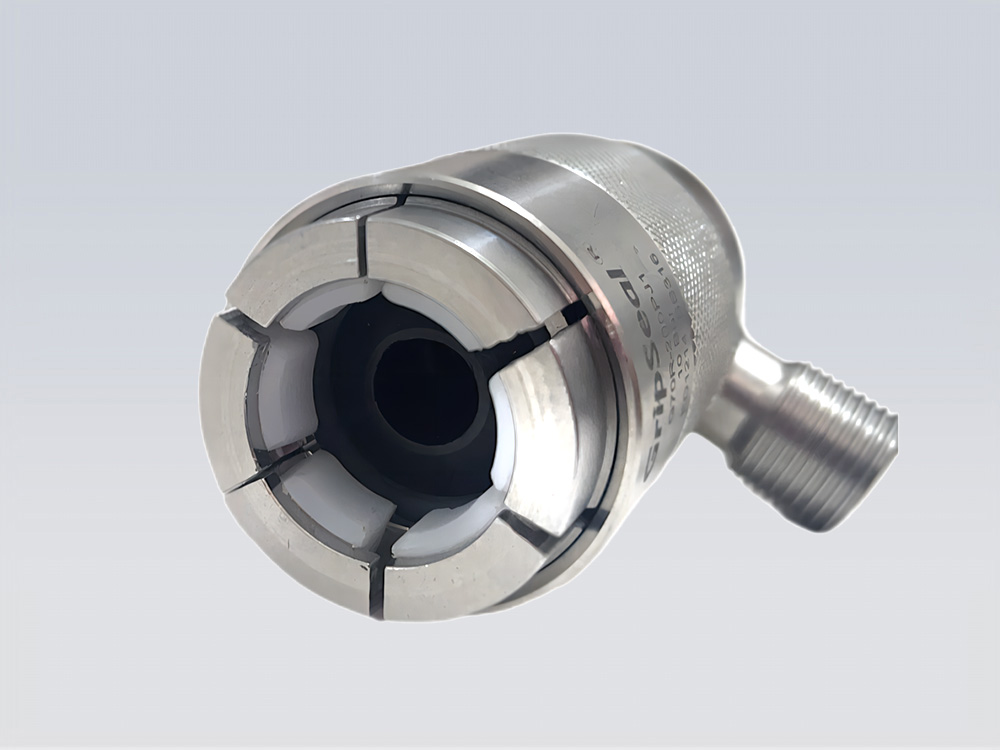

& 高分子塑料锁紧卡爪实现无损连接 |
| & 安全防脱锁止功能连接稳固，保障安全生产 | |
| & 滑套式操作符合人体操作直觉 | |
| & 超短尺寸适用于空间受限场合 | |
| & 开模锥形端面密封圈，密封好、寿命长 |

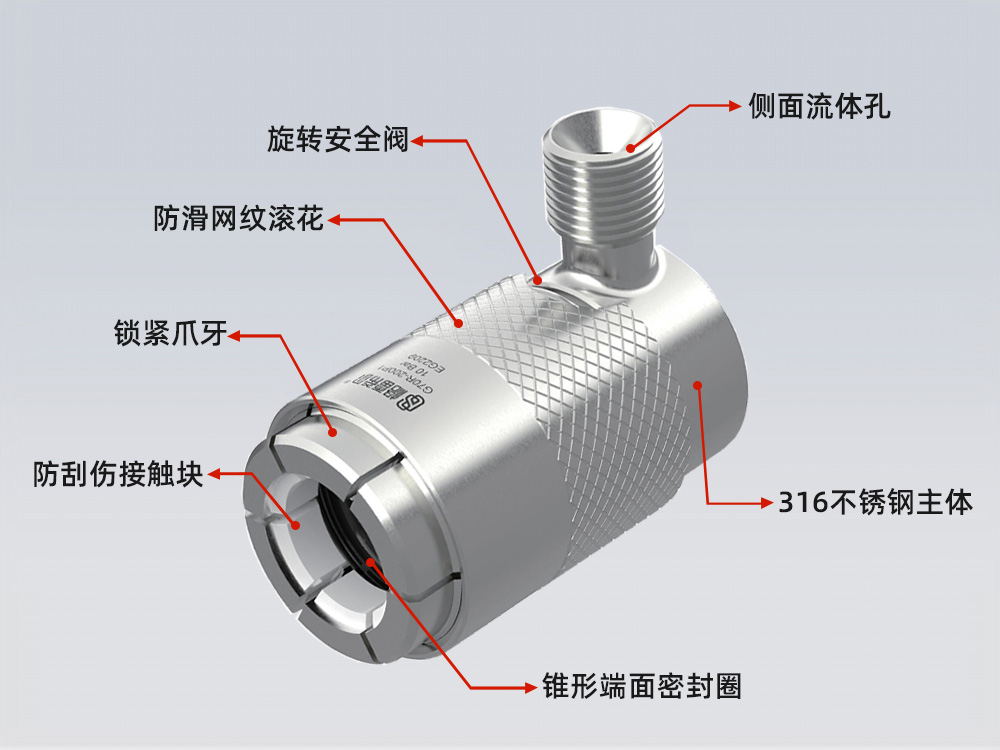

产品特点
Product Features
|
|
|
|
|
|

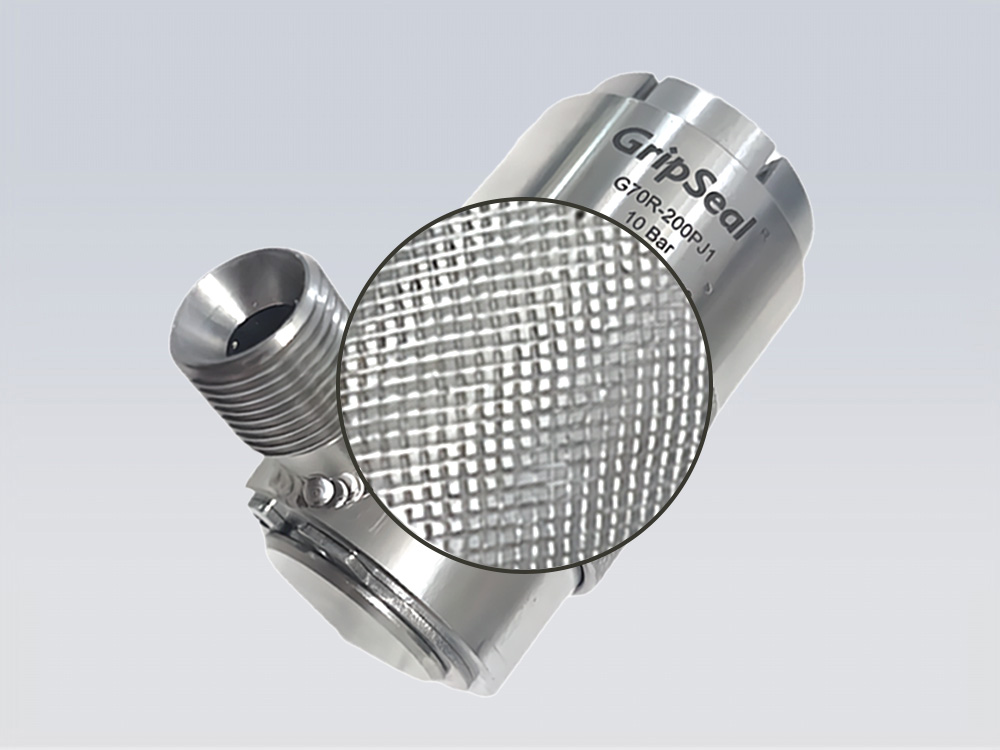

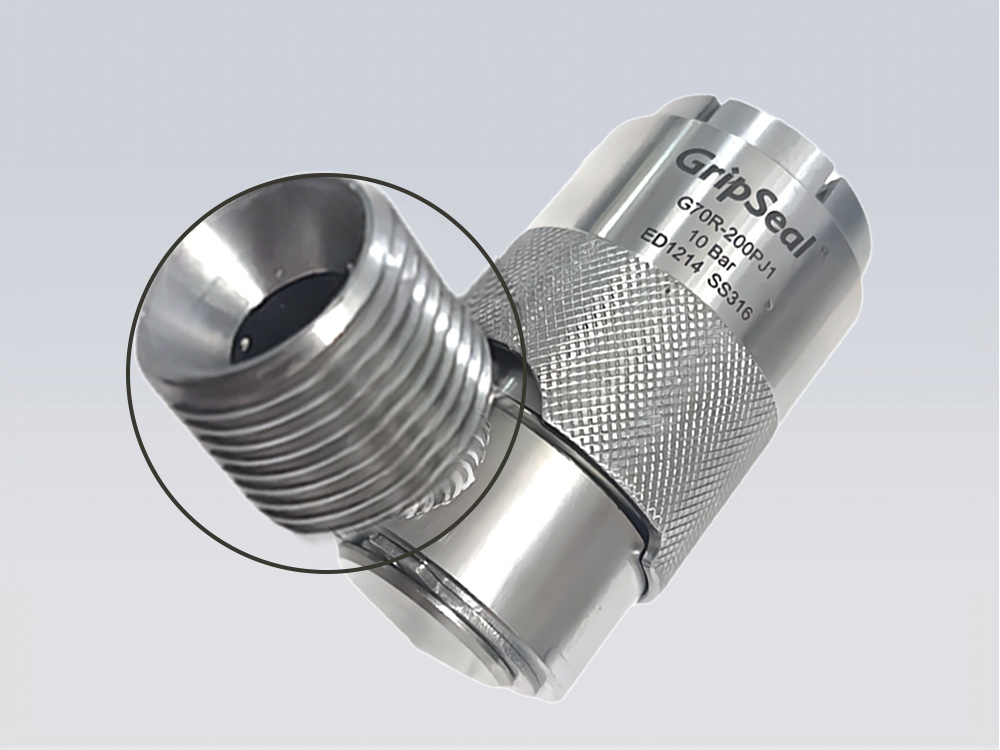

| 高分子塑料锁紧卡爪实现无损连接且承压高 | 侧面G3/8流体孔符合国内标准，相关配件易得 | L型结构的超短尺寸适用于狭小空间的操作 | 旋转式安全防脱锁止功能保障生产安全 | 防滑网纹滚花增加手持摩擦力便于操作 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：11.8mm-20mm | |
| & 流量接口：G3/8螺纹孔 | |
| & 主体材料：SS316不锈钢 | |
| & 主密封圈：氯丁橡胶/丁腈橡胶/硅橡胶 | |
| & 内密封圈：丁腈橡胶/三元乙丙 | |
| & 操作温度：-20℃至120℃ |

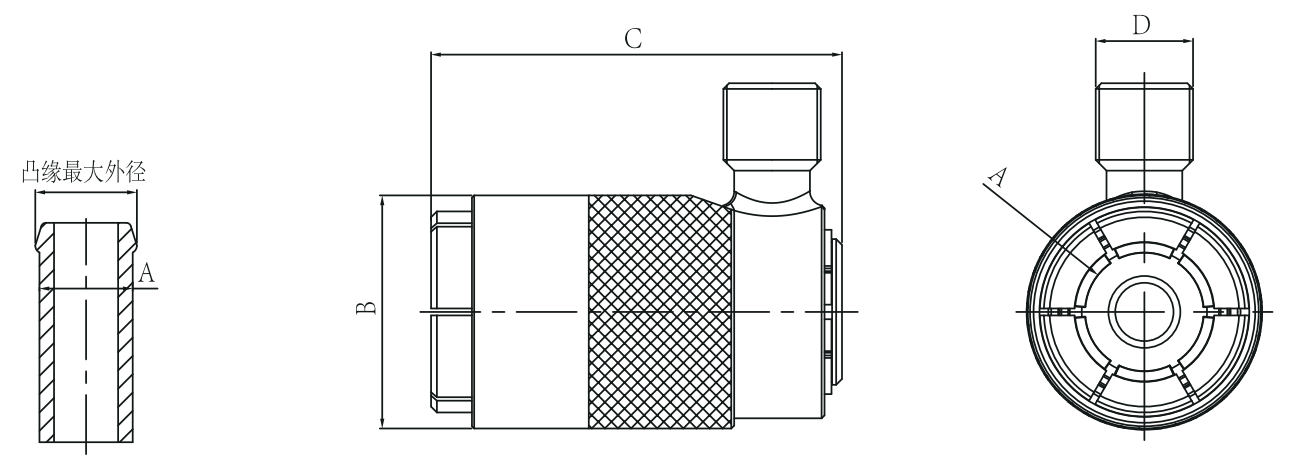

规格型号表
Specification and Model Table
| 产品型号 | 主体编号 | 密封尺寸A | 尺寸B | 尺寸C | 流体螺纹孔D | 规格 | 密封圈材质 | 密封圈型号 |
| G70R-J118P | 3R | 11.8 |
30.6 |
68 |
G3/8 | 10Bar/316不锈钢 |
丁腈橡胶 |
SG70RJ118P |
| G70R-J158P |
4R |
15.8 |
35.6 |
73 |
SG70RJ158P | |||
|
G70R-160P |
16.0 |
氯丁橡胶 |
SG70R160P | |||||
| G70R-190P |
5R |
19.0 |
40.6 |
71 |
SG70R190P | |||
| G70R-200P1 |
20.0 |
SG70R200P1 |
格雷希尔G70R-P系列密封测试接头，其流体螺纹孔有其他规格，如G1/2内螺纹、G3/8外螺纹、平口、宝塔头等，都可以根据实际需求为您定制，解决您的各种测试需求。
