异形管密封测试接头

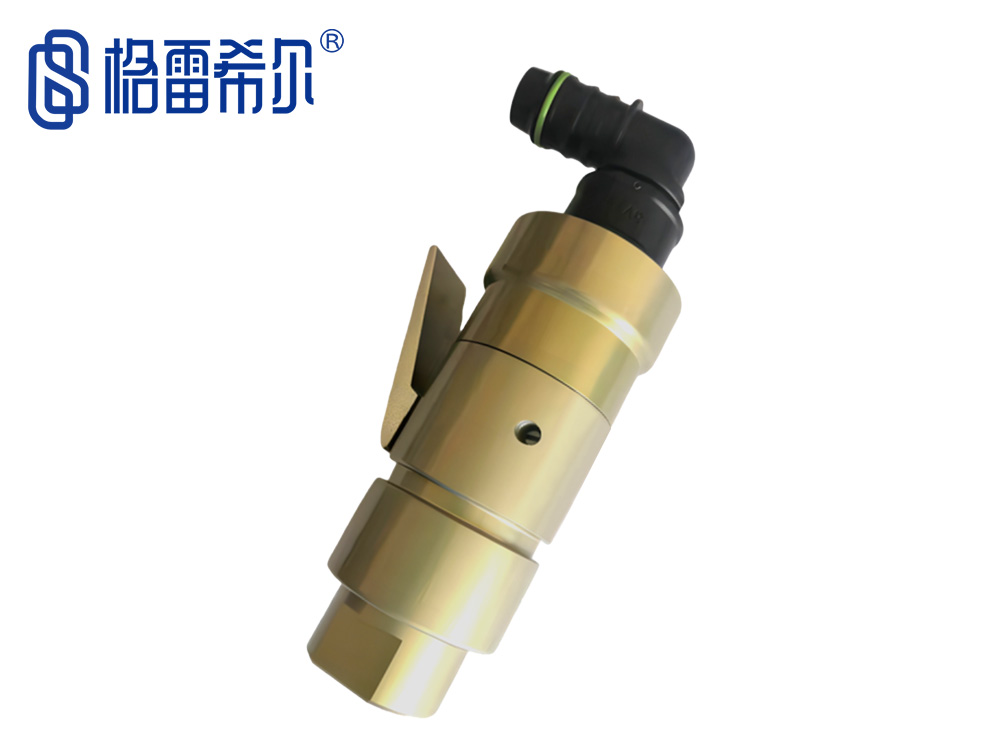

G90L-J系列J2044密封测试接头

密封方式：外卡式

密封范围：6.3mm-18.9mm

产品分类：异形管密封测试接头

产品描述：格雷希尔G90L-J系列密封测试接头，是一款专门针对J2044标准母头进行密封连接的接头，其···

在线订购

格雷希尔G90L-J系列密封测试接头，是一款专门针对J2044标准母头进行密封连接的接头，其密封原理是采用J2044标准燃油管作为中心杆，将燃油接口母头牢牢卡住，再利用燃油接口母头的内部密封圈挤压形成密封。主体采用航空级铝合金材质，在密封测试接头强度的同时减轻了操作强度，内部采用特殊结构设计，不会对客户产品表面造成损伤，保护客户产品外观的完整性。

密封连接方案

SEALING CONNECTION SCHEME

	& 卡槽式密封连接
	& 改善工作效率，降低生产成本
	& 无密封圈，没有耗材
	& 压杆式操作，减轻操作强度
	& 航空级铝合金材质，轻便坚固
	& 泄漏点少，密封等级高

产品特点

PRODUCT FEATURES

J2044母头连接器的特点

压杆式手柄：

利用杠杆原理减少操作力度，拇指操作，方便快捷

内置截至阀：

内部设置有常闭截止阀，保证测试时的气密性和安全性

无密封圈设计：

利用燃油管接口母头内部的密封圈形成密封，维护0成本

J2044标准燃油管中心杆：

适用于燃油管接口母头的快速密封连接

产品参数

PRODUCT PARAMETERS

& 操作压力：从真空到10Bar
& 密封范围：6.3mm-18.9mm
& 流量接口：G3/8"，G1/4"
& 主体材料：航空级铝合金
& 操作温度：-20℃至120℃

操作方法

OPERATION METHOD

J2044母头连接器的操作方式

步骤1：

将密封测试接头对准燃油管快插母头插入形成密封连接

步骤2：

测试完成后按压手柄即可轻松拔出燃油管母头

规格型号表

SPECIFCATION AND MODEL TABLE

J2044母头连接器的规格选型表

格雷希尔GripSeal密封测试接头，深入多行业领域的应用进行研发设计，积累了许多密封连接方案的经验。根据市场需求的判断，制定了上千种标准品快速接头的规格型号，大部分现货供应。产品主要有螺纹密封接头、冷却水管密封接头、直管密封测试接头、气瓶充装接头、新能源汽车测试接头等。还能根据客户实际应用场景，非标定制密封方案。

【相关产品】：G70-J系列，G70P-J系列

【本文标签】：密封测试接头，J2044母头连接器，格雷希尔，GripSeal，J2044燃油管，
